Passe Câble modulaire et cadre FL21 - coffret Argenta IDE
search
  • Passe Câble modulaire et cadre FL21 - coffret Argenta IDE
  • Passe Câble modulaire et cadre FL21 - coffret Argenta IDE

Passe Câble modulaire et cadre FL21 - coffret Argenta

T06
En stock livré en 24h
3,33 €
HT
24 Produits en stock

Système de passage de câble de l'armoire électrique Argenta par l'intermédiaire d'inserts souple FL21 et de cadre FL21.

Facile à installer, il vient se positionner en dessous de l'armoire et garantie une protection aux poussières et à l'humidité (IP65)

Solution modulaire, vous pouvez changer les inserts en fonction de vos besoins de câblage : 1 à 10 entrées, M16 à M50, 4 à 30mm (voir photos)

Voir DÉTAILS étapes de montage installation inserts.

Si vous installez vos armoires dans des zones aux conditions extrêmes, des presses étoupes sont installables à la sortie des câbles. Voir le MONTAGE >
ATTENTION :

  • les inserts, le cadre sont vendus séparément
  • NE PAS OUBLIER de commander la plaque en métal ICI pour fixer le système.
dimensions / nombre entrée
Quantité

  LIVRAISON EXPRESS

24H / 72H
Livraison rapide vers la France, la Belgique
et le Luxembourg

  PAIEMENT SÉCURISÉ

Carte bancaire sécurisée,
chèque et virement bancaire

  ASSISTANCE TÉLÉPHONIQUE

01 48 78 56 71
Du lundi au vendredi
de 9h à 12h30 et de 13h30 à 17h

Déclinaisons Référence Caractéristiques Stock prix Quantité

dimensions / nombre entrée : Insert 68x68mm - 2 entrées M25/M16

Référence : T06

 Stock : 24

T06

Insert 68x68mm - 2 entrées M25/M16

En stock livré en 24h

3,33 € HT

3,33 € HT

dimensions / nombre entrée : Insert 68x68mm - 1 entrées M32/M40/M50

Référence : T07

 Stock : 24

T07

Insert 68x68mm - 1 entrées M32/M40/M50

En stock livré en 24h

3,33 € HT

3,33 € HT

dimensions / nombre entrée : Insert 68x68mm - 9 entrées 7/14mm

Référence : T08

 Stock : 26

T08

Insert 68x68mm - 9 entrées 7/14mm

En stock livré en 24h

3,33 € HT

3,33 € HT

dimensions / nombre entrée : Insert 68x68mm - 2 entrées 20/30mm

Référence : T09

 Stock : 36

T09

Insert 68x68mm - 2 entrées 20/30mm

En stock livré en 24h

3,33 € HT

3,33 € HT

dimensions / nombre entrée : Insert 68x34mm - 2 entrées 8 à 17mm

Référence : T11

 Stock : 12

T11

Insert 68x34mm - 2 entrées 8 à 17mm

En stock livré en 24h

2,02 € HT

2,02 € HT

dimensions / nombre entrée : Insert 68x34mm - 2 entrées M20

Référence : T12

 Stock : 18

T12

Insert 68x34mm - 2 entrées M20

En stock livré en 24h

2,02 € HT

2,02 € HT

dimensions / nombre entrée : Insert 68x34mm - 10 entrées 4/10mm

Référence : T13

 Stock : 23

T13

Insert 68x34mm - 10 entrées 4/10mm

En stock livré en 24h

2,02 € HT

2,02 € HT

dimensions / nombre entrée : Cadre FL21 pour inserts - dim ext 214x90mm

Référence : TFL21

 Stock : 20

TFL21

Cadre FL21 pour inserts - dim ext 214x90mm

En stock livré en 24h

8,68 € HT

8,68 € HT

Étapes de montage d'une composition de passe câble modulaire avec cadre FL21

Étapes 1 à 4 : assembler les inserts souple en fonction de vos besoins de câblages.

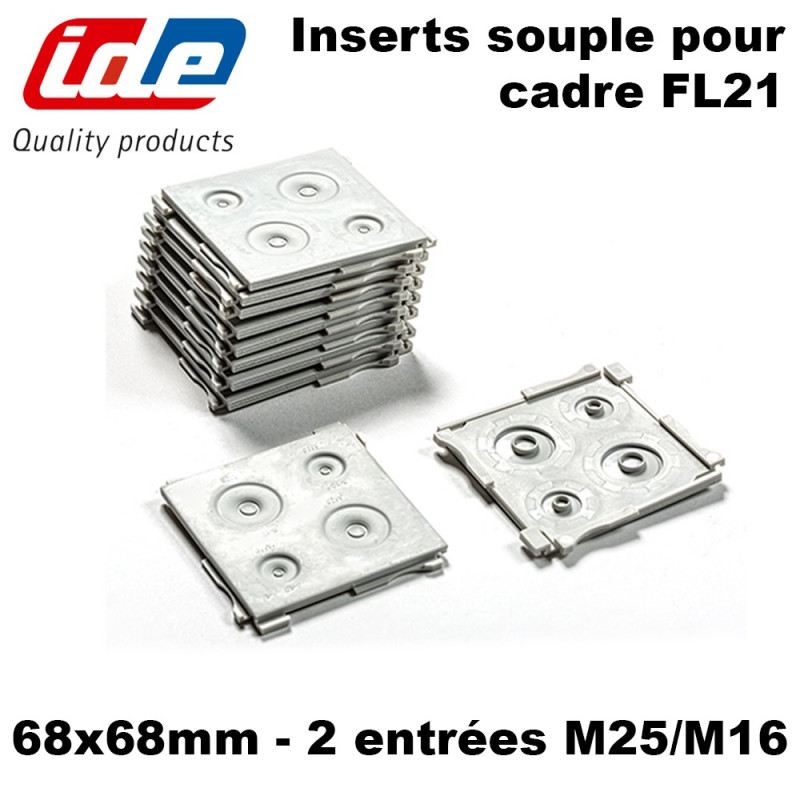

  • etape montage insert souple avec cadre

Choisissez bien vos références. Pour rappel voici les différents types d'insert que nous vous proposons : 1, 2, 9, 10 entrées possibles

  • Référence T06 : Insert souple pour FL21 68x68mm 2 entrées M25/M16
  • Référence T07 : Insert souple pour FL21 68x68mm 1 entrée M32/M40/M50
  • Référence T08 : Insert souple pour FL21 68x68mm 9 entrées 7/14mm
  • Référence T09 : Insert souple pour FL21 68x68mm 2 entrées 20/30mm
  • Référence T11 : Insert souple pour FL21 68x34mm 2 entrées 8 à 17mm
  • Référence T12 : Insert souple pour FL21 68x34mm 2 entrées M20
  • Référence T13 : Insert souple pour FL21 68x34mm 10 entrées 4 à 10mm



Les compositions possibles pour l'assemblage de vos inserts souples dans le cadre FL21

  • 5 inserts souple 68x34mm
  • OU 3 inserts souple 68x34mm + 1 inserts souple 68x68mm
  • OU 1 insert souple 68x34mm + 2 inserts souple 68x68mm

dimensions





Étapes 5 à 7 : Clipser les inserts sélectionnés et assemblés les uns aux autres dans le cadre FL21, référence TFL21.

ATTENTION : le cadre est vendu séparément des inserts souple, il faut le commander en supplément du reste

etape montage insert souple avec cadre-1

etape montage insert souple avec cadre-2

etape montage insert souple avec cadre-3





Montage d'un presse étoupe sur les inserts souple

Pour faciliter l'installation d'un presse étoupe sur l'insert souple sélectionné, vous pouvez couper la membrane avec un cutter (voir photo ci-dessous). Faites bien attention à ce que le presse étoupe et la dimension du trou de l'insert corresponde.

installation possible presse étoupe montage insert souple avec cadre



2ème possibilité pour le montage d'un presse étoupe sur l'insert

Pour faciliter l'installation du presse étoupe dans les inserts 68x68 M50, M40, M32, vous devez à l'aide d'un marteau et d'un tournevis enlever la partie de l'insert correspondante (voir photo ci-dessous). Attention à enlever seulement la partie correspondant à la dimension du presse étoupe choisi

installation presse étoupe



Installation des câbles à travers le système

Poussez le câble à travers la membrane jusqu'à ce que la membrane sorte, ou poussez la membrane avant d'installer le câble avec un tournevis plus petit

passage des cables dans insert souple avec cadre fl21



Exemple d'installation de passe câble modulaire avec cadre et plaque sur une armoire argenta

passe câble modulaire fl21



Montage de la plaque en métal avec le cadre FL21 et les inserts souple

Cette plaque en métal entrée de câble est vendue séparément et est disponible sur notre site en cliquant sur ce lien

etape montage insert souple avec cadre avec plaque

ATTENTION : les vis et boulons M8 ne sont pas fournies avec la plaque en métal
