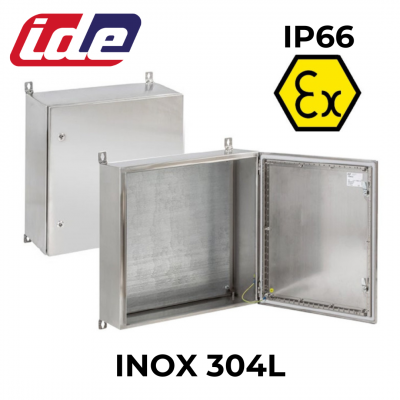

Coffret ATEX Inox 304 avec plaque de montage

Coffret ATEX en acier inoxydable de type 304L avec plaque de montage et joint en silicone.

Étanche IP66, ce coffret inox est conçu pour un usage en extérieur.

Certifiés par l'organisme accrédité pour une utilisation dans les zones 1 et 2 gaz et 21 et 22 poussière.

Fabriqué en Espagne par IDE.

Voir DIMENSIONS et PLANS détaillés ICI

356,56 € TTC 297,13 € (HT)
TTC Livraison sous 1 à 4 semaines selon fournisseur. Prendre contact avec notre commercial
new_releases Expédition sous 1 à 2 semaines
>
Déclinaisons Référence Caractéristiques Stock prix Quantité

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 300X200X150

Référence : ATX302015INX

ATX302015INX

ATEX INOX 304L 300X200X150

Expédition sous 1 à 2 semaines

356,56 € TTC

356,56 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 300X250X150

Référence : ATX302515INX

ATX302515INX

ATEX INOX 304L 300X250X150

Expédition sous 1 à 2 semaines

374,27 € TTC

374,27 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 300X300X150

Référence : ATX303015INX

ATX303015INX

ATEX INOX 304L 300X300X150

Expédition sous 1 à 2 semaines

394,02 € TTC

394,02 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 400X300X200

Référence : ATX403020INX

ATX403020INX

ATEX INOX 304L 400X300X200

Expédition sous 1 à 2 semaines

451,92 € TTC

451,92 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 400X400X200

Référence : ATX404020INX

ATX404020INX

ATEX INOX 304L 400X400X200

Expédition sous 1 à 2 semaines

464,14 € TTC

464,14 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 400X600X200

Référence : ATX406020INX

ATX406020INX

ATEX INOX 304L 400X600X200

Expédition sous 1 à 2 semaines

755,14 € TTC

755,14 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 500X400X250

Référence : ATX504020INX

ATX504020INX

ATEX INOX 304L 500X400X250

Expédition sous 1 à 2 semaines

553,64 € TTC

553,64 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 600X400X200

Référence : ATX604020INX

ATX604020INX

ATEX INOX 304L 600X400X200

Expédition sous 1 à 2 semaines

677,46 € TTC

677,46 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 600X500X250

Référence : ATX605025INX

ATX605025INX

ATEX INOX 304L 600X500X250

Expédition sous 1 à 2 semaines

861,68 € TTC

861,68 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 600X600X250

Référence : ATX606025INX

ATX606025INX

ATEX INOX 304L 600X600X250

Expédition sous 1 à 2 semaines

1 124,78 € TTC

1 124,78 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 700X500X250

Référence : ATX705025INX

ATX705025INX

ATEX INOX 304L 700X500X250

Expédition sous 1 à 2 semaines

992,28 € TTC

992,28 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 800X600X300

Référence : ATX806030INX

ATX806030INX

ATEX INOX 304L 800X600X300

Expédition sous 1 à 2 semaines

1 158,60 € TTC

1 158,60 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 800X800X300

Référence : ATX808030INX

ATX808030INX

ATEX INOX 304L 800X800X300

Expédition sous 1 à 2 semaines

1 436,29 € TTC

1 436,29 € TTC

Expédition sous 1 à 2 semaines

Dimension (HxLxP) : ATEX INOX 304L 1000X800X300

Référence : ATX1008030INX

ATX1008030INX

ATEX INOX 304L 1000X800X300

Expédition sous 1 à 2 semaines

1 739,38 € TTC

1 739,38 € TTC

Une gamme de produit en acier inoxydable compléte

Livrés dans un emballage individuel comprenant le coffret, la plaque et le sachet d'accessoires. Coffret ensaché, protégé par un sac plastique.

Plaque pleine:

  • pour les coffrets d'une hauteur inférieure ou égale à 700mm, elles sont fournies non montées à l'intérieur de l'emballage.
  • pour les coffrets d'une hauteur supérieure ou égale à 800mm, elles sont fournies montées



Accessoires:

  • kit de mise à la terre composé d'un écrou, d'une rondelle et d'une étiquette où figure le symbole de mise à la terre
  • rehausseur de plaque et écrous
  • clé
  • 4 pattes de fixation murale
  • instructions de montage

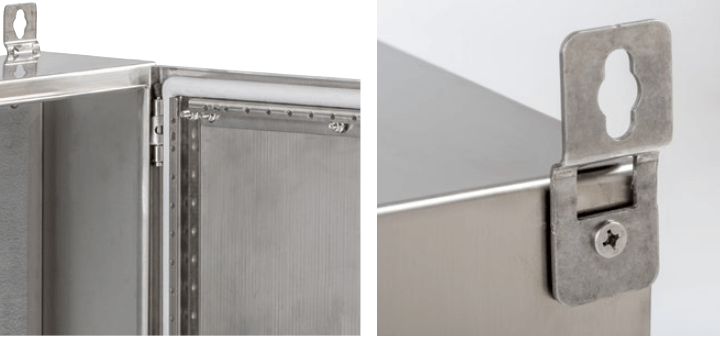

Conçu pour résister, le coffret ATEX gage de sûreté sur les lieux à risques

resistance coffret ATEX inox 304L avec plaque de montage

Fabrication à partir d'une pièce unique en forme de croix

Épaisseur d'acier inoxydable :

  • 1.2mm pour les coffrets compris entre 300x200 et 600x500mm
  • 1.5mm pour les coffrets compris entre 600x600 et 1000x800mm

Double pli en forme de gouttière permettant d'éviter la pénétration d'eau à l'intérieur du coffret

Sans passage de câbles



Porte opaque à ouverture de 110°

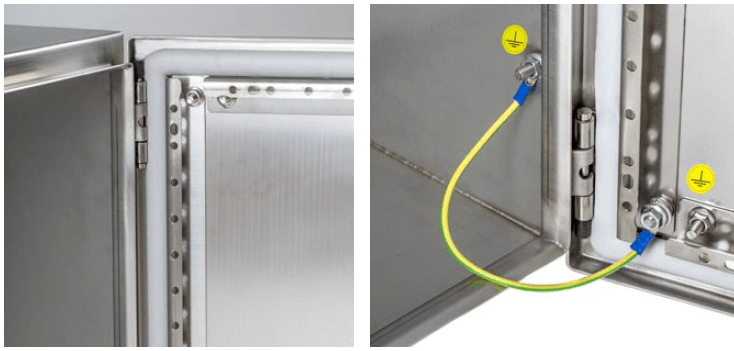

porte coffret ATEX inox 304L avec plaque de montage

ATTENTION : kit de mise à la terre que nous livrons avec le coffret n'est fourni que d'un écrou, d'une rondelle et d'une étiquette

Charnières soudées au corps

Épaisseur d'acier inoxydable des portes opaques :

  • 1.2mm pour les coffrets compris entre 300x200 et 600x400mm
  • 1.5mm pour les coffrets compris entre 600x500 et 800x800mm
  • 2mm pour les coffrets de 1000x800mm

Portes fournies avec un joint continu en silicone injecté garantissant la protection IP66. Le joint affiche une excellente tenue face aux hautes températures et aux agents externes. En raison des propriétés du matériau, il est impossible de faire chevaucher le point initial et le point final du joint en caoutchouc silicone. Cependant, cette particularité ne nuit aucunnement à la protection de l'ensemble indiqué.

Profilés de renfort vissés avec des découpes de 25mm de séparation pour le montage d'accessoires

Les coffrets d'une hauteur de 600mm sont livrés avec un centreur de porte.

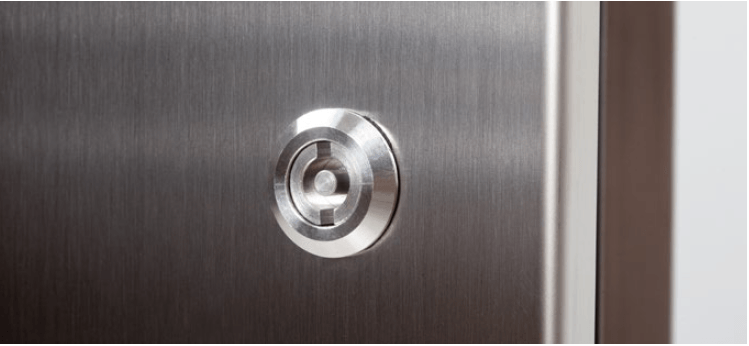

Serrure en acier inoxydable à double panneton de 5mm à double entrée et clé

serrure acier coffret ATEX inox 304L avec plaque de montage

Les coffrets ATEX Inox d'une hauteur de 1000mm sont livrés avec une serrure en acier inoxydable à tige trois points.

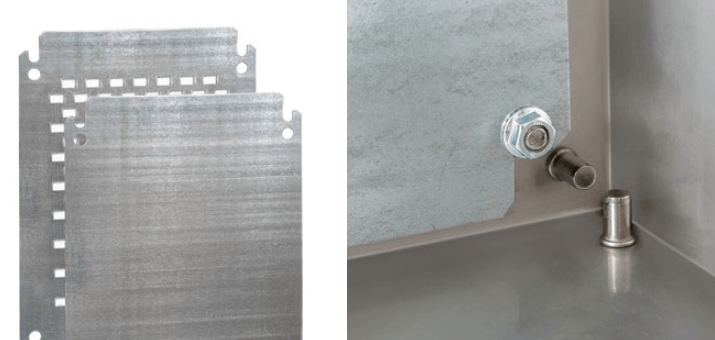

Plaque de montage en tôle d'acier galvanisé de 2mm d'épaisseur

plaque montage coffret ATEX inox 304L

Sur les coffrets ATEX Inox de 800mm de hauteur ou plus, les côtés des plaques présentent des pliures assurant une meilleure rigidité





Dimensions : Argenta ATEX acier inoxydable

dimensions coffret ATEX inox 304L avec plaque de montage

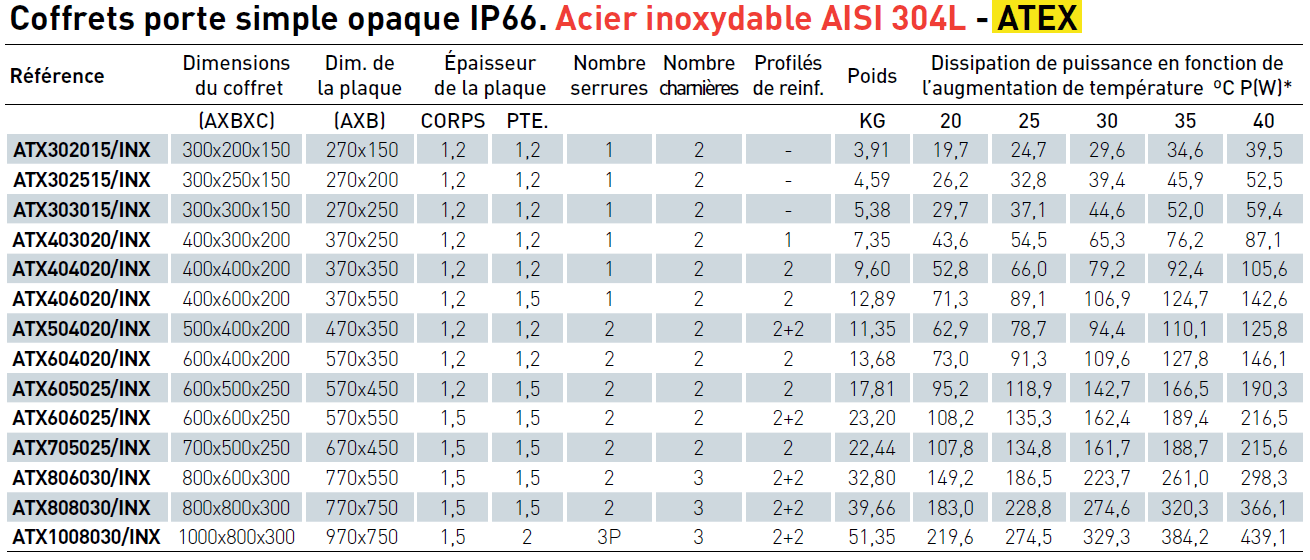

tableau dimensions coffret ATEX inox 304L avec plaque de montage

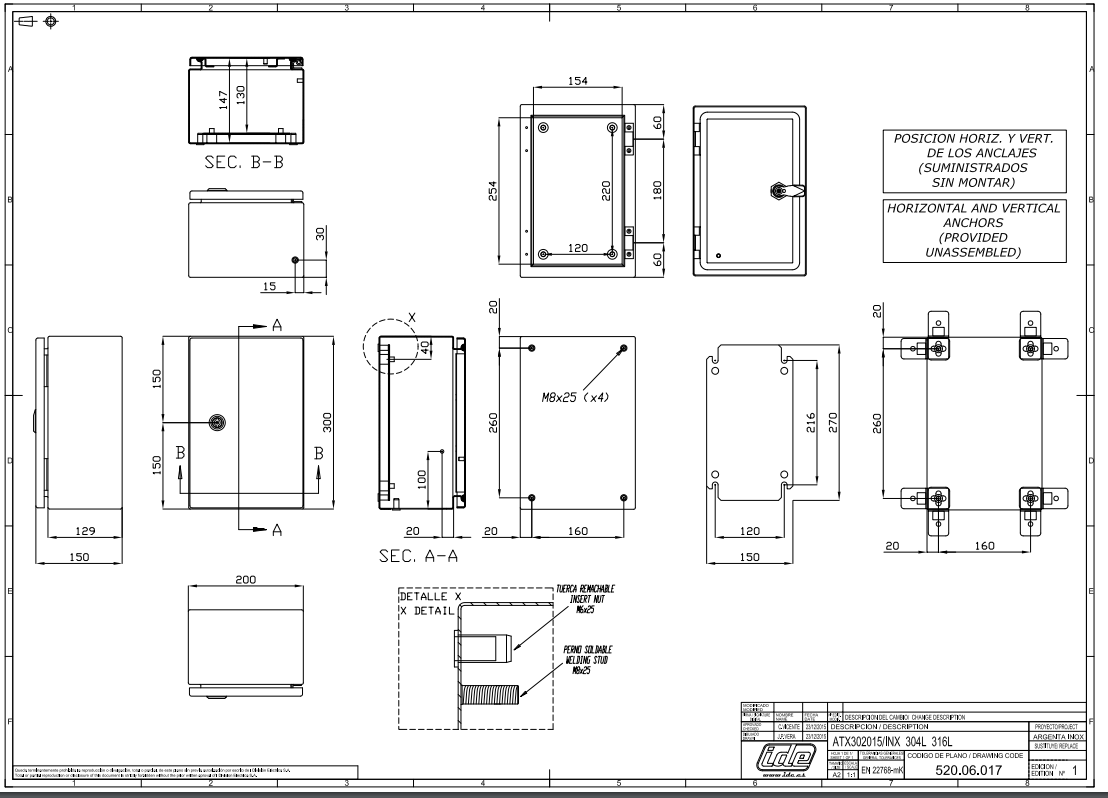

Plans détaillés du coffret ATEX inox AISI 304l de chez IDE

Cette gamme de coffret ATEX est disponible en 14 tailles différentes mais également en inox AISI 316l. Ci dessous, le plan du coffret ATX302015INX de dimension 300x200x150mm (HxLxP).

dimensions coffret ATEX inox 304L et 316l schema



Vous souhaitez un autre plan pour un coffret ATEX d'une autre dimension, ils sont tous disponibles ICI. Sélectionner l'onglet "Acier Inoxydable 304L" et dans la colonne "Plan" choisissez le fichier PDF correspondant à la taille souhaitée. Les plans sont les mêmes que ce soit pour un coffret AISI 304l que 316L



ATX302015INX
8431044088907
Marque
IDE
Modèle
AISI 304L ATEX inox
Durée de la garantie
Garantie 2 ans
Indice de protection
IP66 / NEMA 1, 4, 4x, 12
Résistance aux impacts
IK08/IK10
Température d'utilisation
-55°C à +110°C
Matière
Acier inoxydable AISI 304L Joint d'étanchéité continu en silicone injecté
Type de serrure
Serrure en zamak chromé ATEX avec joint injecté à double panneton 5 mm
Type de porte
Porte simple opaque
Norme
CEI 60079-0, CEI 60079-7, CEI 60079-31
PV de conformité
DEKRA. II 2G - Ex eb IIC Gb, II 2D - Ex tb IIIC Db
Dimensions
300x200x150 mm à 1000x800x300 mm
Tension maximale
1000 V CA
