Pupitre industriel à panneau de commande et synaptique - IP55

Présentation du pupitre industriel en acier BALTIC

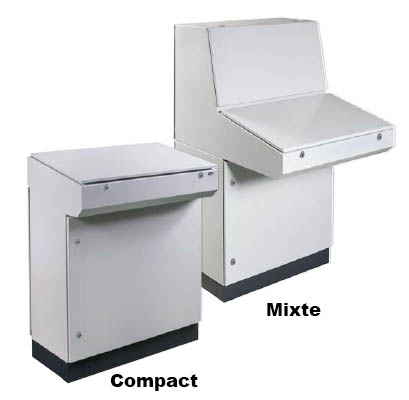

Les différents modèles de la gamme BALTIC:

- Modèles mixtes:
Pupitres à panneaux de commande et synoptique IP55.
Hauteur: 1 415 mm.
Largeur: 800 - 1 000 - 1 200 - 1 600 mm.
Profondeur: 500/950 mm.

- Modèles compactes:
Pupitres à panneau de commande IP55.
Hauteur: 965 mm.
Largeur: 600 - 800 - 1 000 - 1 200 mm.
Profondeur: 400/520 mm.

Pupitres industriels équipés d'un panneau synoptique IP55.
Hauteur: 700 mm.
Largeur: 800 - 1 000 - 1 200 - 1 600 mm.
Profondeur: 950 mm.

Sur devis
--Pupitres spéciaux, découpes, couleurs, etc.

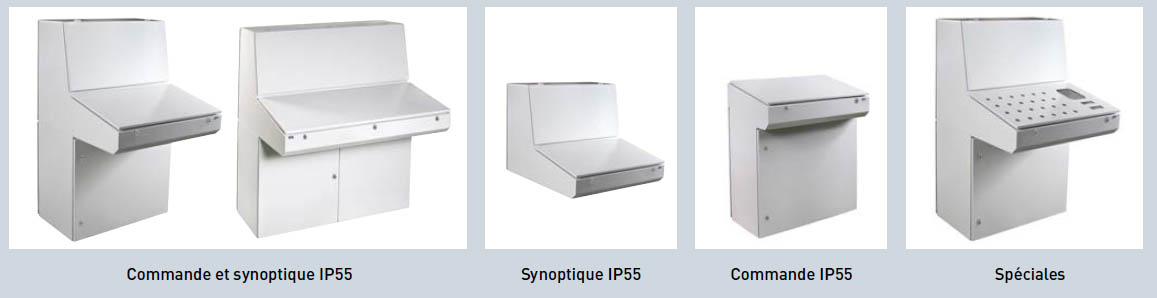

Aperçu de la gamme

Les pupitres de commande et synoptique:

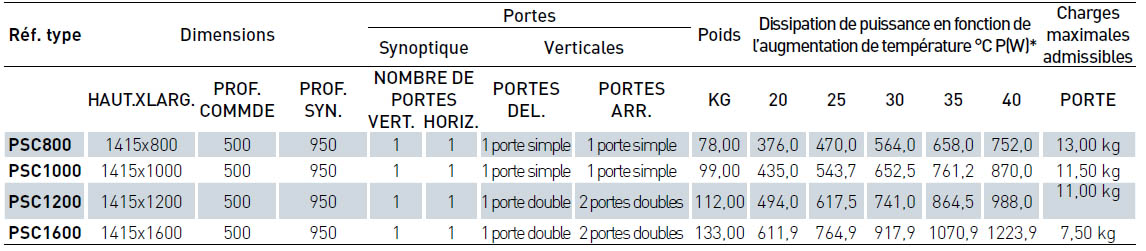

Ce tableau présente les principales caractéristique du modèle commande et synoptique.

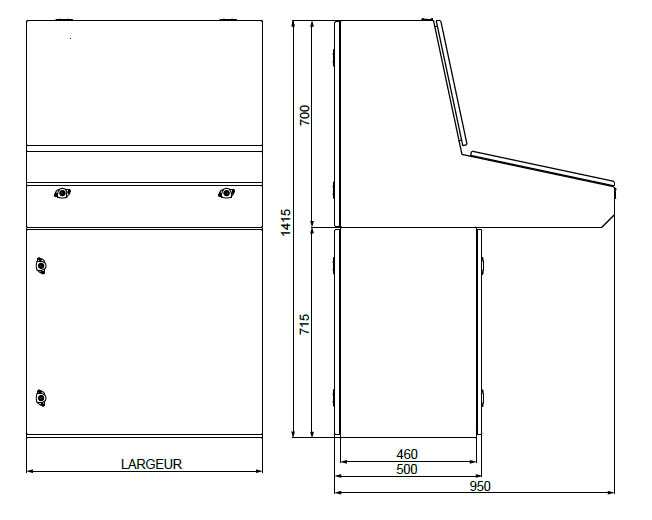

Les dimensions

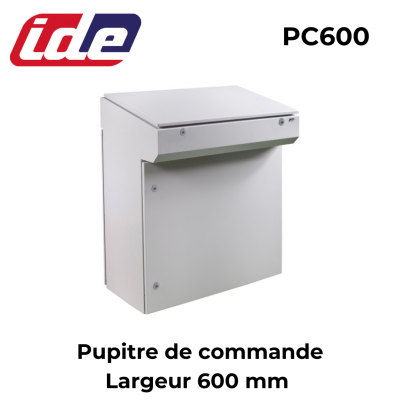

Le pupitre à panneau de commande simple:

Ce tableau récapitule les informations techniques du pupitre à panneau de commande.

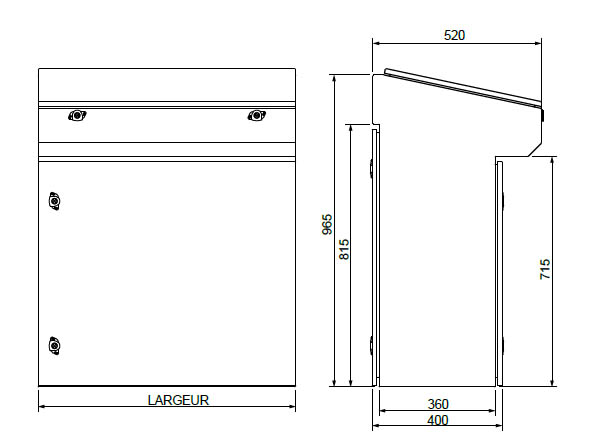

Les dimensions

Pupitre synoptique:

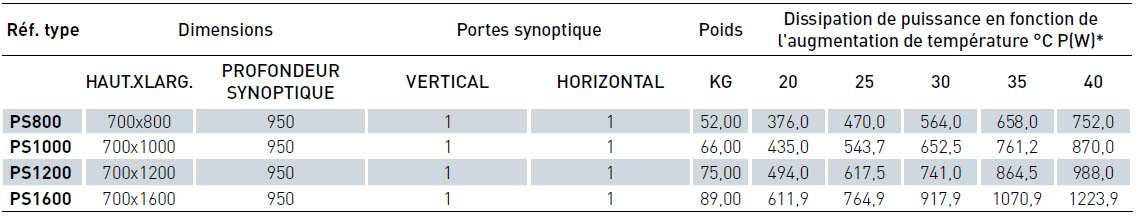

Ce tableau récapitule les informations techniques du pupitre synoptique:

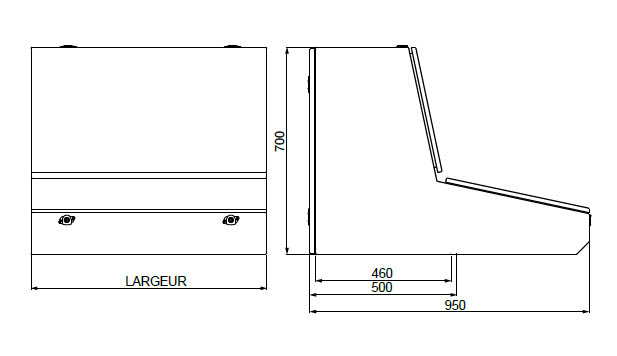

Les dimensions

Caractéristiques technique des pupitres BALTIC de chez IDE:

Le corps du pupitre:

Les Pupitres de type "commande" sans la partie haute (synoptique):
--Corps composé de panneaux latéraux et de profilés soudés en
une seule pièce.
--Épaisseur de tôle: 1,5 mm.
--La pliure en forme de gouttière garantit leur degré de
protection IP55.
-- Peut recevoir des anneaux de levage (pack de levage 48475
vendu en accessoire).

Les Pupitres de type "commande + synoptique" AVEC la partie haute (synoptique):
--Corps composé de panneaux latéraux et de profilés soudés en
deux pièces, corps inférieur et supérieur (commande-synoptique).
--Système d'assemblage des corps employant des vis M6
permettant de former un corps complet et compact.
--Le corps inférieur est équipé d'un joint en caoutchouc
garantissant le degré de protection IP55 au niveau de
l'assemblage commande/synoptique.
--Épaisseur de tôle: 1,5 mm.
--Le corps inférieur présente une pliure en forme de gouttière
garantissant le degré de protection IP55.
--Peut recevoir des anneaux de levage (pack de levage 48475
vendu en accessoire).

Plaque d'entrée de câbles

--Couvercles d'entrée de câbles interchangeables et réglables en
profondeur.
--Acier galvanisé de 1,5 mm d'épaisseur.
--3 couvercles de 135 mm pour pupitres de largeur 600, 800 ou
1 000 mm.
--2x3 couvercles de 135 mm pour pupitres de largeur 1 200 ou
1 600 mm équipés d'un renfort central démontable.

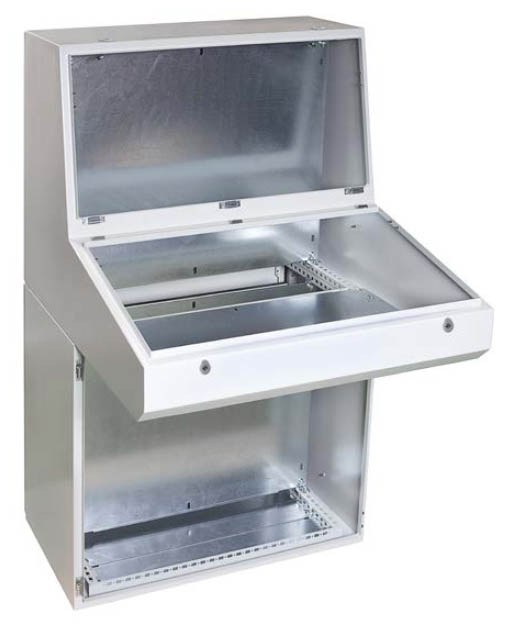

Plaque de montage:

La plaque de montage vous permet de fixer des éléments ou de l'appareillage à l'intérieur du pupitre, en vissant un rail din directement sur la plaque.

-Plaques de montage en Acier galvanisé vendues séparément

--Possibilité de plaques partielles.

--Sachet d'accessoires de montage livré avec la plaque.

--Plaques de montage verticales de 600 et 900 mm de haut,
réglables en profondeur.

--Plaques de montage horizontales vissées aux profilés du corps.

--Possibilité de placer simultanément les plaques verticales et
horizontales.

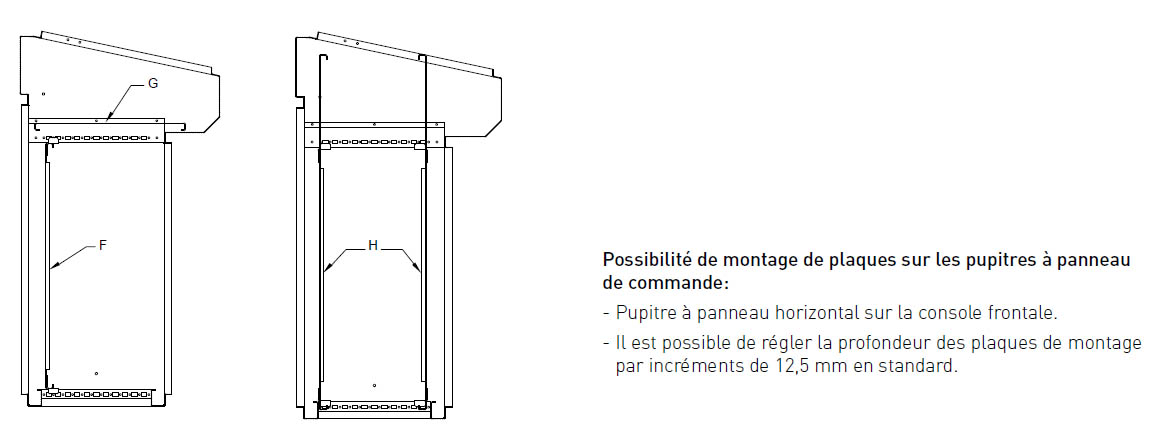

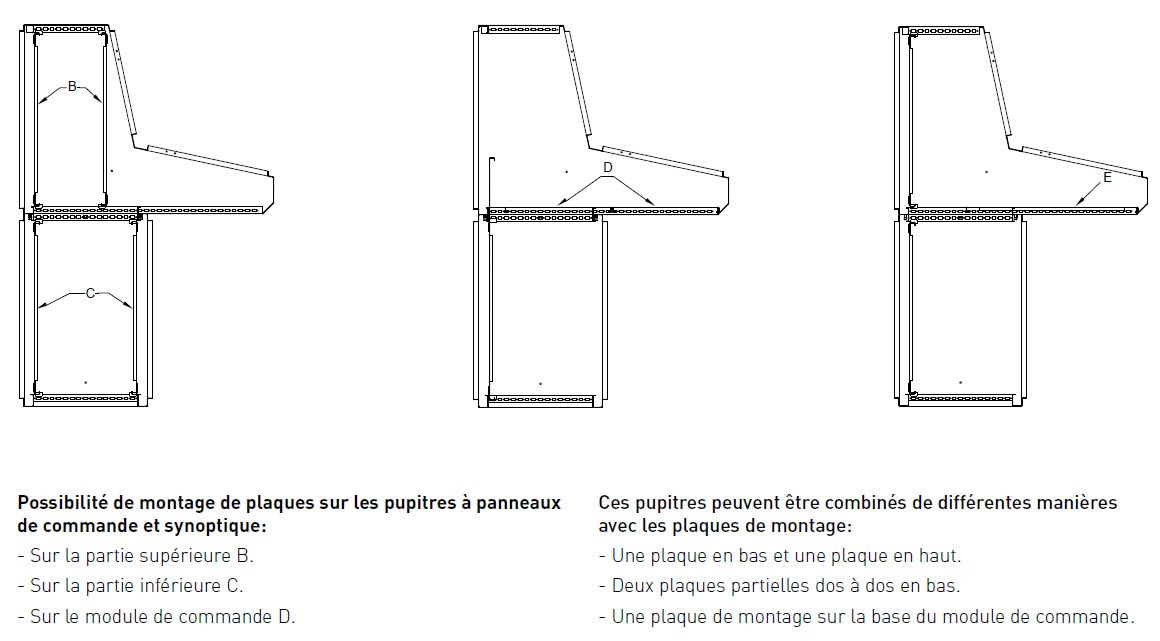

Emplacement disponible pour les plaque de montage:
