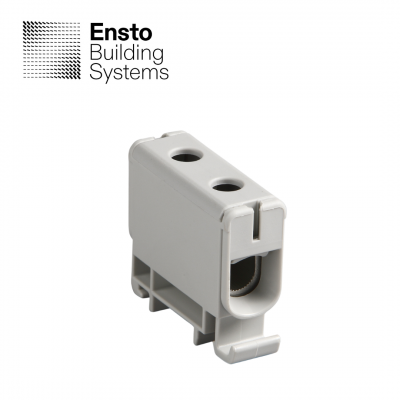

Bloc de jonction gris conducteurs alu/cuivre 50 mm²

Bornier universel unipolaire, conçu pour permettre des connexions fiables entre conducteurs en aluminium (6–50 mm²) et cuivre (2,5–50 mm²). Sa tension d’isolement nominale atteint 800 V, avec un courant nominal jusqu’à 150 A pour cuivre et 120–145 A pour aluminium, selon la section exacte. Le matériau du boîtier est un thermoplastique (polyamide) de classe inflammabilité UL 94 V‑2, et l’ensemble fonctionne dans une plage de température ambiante de –5 à +80 °C.

Le serrage des conducteurs se fait par une vis hexagonale de 5 mm, avec un couple de serrage de 4 Nm pour les petits conducteurs (2,5–4 mm²), et 12 Nm pour les sections plus élevées (6–50 mm²). Le bornier monte sur un rail DIN standard 35 mm, occupe une largeur de 17,8 mm pour une hauteur de 43 mm, et pèse environ 0,03 kg.

Il est certifié UL 1059 et conforme aux normes EN 60947‑7‑1 (connexion cuivre) et EN 61238‑1 (connexion aluminium). De plus, la partie conductrice (vis et corps) est recouverte d’un revêtement antiseptique à base d’étain pour prévenir la corrosion galvanique entre aluminium et cuivre, et un composé antioxydant est appliqué en usine sur tous les blocs de la série KE61‑KE69.
