Bloc BAES Astus LED certifié NF RIVA

Description : (photo non contractuelle)

  • BAES d’évacuation IP43– IK08
  • 45 lm – 1h
  • Classe II Consommation 0,5W / 1,2VA
  • Performance SATI et fonction DIAG

Caractéristiques techniques :

  • Tenue au fil incandescent : 850°C (tous modèles)
  • Dimensions : L 250 x l 127 x P 67 mm -
  • Poids : 500 g
  • Pack batterie 2 éléments : type Ni–Cd 2,4V – 650mAh

Voir installation et raccordement ICI

Pensez également à nos télécommandes pour BAES et blocs de secours >

52,37 € TTC 43,64 € (HT)
TTC
notifications_active Derniers articles en stock
Déclinaisons Référence Caractéristiques Stock prix Quantité

En stock livré en 24h

Indice de protection : IP43 usage intérieur RIVA

Référence : 8222333

8222333

IP43 usage intérieur RIVA

En stock livré en 24h

52,37 € TTC

52,37 € TTC

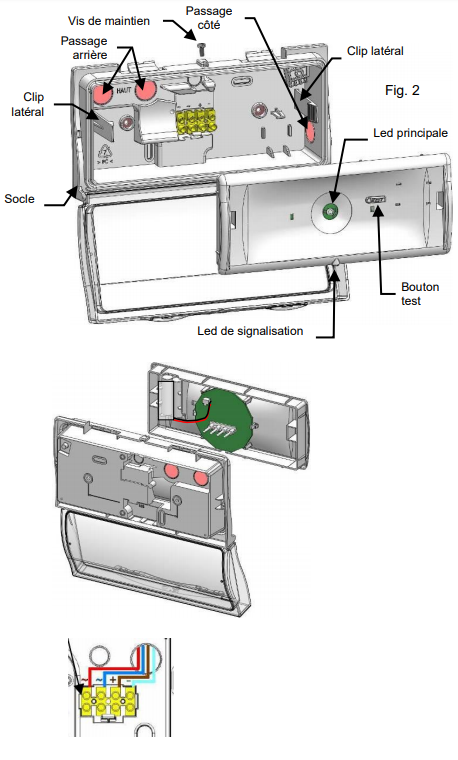

Installer et raccorder le bloc de secours Astus LED AEES

  1. Ouvrir la verrine, montée sur charnières solidaires du socle, manuellement ou avec un tournevis (fig. 1).
  2. Enlever le support composant débrochable en appuyant simultanément sur les 2 clips latéraux (fig. 2) et récupérer la vis de maintien au fond du support.
  3. Positionner le socle pour définir le chemin d’arrivée de câble (arrière, côté, dessous et dessus) et les trous de fixation du socle universel compatible avec la plupart des blocs existants. Découper le passage choisi (prédécoupes dans le socle).
  4. Passer le câble C2 par le ou les opercules et/ou le presse étoupe. Pointer et percer les 2 trous de fixation choisis dans le support plein.
  5. Fixer le socle universel avec 2 vis à son support (mur ou plafond).
  6. Raccorder les conducteurs du câble C2 (5 x 1,5mm²) sur le bornier du socle (démontable pour faciliter le raccordement).
  • pour l’alimentation ~ , ~

Le conducteur de protection obligatoire (norme NFC 15-100) n’est pas raccordé, mais doit rester présent au cas où ce bloc classe II serait remplacé par un bloc classe I.

  • pour la télécommande + , –

Respecter les polarités : l'inversion n'est pas destructrice, le fonctionnement s'en trouve inversé. Ligne de télécommande autorisée de ± 7 V à ± 12 V.

7. Dater la mise en service sur l'étiquette "batterie" (fig. 3).

8. Remettre le support composant dans son socle (Clips latéraux).

9. Fermer la verrine sur le socle et remettre la vis de maintien

installation raccordement BAES Astus led

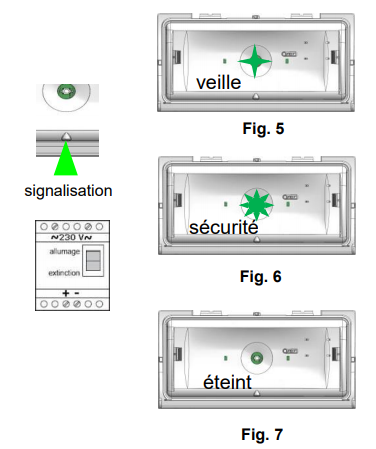

MISE EN SERVICE du BAES Astus LED

  1. Mettre sous tension : la led principale s’allume en veille (fig.5)
  2. Effectuer une charge complète de 24h (batterie livrée décharghée).
  3. A la 1ère mise en service, la led de signalisation clignote vert pendant 24h.
  4. Tester l’installation :
  • Couper l’alimentation secteur de l’installation : La led principale passe en sécurité (fig.6)
  • Exécuter un ordre d’extinction via la télécommande : La led principale s’éteint (fig.7)
  • Exécuter un ordre d’allumage via la télécommande : La led principale passe en sécurité (fig.6)
  • Remettre l’alimentation secteur de l’installation : La led principale passe en veille (fig.5)
  • Un appui « bref » sur le bouton « allumage » de la télécommande, secteur présent, les leds principales passent en sécurité sur tous les blocs raccordés pendant 5 secondes.
  • mise en service bloc de secours astus led aees
