Coffret provisoire triphasé 30/60A Michaud P493

P493

Neuf

Coffret de raccordement provisoire au réseau ENEDIS. Équipé d'un disjoncteur de branchement triphasé 30/45/60A de marque Legrand pour tension 400V.

Ce coffret provisoire est compatible avec un compteur 18 à 36kW.

Voir dimensions sur la photo.

Voir NOTICE coffret provisoire triphasé et/ou Monophasé ICI

Plus d'info sur ce produit

1 Article

En stock livré en 24h

473,88 € HT

Livraison DEMAIN pour toute commande passée avant 12h (si en stock et - de 30Kg).

Les clients qui ont acheté ce produit ont également acheté...

En savoir plus

Ces coffrets de raccordement s'utilisent pour l'alimentation d'installations provisoires, en particulier sur les chantiers. Ils sont conformes aux règles de sécurité et à la réglementation ENEDIS en vigueur



Ils contiennent les élements suivants:

  • une enveloppe S20 pour le monophasé et REMBT H770x300 pour le triphasé
  • une platine précâblée supportant les appareils
  • un coupe circuit bipolaire ou tétrapolaire selon le cas (fusible non fournis)
  • un disjoncteur de branchement (monophasé : 15A/45A et triphasé: 10A/30A ou 30A/60A)
  • un interrupteur différentiel 30mA destiné à assurer la sécurité des personnes
  • un bornier pour le départ client
  • le coffret est équipé d'un système de fixation par feuillard, 20mm)



Notice de montage du coffret provisoire triphasé et monophasé

Étape de notice réservée à l'électricien (NF C15-100)

A) Raccordement du départ branchement

1 - Ouvrir la porte avec clé plate

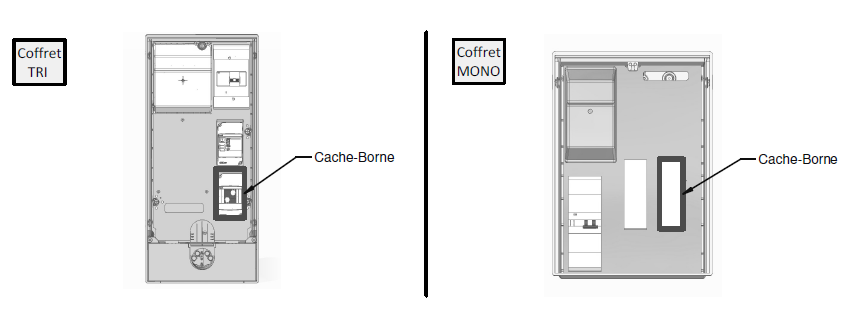

2 - Démonter le capot du cache-borne départ.

schema coffret provisoire



3 - Introduire le câble dans le coffret en utilisant les entrées prédécoupables sous le coffret ou la trappe d'accès en face (coffret tri uniquement)

4 - Dénuder les conducteurs sur 15mm

5 - Positionner un conduit adapté au câble de départ pour respecter les indices de protection

6 - Raccorder les conducteurs sur les borniers

7 - Découper le cache-borne au diamètre du conduit

8 - Remettre en place le capot du cache-bornes départ

9 - Positionner le conduit jusqu'au cache-bornes



B) Mise Sous Tension

1 - Enclencher l'interrupteur différentiel

2 - Refermer la porte

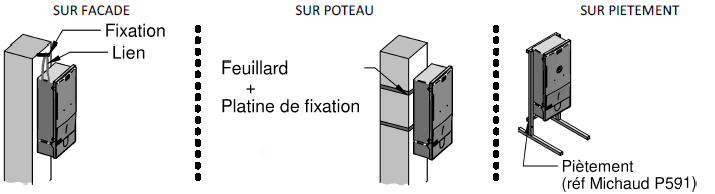

Fixation du coffret

fixation coffret provisoire



Étape de notice réservée à ENEDIS (NF C14-100)

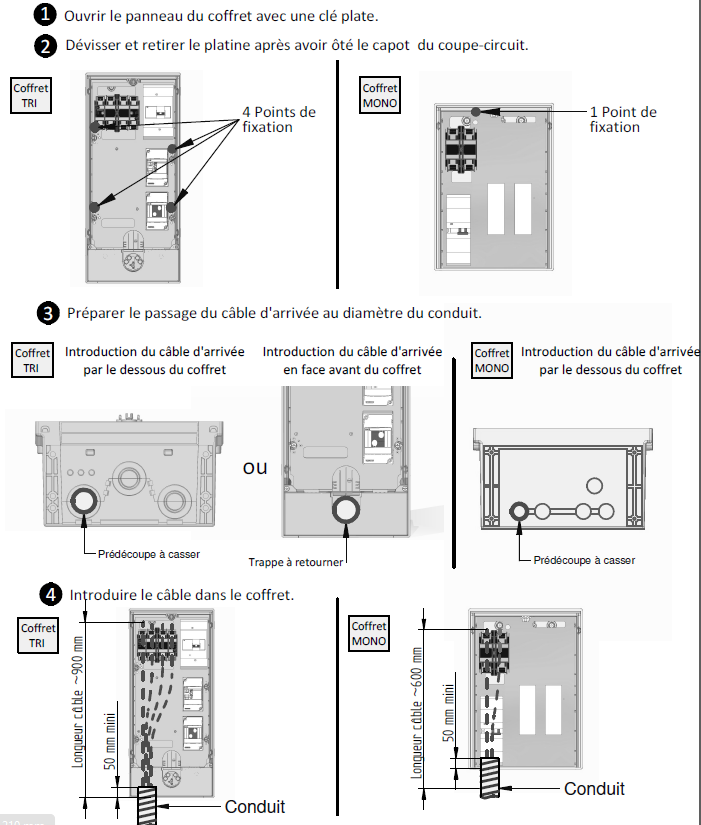

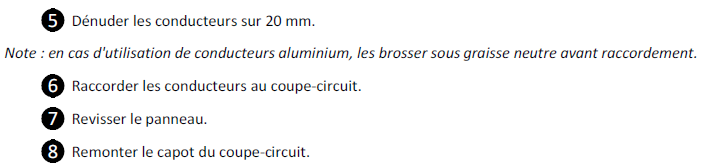

A) Raccordement de l'arrivée réseau

notice coffret provisoire etape 1 enedis

notice coffret provisoire etape 2 enedis

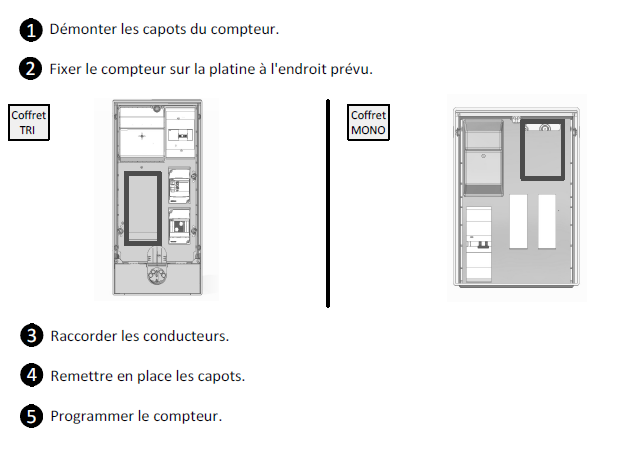

B) Raccordement du compteur

notice coffret provisoire etape 3 enedis

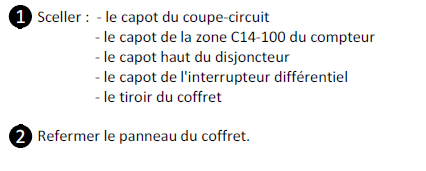

C) Condamnation du matériel

notice coffret provisoire etape 4 enedis
