Guide référentiel pour montage de produits composables de la gamme OXXO - Eur'Ohm
Un besoin spécifique pour vos chantiers ? Cette page vous liste les interrupteurs et prises que vous pouvez associer les uns à côté des autres dans un même montage : des interrupteurs va et vient, des interrupteurs boutons poussoirs, des boutons coup de poing ou encore des prises de courant ...
Composer votre installation électrique comme vous l'entendez grâce à nos différents boîtiers à entrées directes de la gamme OXXO : 1 poste, 2 postes en horizontales ou en verticales, et 3 postes horizontales, les possibilités sont nombreuses.
Tableau de compatibilité des boîtiers à entrées directes grises composables avec l'appareillage électrique
|
Montage en Saillie |
||||||||||
|
Fonctions |

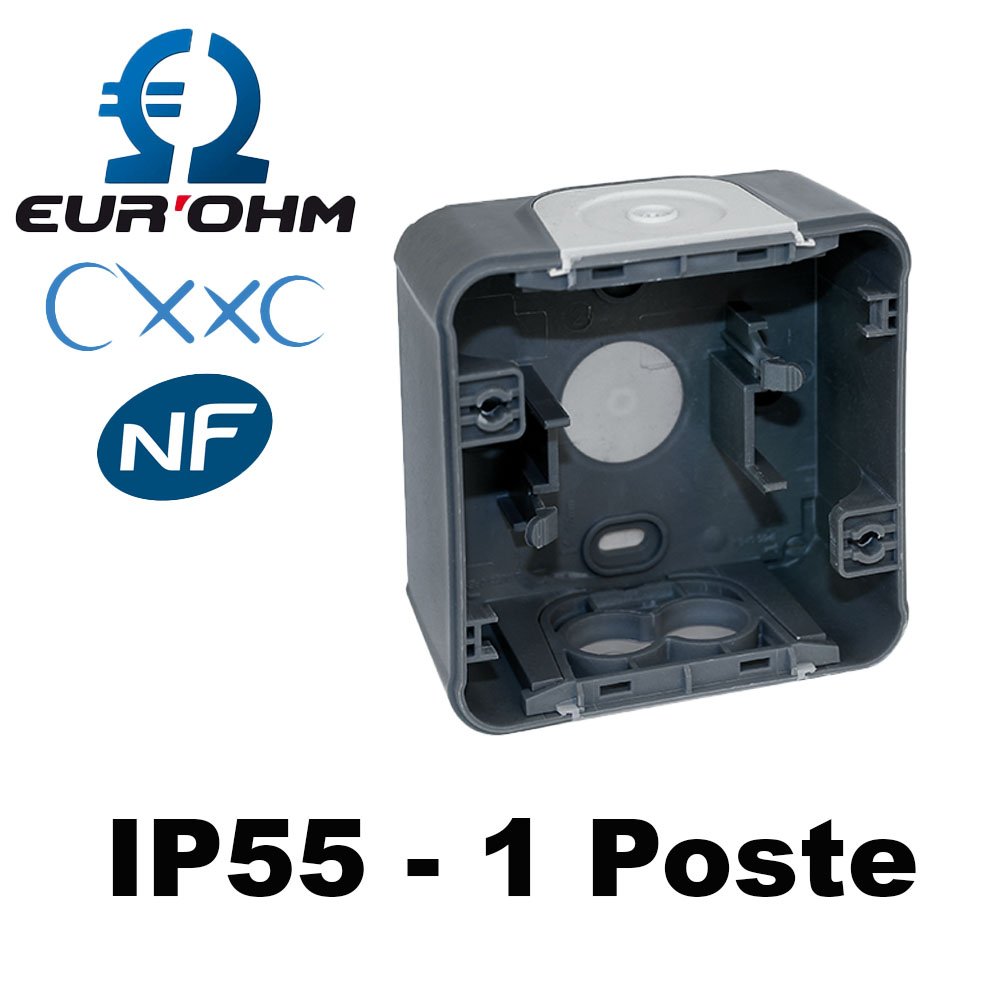

Boîte 1P |

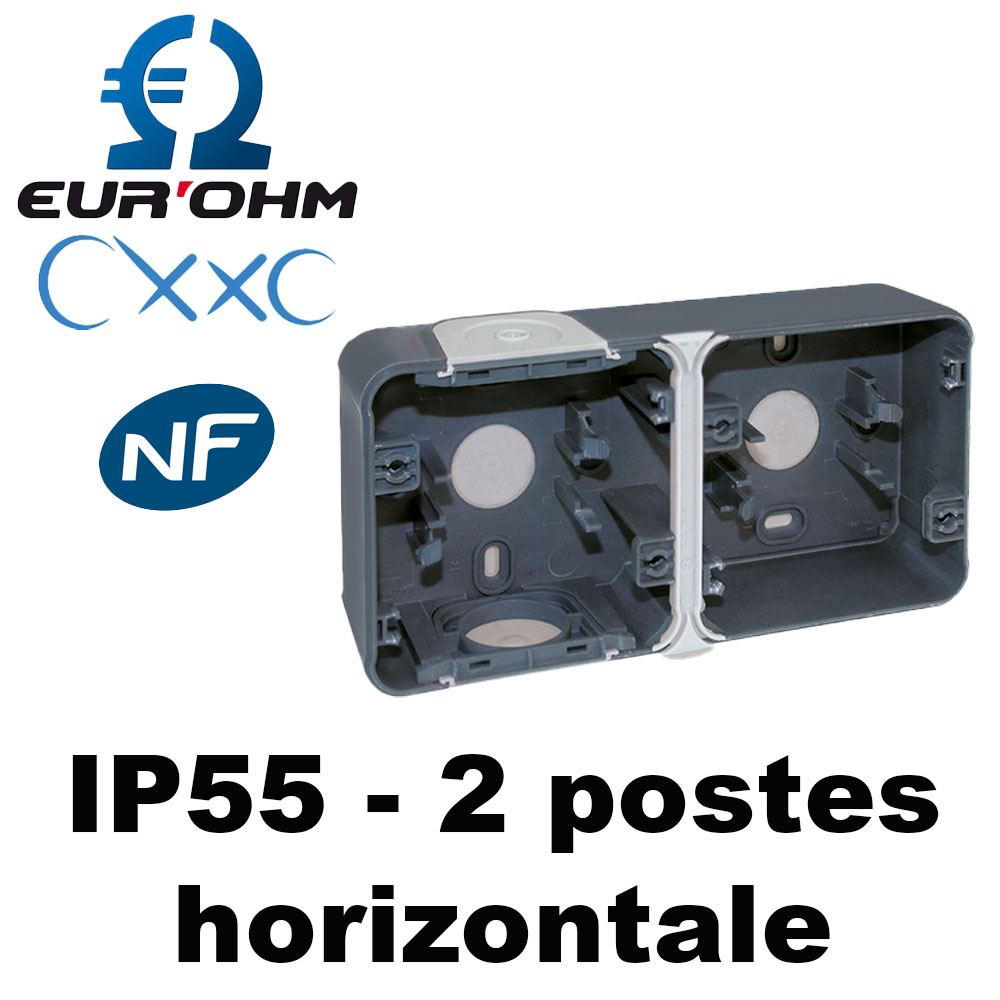

Boîte 2P horizontale |

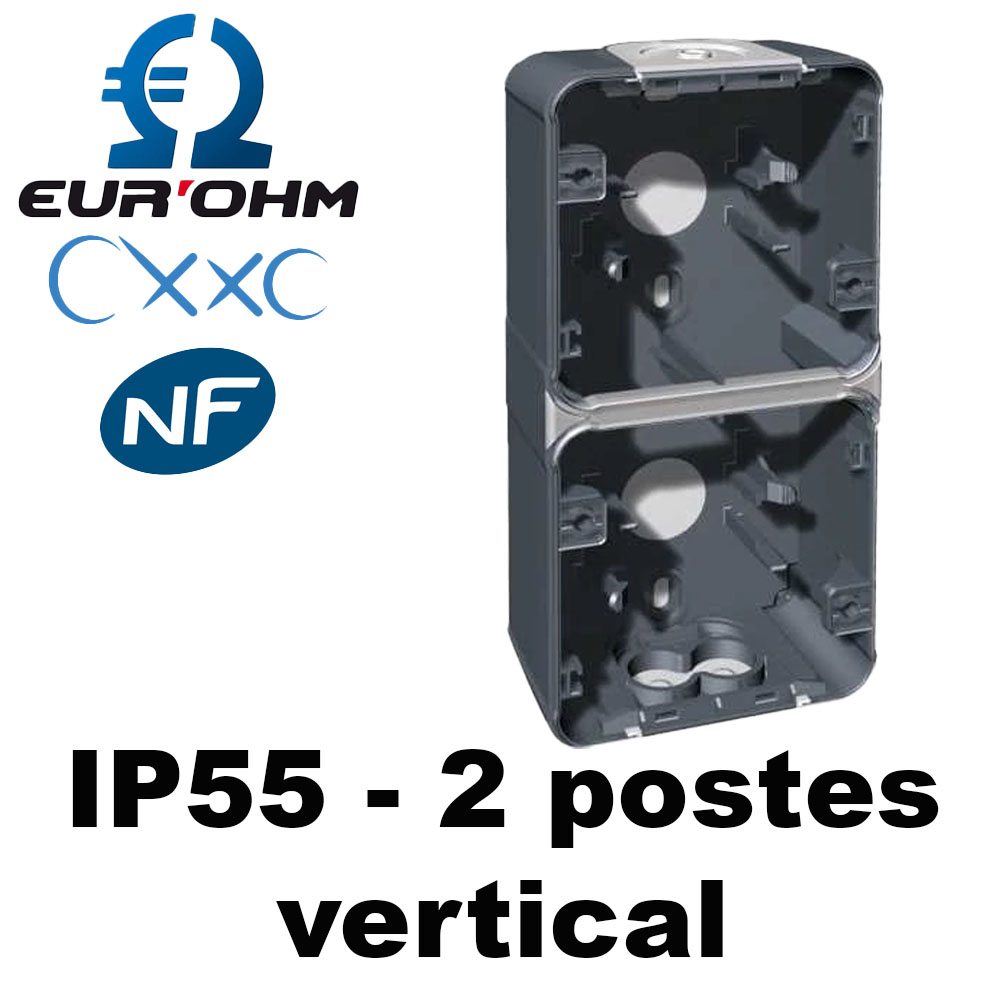

Boîte 2P verticale |

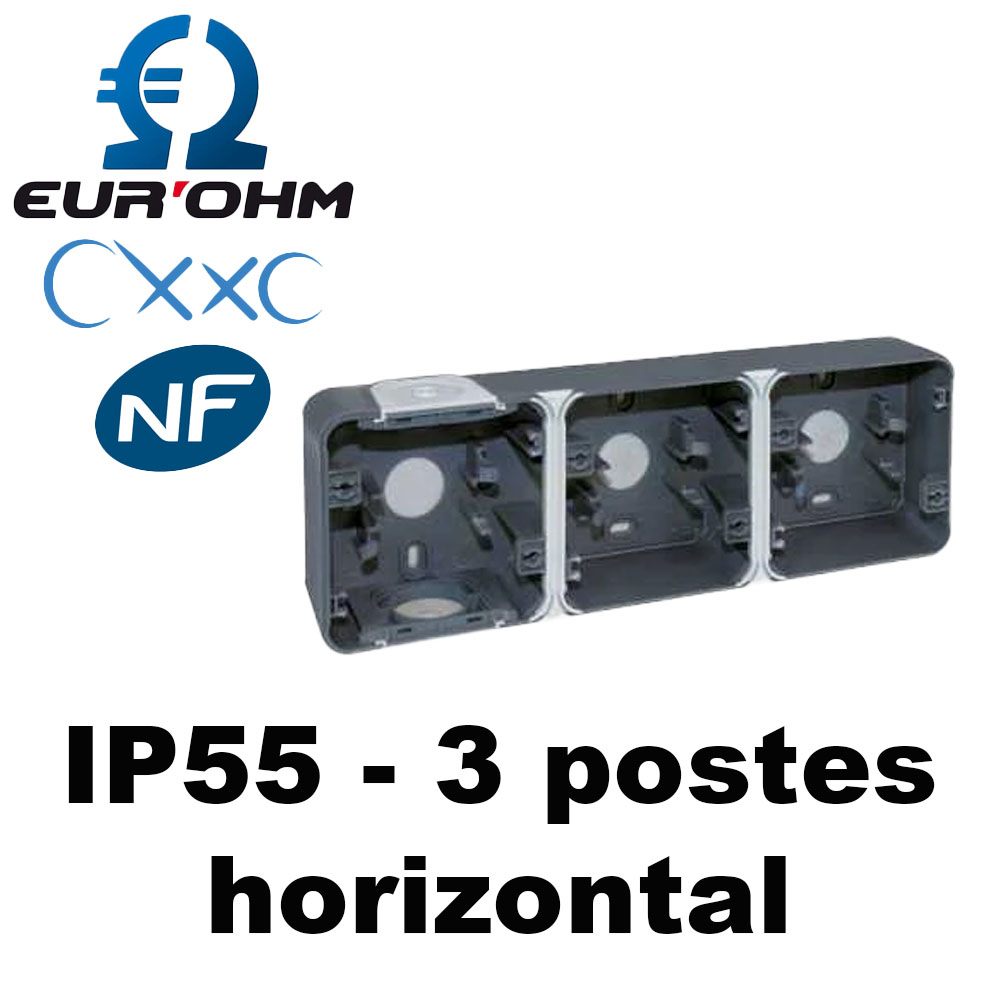

Boîte 3P horizontale |
||||||
|
Va et Vient 10A lumineux |
||||||||||
|
Double Va et Vient 10A |
||||||||||
|
Bouton poussoir 10A |
||||||||||
|
Bouton poussoir 10A lumineux (livré avec voyant) |
60824 |
|||||||||
|
Double bouton poussoir 10A |
||||||||||
|
Bouton poussoir avec porte-étiquette lumineux |
60826 |
|||||||||
|
Arrêt d’urgence ¼ tour |
60846 |
|||||||||
|
Voyant rouge |
60847 |
|||||||||
|
Voyant vert |
60848 |
|||||||||
|
Prise RJ45 Cat6 Gr.1 |
||||||||||
|
Interrupteur à clés, 2 positions |
60828 |
|||||||||
|
Interrupteur à clés, 3 positions |
60829 |
|||||||||
|
Prise 2 P+T 16A |
||||||||||
Sont également disponibles en coloris blanc les produits suivants
| Fonctions | Référence |
| Prise chargeur double USB | 61129 |
| Prise RJ45 FTP Cat6 Gr.1 | 61171 |
| Prise RJ45 STP Cat6 Gr.3 | 61172 |
| Prise RJ45 STP Cat6A Gr.3 | 61179 |
| Interrupteur volet roulant 3 positions 6A montée / stop / descente | 61123 |
| Double poussoir volet roulant 6A montée / descente | 61124 |
| Prise 2 P+T 16A détrompée rouge | 61162 |
| Prise HDMI 1.4 | 61180 |
| Prise TV simple | 61164 |
| Prise TV / FM | 61165 |
| Prise TV / FM / SAT | 61166 |
| Prise téléphone en T | 61170 |
| Prise 2 P+T 16A Schuko | 61177 |
Sont également disponibles en montage en encastré les produits suivants
L'adaptateur est disponible en coloris gris (réf : 60858) et en coloris blanc (réf : 60859) pour les références suivantes :
| Fonctions | Référence | Adaptateur |
| Va et vient 10A | 60830 |
Gris (60858) ou blanc (60859) |
| Va et vient 10A lumineux | 60831 | |
| Double Va et vient 10A | 60832 | |
| Bouton poussoir 10A | 60833 | |
| Bouton poussoir 10A lumineux (livré avec voyant) | 60834 | |
| Double Bouton poussoir 10A | 60835 | |
| BP avec porte-étiquette lumineux | 60836 | |
| Prise RJ45 Cat6 Gr.1 | 60855 | |
| Prises 2 P+T 16A | 60853 | |
| Prise chargeur double USB | 61129 | |
| Prise RJ45 FTP Cat6 Gr.1 | 61171 | |
| Prise RJ45 STP Cat6 Gr.3 | 61172 | |
| Prise RJ45 STP Cat6A Gr.3 | 61179 | |
| Interrupteur volet roulant 3 positions 6A montée / stop / descente | 61123 | |
| Double poussoir volet roulant 6A montée / descente | 61124 | |
| Prise 2 P+T 16A détrompée rouge | 61162 | |
| Prise HDMI 1.4 | 61180 | |
| Prise TV simple | 61164 | |
| Prise TV / FM | 61165 | |
| Prise TV / FM / SAT | 61166 | |
| Prise téléphone en T | 61170 | |
| Prise 2 P+T 16A Schuko | 61177 |
Le cadre support est disponible en coloris gris (réf : 60886) et en coloris blanc (réf : 60894) pour les références suivantes :
| Fonctions |
Référence (coloris gris) |
Référence (coloris blanc) |
Cadre support |
| Va et vient 10A | 60820 | 60830 |
Gris (60886) ou blanc (60894) |
| Va et vient 10A lumineux | 60821 | 60831 | |
| Double Va et vient 10A | 60822 | 60832 | |
| Bouton poussoir 10A | 60823 | 60833 | |
| Bouton poussoir 10A lumineux (livré avec voyant) | 60824 | 60834 | |
| Double Bouton poussoir 10A | 60825 | 60835 | |
| BP avec porte-étiquette lumineux | 60826 | 60836 | |
| Arrêt d'urgence 1/4 tour | 60846 | - | |
| Voyant Rouge | 60847 | - | |
| Voyant Vert | 60848 | - | |
| Prise RJ45 Cat6 Gr.1 | 60849 | 60855 | |
| Interrupteur à clé, 2 positions | 60828 | - | |
| Interrupteur à clé, 3 positions | 60829 | - | |
| Prises 2 P+T 16A | 60845 | 60853 | |
| Prise chargeur double USB | - | 61129 | |
| Prise RJ45 FTP Cat6 Gr.1 | - | 61171 | |
| Prise RJ45 STP Cat6 Gr.3 | - | 61172 | |
| Prise RJ45 STP Cat6A Gr.3 | - | 61179 | |
| Interrupteur volet roulant 3 positions 6A montée / stop / descente | - | 61123 | |
| Double poussoir volet roulant 6A montée / descente | - | 61124 | |
| Prise 2 P+T 16A détrompée rouge | - | 61162 | |
| Prise HDMI 1.4 | - | 61180 | |
| Prise TV simple | - | 61164 | |
| Prise TV / FM | - | 61165 | |
| Prise TV / FM / SAT | - | 61166 | |
| Prise téléphone en T | - | 61170 | |
| Prise 2 P+T 16A Schuko | - | 61177 |
