Presse étoupe PG IP67 + contre écrou Hilpress
search
  • Presse étoupe PG IP67 + contre écrou Hilpress
  • Presse étoupe PG IP67 + contre écrou Hilpress
  • Presse étoupe PG IP67 + contre écrou Hilpress
  • Presse étoupe PG IP67 + contre écrou Hilpress

Presse étoupe PG IP67 + contre écrou

50051
En stock livré en 24h
0,28 €
HT
273 Produits en stock

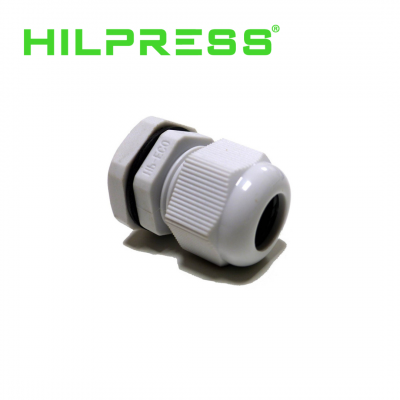

Presse étoupe à filetage PG en polyamide pour assurer le passage de câbles électriques de diamètre 4 à 44mm.
Idéal pour l'alimentation d'armoire électrique, coffret ou autre boitier électrique.

Son manchon en caoutchouc assure une étanchéité IP67.

Presse étoupe PG vendu à l'unité avec son contre écrou.

Voir les dimensions précises de nos presses étoupes en description.

Voir tableau DIMENSIONS taille des presse étoupes (ISO/PG) selon type de câble 3G/4G/5G R2V/HO7RNF ICI

Dimensions
Quantité

Ce produit a une quantité minimale de 10 et est vendu par 10
  LIVRAISON EXPRESS

24H / 72H
Livraison rapide vers la France, la Belgique
et le Luxembourg

  PAIEMENT SÉCURISÉ

Carte bancaire sécurisée,
chèque et virement bancaire

  ASSISTANCE TÉLÉPHONIQUE

01 48 78 56 71
Du lundi au vendredi
de 9h à 12h30 et de 13h30 à 17h

Déclinaisons Référence Caractéristiques Stock prix Quantité

En stock livré en 24h

Dimensions : PG7 - Ø 3 -6,5mm

Référence : 50050

50050

PG7 - Ø 3 -6,5mm

En stock livré en 24h

0,22 € HT

0,22 € HT

En stock livré en 24h

Dimensions : PG9 - Ø 4 - 8mm

Référence : 50051

50051

PG9 - Ø 4 - 8mm

En stock livré en 24h

0,28 € HT

0,28 € HT

En stock livré en 24h

Dimensions : PG11 - Ø 5 - 10mm

Référence : 50052

50052

PG11 - Ø 5 - 10mm

En stock livré en 24h

0,35 € HT

0,35 € HT

En stock livré en 24h

Dimensions : PG13 - Ø 6 - 12mm

Référence : 50053

50053

PG13 - Ø 6 - 12mm

En stock livré en 24h

0,39 € HT

0,39 € HT

En stock livré en 24h

Dimensions : PG16 - Ø 10 - 14mm

Référence : 50054

50054

PG16 - Ø 10 - 14mm

En stock livré en 24h

0,58 € HT

0,58 € HT

En stock livré en 24h

Dimensions : PG21 - Ø 13 - 18mm

Référence : 50055

50055

PG21 - Ø 13 - 18mm

En stock livré en 24h

0,76 € HT

0,76 € HT

En stock livré en 24h

Dimensions : PG29 - Ø 18 - 25mm

Référence : 50056

50056

PG29 - Ø 18 - 25mm

En stock livré en 24h

1,58 € HT

1,58 € HT

En stock livré en 24h

Dimensions : PG36 - Ø 22 - 32mm

Référence : 50057

50057

PG36 - Ø 22 - 32mm

En stock livré en 24h

2,31 € HT

2,31 € HT

En stock livré en 24h

Dimensions : PG42 - Ø 32 - 38mm

Référence : 50058

50058

PG42 - Ø 32 - 38mm

En stock livré en 24h

3,00 € HT

3,00 € HT

En stock livré en 24h

Dimensions : PG48 - Ø 37 - 44mm

Référence : 50059

50059

PG48 - Ø 37 - 44mm

En stock livré en 24h

3,50 € HT

3,50 € HT

Dimensions précises des Presse Étoupes PG

Pour le passage de câbles sur les armoires, les dimensions précises des presse étoupes sont moins importantes. En revanche, pour le câblage de petits coffrets ou d'autres applications où la contrainte encombrement est déterminante, les mesures au millimètre peuvent être bien utile.

Schéma de coupe

Vue de coupe du presse étoupe pour identification des dimensions

Tableau des dimensions du presse étoupe PG:

PG9 AG PG9
H 34mm
GL 8mm
Diamètre de perçage 15,4mm
Diamètre min/max 4 - 8mm
Clé de serrage Clé de 19
PG11 AG PG11
H 36mm
GL 9mm
Diamètre de perçage 18.8mm
Diamètre min/max 5 - 10mm
Clé de serrage Clé de 22
PG13 AG PG13,5
H 37mm
GL 9mm
Diamètre de perçage 20,7mm
Diamètre min/max 6 - 12mm
Clé de serrage Clé de 24
PG16 AG PG16
H 40mm
GL 10mm
Diamètre de perçage 22.8mm
Diamètre min/max 10 - 14mm
Clé de serrage Clé de 27
PG21 AG PG21
H 45mm
GL 10mm
Diamètre de perçage 28.6mm
Diamètre min/max 13 - 18mm
Clé de serrage Clé de 33
PG29 AG PG29
H 52mm
GL 12mm
Diamètre de perçage 37.4mm
Diamètre min/max 18 - 25mm
Clé de serrage Clé de 41/42
PG36 AG PG36
H 63mm
GL 15mm
Diamètre de perçage 47.5mm
Diamètre min/max 22 - 32mm
Clé de serrage Clé de 51/53
PG42 AG PG42
H 64mm
GL 15mm
Diamètre de perçage 54,5mm
Diamètre min/max 32 - 38mm
Clé de serrage Clé de 60/61
PG48 AG PG48
H 65mm
GL 15mm
Diamètre de perçage 60.5mm
Diamètre min/max 37 - 44mm
Clé de serrage Clé de 63/65

Voir tableau de correspondance "taille du presse étoupe (ISO/PG) selon type de câble 3G/4G/5G R2V/HO7RNF"

ATTENTION : Toutes les dimensions sont exprimées à titre indicatives et ne font pas foi. Il se peut qu'il y ait quelques différences. Nous vous communiquons ces données afin de vous faire une idée de la taille du presse étoupe à choisir (ISO12 à ISO63 OU PG7 à PG48) en fonction du type de câble et du diamètre extérieur du câble.

50051
273 Produits

Fiche technique

Indice de protection
IP67
Couleur
Gris
Température d'utilisation
-20°C à +80°C
Matière
Polyamide
Type
Presse-étoupe à lamelles
Type de filetage
PG
Norme
RoHS

Références spécifiques

ean13
4060977056604
