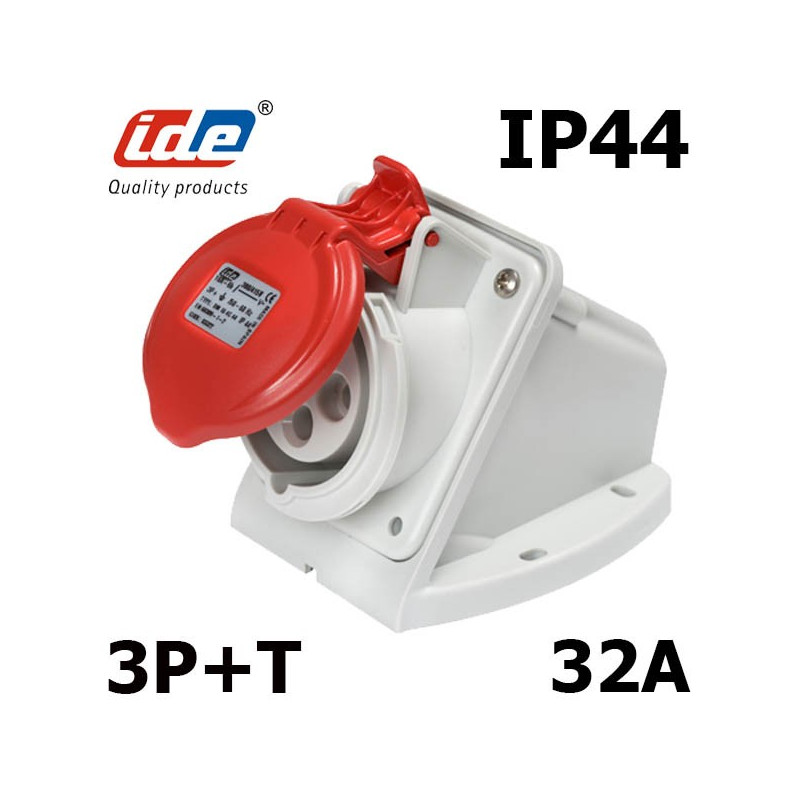

Socle de prise murale triphasé 32A - 380V - IP44 ou IP67

Prise triphasée 32A 3P+T disponible en étanchéité IP44 ou IP67.

Montage en saillie, ce socle de prise permet de connecter une prise triphasé 4 broches 3P+T en 380V.

Prise industrielle de qualité professionnelle résistant aux impacts IK08.

Fabriquée en Espagne par notre fournisseur IDE

  • Socle IP67 : Presse étoupe fourni
  • Socle IP44 : Presse étoupe vendu séparément (réf : SCGM25GA)

Voir les DIMENSIONS ICI

9,15 € TTC 7,63 € (HT)
TTC
check En stock livré en 24h
Déclinaisons Référence Caractéristiques Stock prix Quantité

En stock livré en 24h

Étanche IP67 ou IP44 : IP44 - Prise saillie 3P+T - 32A - 380V

Référence : 3325

3325

IP44 - Prise saillie 3P+T - 32A - 380V

En stock livré en 24h

9,15 € TTC

9,15 € TTC

En stock livré en 24h

Étanche IP67 ou IP44 : IP67 - Prise saillie 3P+T - 32A - 380V

Référence : 3825

3825

IP67 - Prise saillie 3P+T - 32A - 380V

En stock livré en 24h

14,40 € TTC

14,40 € TTC

Comment raccorder une prise triphasée 32A ?

  1. Pour commencer, cela paraît basique mais il convient que vous coupiez l'électricité.
  2. Faites les repérages de bases en amont :
    • hauteur d'installation de la prise
    • positionnement de la prise et sa potentielle exposition à l'humidité. L'endroit orientera votre choix sur l'étanchéité de la prise triphasée (IP44 ou IP67) à sélectionner.
  3. Perçage des 4 trous à l'endroit où vous installerez votre prise afin d'éviter les futures erreurs.
  4. A l'aide d'une pince à dénuder, dénudez les conducteurs sur 1cm
  5. Reliez les conducteurs aux bornes de la platine à l'aide de votre tournevis.
    • Pour rappel le code couleur est le suivant : Les Phases = marron, noir et gris pour du câble U1000 R2V / Terre = Vert-Jaune / Neutre = bleu
  6. Serrez bien les conducteurs puis fixez la prise triphasé 32a au mur

Dimensions de la prise triphasé 32A

Étanchéité de la prise industrielle IP44

dimensions Socle de prise murale triphase 32A - 380V - IP44



Étanchéité de la prise industrielle IP67

dimensions Socle de prise murale triphase 32A - 380V - IP67

3325
25 Produits
8431044033259
Marque
IDE
Durée de la garantie
Garantie 2 ans
Polarité
Triphasé (3P+T)
Nombre de broches
4 broches
Type de prise
Prise murale femelle
Indice de protection
IP44 ou IP67
Résistance aux impacts
IK08
Amperage
32A
Type de connexion
À Vis
Couleur
Rouge
Température d'utilisation
-25°C à +40°C
Matière
Matériaux plastiques sans halogène. Pièces en plastique: Polyamide 6. Contacts en alliage cuivre-zinc
Résistance au fil incandescent
960°C
Tension nominale
380V
Type d'entrée de câble
Socle IP67 : Presse étoupe fourni / Socle IP44 : Presse étoupe vendu séparément (réf : SCGM25GA)
Dimensions
Voir photo
Poids
310g/400g
Code horaire
6
Monté câblé
Sur devis, cette prise montée et câblée sur une armoire ou coffret avec disjoncteurs et différentiels adaptés à votre besoin.
