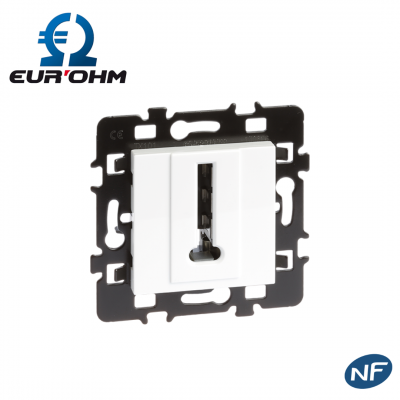

Prise téléphone en T 8 contacts Blanc Esprit Eurohm

Caractéristiques de la prise téléphonique 61870 :

• Le support et la protection de chantier sont livrés avec.
• Installation en encastré ou en saillie
• Connexion par bornes automatiques
• Prise téléphonique en T
• Fixation à vis
• 8 contacts
• Couleur : Blanc
• Boîte d’encastrement et Plaque de finition à commander séparément

Pour aller plus loin : Branchement prise téléphonique en T

Nous ne le répèterons jamais assez mais avant toutes modifications de vos installations électriques ou mise en place d’un appareillage électrique, il est impératif d’avoir au préalable coupé le courant dans votre habitation, appartement, bureau… Votre logement doit avant tout être déjà équipé d’une prise de téléphone qui fonctionne. Si ce n’est pas le cas, contactez votre fournisseur pour qu’il vienne vous en installer une ou la réparer.

Pour le branchement d’une prise téléphonique en T, vous allez avoir besoin de matériels adaptés. Préparez-le en amont pour que votre installation se passe dans les meilleures conditions. Il vaut mieux avoir plus de matériels à dispositions que pas assez, cela vous éviteras des déplacements inutiles :

• 1 pince coupante et 1 à dénuder
• 1 tournevis électrique ou un petit plat
• Une perceuse + un forêt à béton.
• Un pistolet à colle, ou des pontets.
• 1 prise téléphonique en T.
• Du câble/fil de téléphone (longueur selon vos besoins)
• 2 chevilles et 2 vis

1. Si vous souhaitez changer une prise téléphonique en T déjà existante

Retirez la plaque de finition / le cache dans un premier temps. Il est juste clipsé. Vous pouvez alors dévisser la prise en T, vous trouverez les raccordements derrière. Pour finir les câbles blancs et gris doivent être raccordés respectivement aux bornes 3 et 1 de la prise. Faites de même pour la nouvelle prise.

2. Si vous souhaitez raccorder et brancher une nouvelle prise téléphonique en T

• Le branchement des prises téléphonique en T doivent être positionnées à la même hauteur que des prises électriques standard (à environ 20cm du sol). Pour ce faire, vous devez identifier au préalable l’emplacement de la nouvelle prise.
• Pour connaître la longueur du câble dont vous allez avoir besoin, mesurer la distance entre l’ancienne prise et la nouvelle. Prenez en compte dans vos calculs les coins et les angles.
• Couper le câble selon la distance mesurée
• Fixer la boîte d’encastrement au mur ou viendras se positionner la nouvelle prise
• Dénuder le câble (uniquement fils blancs et gris). Les fils sont très fins, faites attention de ne pas les couper lors de votre opération.
• Procéder au raccordement des deux fils blancs et gris à l’ancienne prise téléphonique. Desserrer les vis des plots et placer les nouveaux fils. Vous pouvez ensuite resserrer.
• Faites passer le fil le long de la plinthe. Coller le aux endroits où c’est nécessaire.
• Dénuder l’autre extrémité du câble
• Raccorder la nouvelle prise, fil blanc sur la borne 3 et le fil gris sur la borne 1
• Vous pouvez désormais remonter les deux prises téléphoniques en T

Voici une petite vidéo qui peut vous aider (illustrant nos propos) sur le branchement de prises téléphonique en T : https://www.youtube.com/watch?v=cVZKKk2q45E
