Répartiteur bipolaire 100A ou 125A - 6 à 14 départs

Répartiteur électrique bipolaire 2 pôles de 100 à 125A à fixer sur rail DIN dans un tableau électrique.

Fabriqué par IDE, ce répartiteur bipolaire est composé de 2 barrettes de répartition en laiton massif de 6 ou 14 trous.

Nombre de départ

10,56 € TTC 8,80 € (HT)

TTC En stock livré en 24H

Déclinaisons	Référence	Caractéristiques	Stock	prix	Quantité
En stock livré en 24h
Nombre de départ : Répartieur bipolaire - 14 départs - 125A Référence : 48721	48721	Répartieur bipolaire - 14 départs - 125A	En stock livré en 24h	16,98 € TTC	16,98 € TTC
En stock livré en 24h

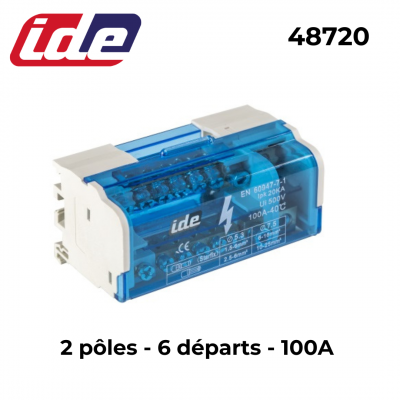

Nombre de départ : Répartieur bipolaire - 6 départs - 100A Référence : 48720	48720	Répartieur bipolaire - 6 départs - 100A	En stock livré en 24h	10,56 € TTC	10,56 € TTC

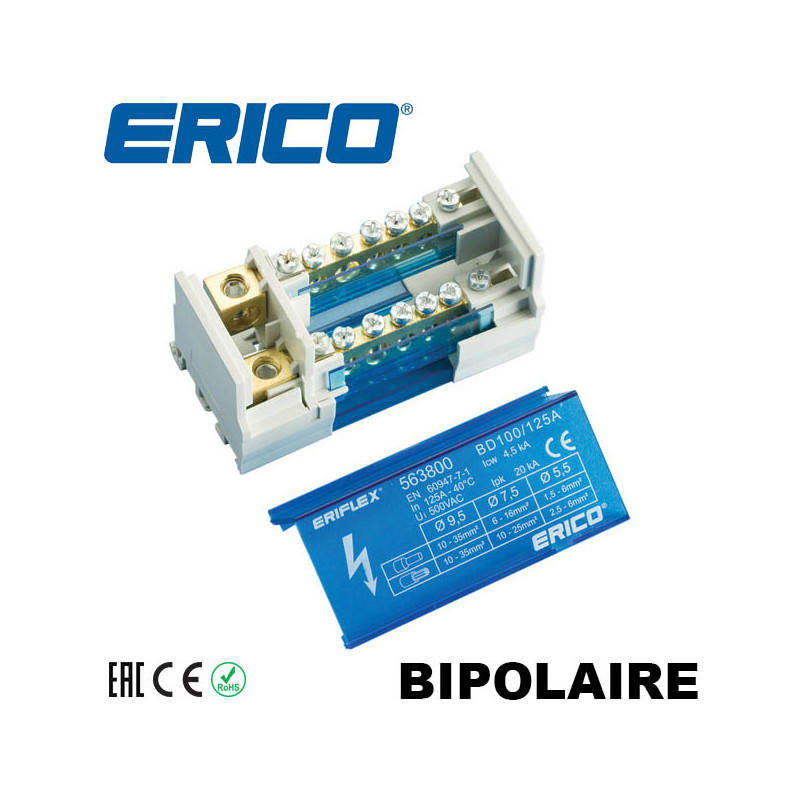

Nombre de bornes de distribution et section de câble admise sur le répartiteur bipolaire BD100/125A

1 Borne d'alimentation: 10 à 35mm² - Diamètre du trou 9,5mm - Couple 6 à 7 N.m
5 Bornes de distribution: 2,5 à 6mm² (ou 1,5 à 6mm² avec embouts - Diamètre du trou 5,5mm - Couple 2 à 3 N.m
1 Borne de distribution: 10 à 25mm² (ou 6 à 16mm² avec embouts de câblage) - Trou 7,5mm - Couple 2 à 3 N.m

Fixation sur rail DIN ou entraxe de perçage: 74mm

1 Borne d'alimentation: 10 à 35mm² - Diamètre du trou 9,5mm - Couple 6 à 7 N.m
11 départs: 2,5 à 6mm² (ou 1,5 à 6mm² avec embouts de câblage) - Diamètre du trou 5,5mm - Couple 2 à 3 N.m
3 départ: 10 à 25mm² (ou 6 à 16mm² avec des embouts de câblage) - Diamètre du trou 7,5mm - Couple 2 à 3 N.m

Fixation sur rail DIN ou entraxe de perçage: 142mm

Type de connexion: À Vis
Montage: Rail DIN ou vissé
Intensité maximum: 125A
ICW courant assigné de courte durée admissible: 4,5kA (1s)
IPK courant assigné de crête admissible: 30kA en 6 entrées et 25kA en 14 entrées
Tension maximale: 690V
Borne d'alimentation: 1 entrée - 10 à 35mm²
Bornes de distribution: 6 ou 14 trous
