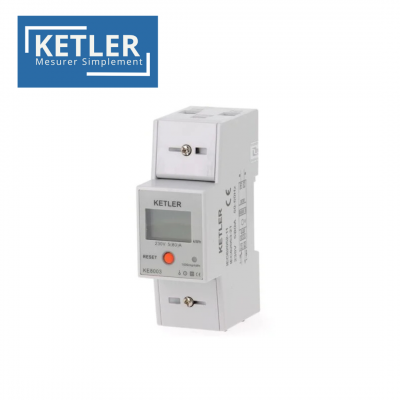

Compteur électrique 80A - 230V monophasé ou tétrapolaire avec écran LCD
Compteur modulaire 80A fabriqué par Ketler disponible en 2 versions
- compteur monophasé : modèle non certifié MID
- compteur tétrapolaire : modèle certifié MID.
La certification MID pour le compteur électrique KE8007 est une directive européenne qui lui permet d'être utilisé pour facturer l'électricité. Les autres compteurs modulaires ne peuvent servir qu'à donner une indication sur la consommation.
- Le compteur mono (KE8003) permet une remise à zéro partielle
- Affichage LCD / avec sortie d'impulsion
Dirigez vous en description pour savoir comment câbler votre compteur modulaire ? et connaître les caractéristiques techniques détaillées
Déclinaisons | Référence | Caractéristiques | Stock | prix | Quantité |
En stock livré en 24h |
|||||
type de compteur modulaire :
Compteur modulaire monophasé 80A
Référence : KE8003 |
KE8003 |
Compteur modulaire monophasé 80A |
En stock livré en 24h |
35,88 € TTC |
35,88 € TTC |
En stock livré en 24h |
|||||
type de compteur modulaire :
Compteur modulaire tétrapolaire 80A MID
Référence : KE8007 |
KE8007 |
Compteur modulaire tétrapolaire 80A MID |
En stock livré en 24h |
49,20 € TTC |
49,20 € TTC |
Le compteur modulaire est utilisé pour diverses applications dont : sous comptage / campings / marinas / bornes de recharge / pompes à chaleur / solaire / éolien
#Comment câbler votre compteur modulaire monophasé et tétrapolaire ?
1 - Schéma de câblage du compteur modulaire monophasé.
1 : entrée phase
2 : sortie phase
3 : entrée neutre
4 : sortie neutre
20 : sortie impulsions +
21 : sortie impulsions -
La sortie d’impulsion n’est pas branchée dans la plupart des applications. Elle sert à télérelever le compteur à l’aide d’une carte d’acquisition. Les bornes de la sortie d’impulsion sont So+ et So-. Elles servent à transmettre les valeurs mesurées sur un ordinateur. Elles ne sont pas connectées dans la plupart des cas. Ces impulsions sont conformes à la norme EN 62 053-31. (Tension 12-27V DC/ courant <27mA)
La diode indique la consommation d’électricité. Plus elle clignote plus la consommation est importante.
Pour une remise à zéro partielle maintenir le bouton appuyé 5 secondes pour remettre à zéro la ligne du haut.

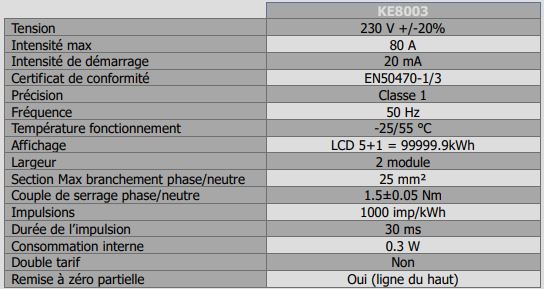

Caractéristiques techniques du compteur mono 80A

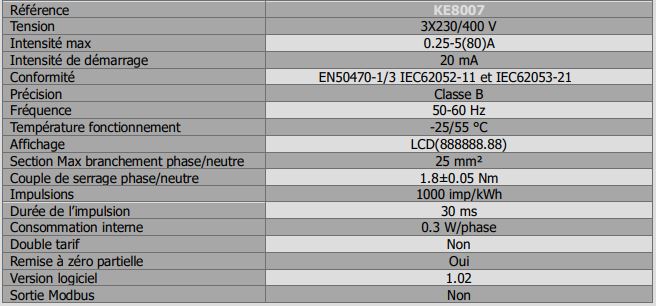

2 - Schéma de câblage du compteur modulaire MID tétrapolaire et caractéristiques techniques.
Pour en savoir plus sur les informations du compteur modulaire MID tétra 80A, rendez vous sur le site du fournisseur ou en cliquant ICI.
