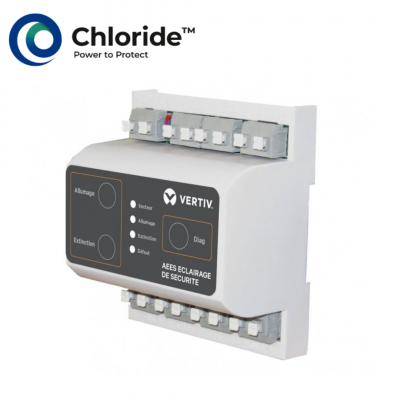

Télécommande pour BAES TEL300 Connect

La TEL300 CONNECT vous offre la fonction «Diagnostic» afin de signaler, identifier et localiser d’un simple coup d’œil, un bloc défectueux sur une installation de 1 à 300 BAES. Un simple appui sur la touche “Diagnostic” fait clignoter les veilleuses des BAES en défaut pour faciliter leur identification.

Un simple appui sur la touche “Diagnostic” fait clignoter les veilleuses des BAES en défaut pour faciliter leur identification.

Caractéristiques / Compatibilité de la télécommande avec les blocs BAES / Schémas d'installation

129,60 € TTC 108,00 € (HT)
TTC En stock livré en 24H
notifications_active Derniers articles en stock
>

Avantages de la télécommande pour BAES mode DIAG

Exploitation pratique de la télécommande

  • Une entrée pour interrupteur à clé (ou contact horloge), pour l’arrêt total de l’installation hors de la présence du public.
  • La commande est hiérarchisée pour commander un ensemble de télécommandes qui contrôlent chacune une partie de l’installation.

Autonomie de l'installation

  • Chaque télécommande TEL300 CONNECT permet le contrôle de 300 BAES SATI.
  • Plus besoin de prévoir une inspection quotidienne des BAES, la télécommande relaie tout défaut de fonctionnement.
  • Si le test SATI a échoué sur un des BAES raccordés, la LED orange de défaut s’allume et le relais permet d’actionner une source alerte déportée par exemple.



Les différentes caractéristiques du TEL300 CONNECT

  • Tension d’alimentation : 230V ±10% - 50/60Hz
  • Tension de sortie : secteur présent ±10V / secteur absent ±8V
  • Batterie interne : 2,4V – 800mAh – Ni Cd interchangeable (code : 601 1316)
  • Temps de recharge batterie avant 1ère utilisation : 24h
  • Autonomie secteur absent : 24 heures
  • Consommation : 1,2W / 2VA
  • Bornes E/S : 1,5mm² à ressort
  • Capacité de sortie : 300 BAES (voir liste) sur sortie "OUT" (ou 230 BAES ADR)
  • Pouvoir de coupure des relais Rd et Rclé : 230Vac – 6A / charge AC1 : 1500 VA
  • Température d’utilisation : 0 à +45°C
  • Poids : 200g
  • Encombrement (L x H x P) : 90 x 112 x 53 mm
  • Boitier : ABS PC
  • IP20
  • Fixation : Rail DIN type 3



Vérifier l'allumage des blocs

Secteur présent :

  • Faire un appui bref sur le bouton “Allumage” (6). Le voyant (2) s’allume 1 seconde.
  • Les BAES raccordés s’allument pendant 5 secondes (test passage à l’état de fonctionnement).



Programmation SAT /SATI

Secteur présent :

  • Faire un appui long (plus de 5 secondes) sur le bouton “Allumage” (6). Le voyant (2) clignote 5 secondes.

Vous venez de fixer l’heure du test SAT / SATI de l’ensemble des blocs raccordés à la télécommande. Les tests se feront systématiquement à cette heure. Le jour du test est fixé aléatoirement par chaque bloc afin d’éviter que tous les blocs ne se testent en même temps et ainsi maintenir l’installation opérationnelle.



Programmation SAT /SATI différé

Il est possible de différer l’heure de programmation du test SAT / SATI afin de réaliser les autotests à un moment où le public n’est pas présent. La programmation permet un décalage de 1 à 15 heures. Exemple : il est 11h et on souhaite que les tests se fassent à minuit, il faut donc différer la programmation de 13 heures.

  • Secteur présent, sans couper le circuit d’éclairage.
  • Faire un appui bref sur les boutons "Allumage" (6) et "Extinction" (7) simultanément. Tous les voyants s’allument, puis tous les voyants s’éteignent (0h de décalage).
  • Faire défiler les heures par appuis successifs sur le bouton "Allumage" (6) pour incrémenter d’une heure ou sur le bouton "Extinction" (7) pour décrémenter d’une heure. Les voyants indiquent le nombre d’heures comme indiqué dans le tableau suivant (codage binaire) :

programmation%20sat%20sati%20differe%20telecommande%20tel300%20connect

Une fois l’heure choisie, faire de nouveau un appui bref sur les boutons "Allumage" (6) et "Extinction" (7) simultanément. Le voyant secteur (1) clignote pour indiquer que le décompte a commencé.

Note : pour annuler le décompte, répéter l’opération et choisir 0h (voyants éteints).



Liste blocs BAES compatible avec la télécommande TEL300 CONNECT

  • VITA 400 ST (IP) – 6222777 – (6222765)
  • ASTUS BAP – 6013160
  • VITA 8 (IP) ST– 6333222 – (6333265) (*)
  • VITA 45 (IP) ST – 6222888 – (6222865) (*)
  • ASTUS LED NF IP43 (IP65) – 6222333 – (6222365)
  • TEMPO 45 ST – 6222444
  • TEMPO 45 ST SAILLIE – 6222455
  • SLIM 45 IP ST – 6222999

(*) Fonction DIAG non-disponible



Exemple de schémas d'installation

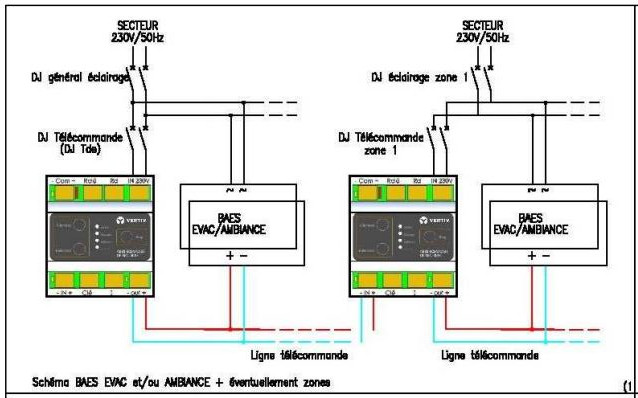

exemples-d-installation-telecommande-baes-tel300-connect-1

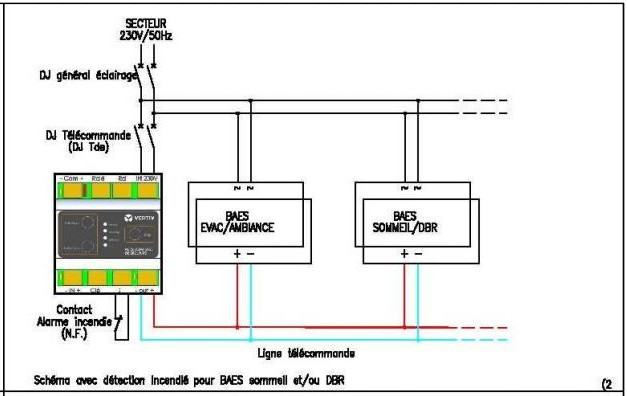

exemples-d-installation-telecommande-baes-tel300-connect-2

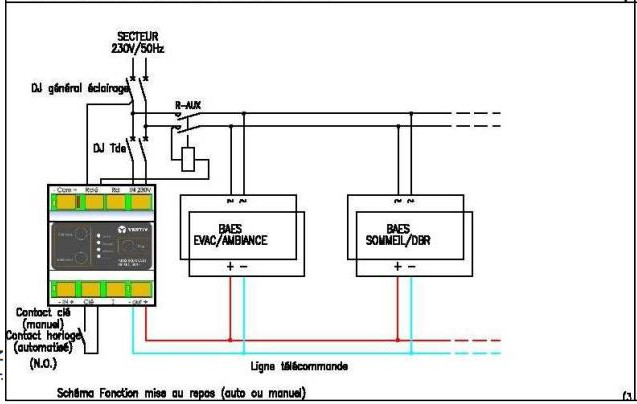

exemples-d-installation-telecommande-baes-tel300-connect-3

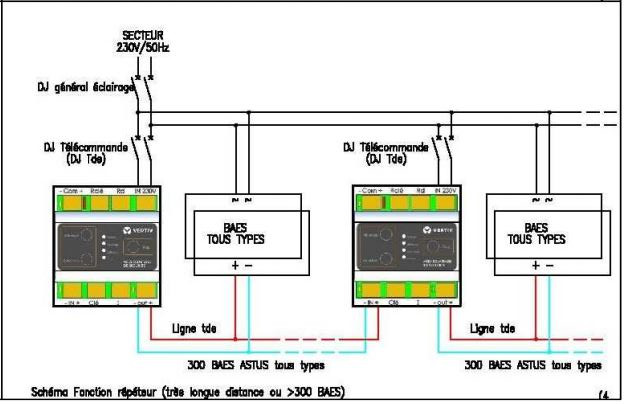

exemples-d-installation-telecommande-baes-tel300-connect-4



7555555
