Armoire électrique Atlantic Plus étanche IP55 IDE
search
  • Armoire électrique Atlantic Plus étanche IP55 IDE

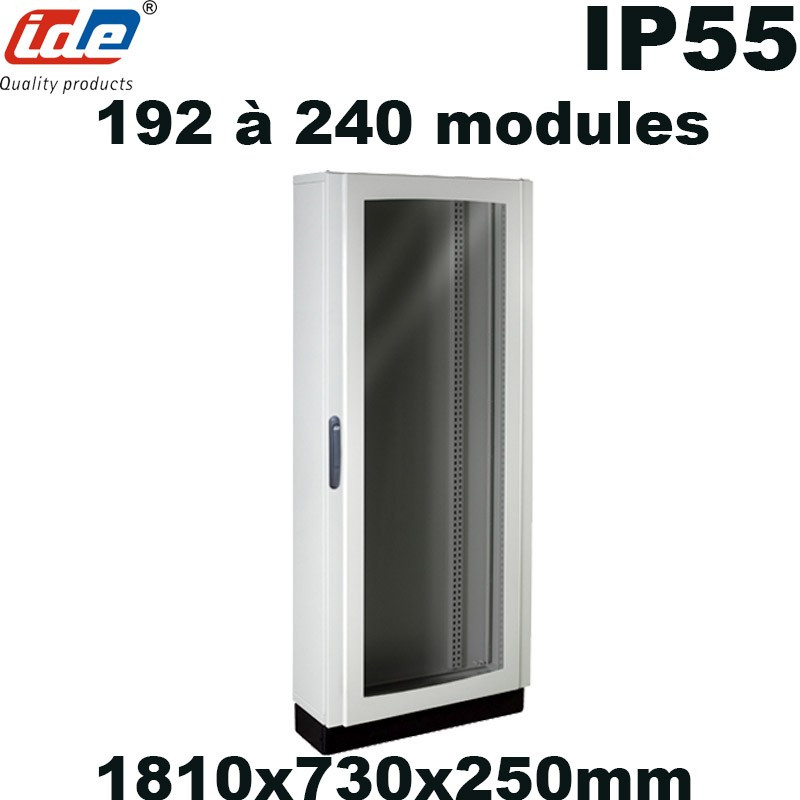

Armoire électrique Atlantic Plus étanche IP55

55SUP192240PT
Expédition sous 1 à 2 semaines
488,18 €
HT

Cette armoire électrique Atlantic Plus grand format est étanche IP55.

Pouvant recevoir jusque 288 modules sur 12 rangées l'armoire électrique Atlantic est destinée aux installations électriques tertiaires.

Pour équiper cette armoire électrique d'appareillage modulaire, n'oubliez pas les plastrons et rails DIN.

Cette armoire accouplable peut être équipée de modules auxilaires.

Nos conseils pour choisir vos plastrons et rail din ICI.

Cette armoire peut recevoir un disjoncteur tarif jaune grâce au support disjoncteur boitier moulé disponible ici.

Dimension/Volume modulaire
Quantité

  LIVRAISON EXPRESS

24H / 72H
Livraison rapide vers la France, la Belgique
et le Luxembourg

  PAIEMENT SÉCURISÉ

Carte bancaire sécurisée,
chèque et virement bancaire

  ASSISTANCE TÉLÉPHONIQUE

01 48 78 56 71
Du lundi au vendredi
de 9h à 12h30 et de 13h30 à 17h

Déclinaisons Référence Caractéristiques Stock prix Quantité

Dimension/Volume modulaire : IP55 - 1810x730x250 - 192-240 modules - Porte métal

Référence : 55SUP192240PO

 Stock : 0

55SUP192240PO

IP55 - 1810x730x250 - 192-240 modules - Porte métal

Expédition sous 1 à 2 semaines

422,10 € HT

422,10 € HT

Dimension/Volume modulaire : IP55 - 2110x730x250 - 216-288 modules - Porte métal

Référence : 55SUP216288PO

 Stock : 0

55SUP216288PO

IP55 - 2110x730x250 - 216-288 modules - Porte métal

Expédition sous 1 à 2 semaines

444,97 € HT

444,97 € HT

Dimension/Volume modulaire : IP55 - 1810x730x250 - 192-240 modules - Porte transparente

Référence : 55SUP192240PT

 Stock : 0

55SUP192240PT

IP55 - 1810x730x250 - 192-240 modules - Porte transparente

Expédition sous 1 à 2 semaines

488,18 € HT

488,18 € HT

Dimension/Volume modulaire : IP55 - 2110x730x250 - 216-288 modules - Porte transparente

Référence : 55SUP216288PT

 Stock : 0

55SUP216288PT

IP55 - 2110x730x250 - 216-288 modules - Porte transparente

Expédition sous 1 à 2 semaines

509,07 € HT

509,07 € HT

Une armoire électrique sur socle étanche IP55:

Les points forts du modèle Atlantic plus:

  • L'armoire est livrée montée
  • Armoire métallique de qualité en acier de 1,2mm d'épaisseur
  • Le socle de 100mm est fournis
  • Étanche IP55 ce qui vous permet d'installer cette armoire en extérieur ou dans un batiment exposé à l'eau
  • Porte opaque en métal ou transparente en verre de sécurité 4mm
  • Le sens d'ouverture de la porte peut être inversé
  • Entrées de câbles par le haut et/ou par le bas
  • Possibilité d'installer des plastron plastique (moins chers) ou métallique (meilleure finition).
  • Système de fixation mural fournis (il permet d'être utilisé en tant qu'anneau de levage)
  •

Les accessoires à ne pas oublier:

Pour le câblage de votre armoire Atlantic PLUS, nous vous recommandons quelques accessoires qui vous faciliterons la vie:

Quels plastrons et quels rails DIN pour cette armoire ?

ATTENTION, ne pas commander le kit rail DIN + plastron qui est compatible avec les armoire ATLANTIC mais pas ATLANTIC PLUS.

Plastron métallique ou plastique ?

Les plastrons (couvercles cache disjoncteur) plastique ont l'avantage d'être moins cher et surtout très facilement découpable pour installer un disjoncteur boitier moulé.

Les plastrons en métal offrent un meilleur niveau finition visuel, mais sont un peu plus onéreux et plus difficile à découper.

Le choix du rail DIN

L'armoire électrique Atlantic PLUS possède un système de fixation de rail DIN qui lui est propre, il vous faut donc commander la référence 48242, un rail din par rangée.
La fixation de rail DIN permet d'ajouter la profondeur du rail DIN:

Photo des rail DIN 48242 compatible avec l'armoire ATLANTIC PLUS

Seule cette référence est compatible avec cette armoire sur socle.


Le choix des plastrons

Pour cette armoire il vous faut ces plastrons modulaires pour la version plastique et ceux là pour la version métal.
Ils sont disponible en plastrons pleins pour les rangées de libre ou plastrons percés pour les disjoncteurs.

Vous pouvez choisir des plastrons de 150mm de haut ou 200mm de haut, les plastrons de 150mm (standard) vous permettent d'avoir plus de rangées sur une même armoire. Les plastrons de 200mm permettent d'avoir plus d'espace de câblage notamment si vous souhaitez utiliser des goulottes de câblage.

Sur une armoire avec un espace utile (tableau ci dessous) de 1600mm vous pouvez mettre 8 rangées avec des plastrons de 200m ou 10 rangées avec des plastrons de 150mm et combler le vide avec 2 plastrons pleins de 50mm.



Tableau des dimensions et capacités modulaires







55SUP192240PT

Fiche technique

Série
ATLANTIC Plus
Indice de protection
IP40/IP55
Résistance aux impacts
IK10/IK09
Couleur
RAL9003
Température d'utilisation
-25°C à +40°C
Matière
Acier laminé à froid
Barrettes de terre
Vendue à part ref 48452
Norme
Certifié CE
Volume modulaire
8 à 12 rangées de 24 modules
Type d'entrée de câble
Par le haut ou par le bas (plaque passe câbles)
Rail DIN
EN option ref 48242
Montage
Sur socle (livré avec l'armoire)
Dimensions
Voir photo
Poids
56kg ou 66kg
Monté câblé
Sur devis, cette armoire électrique disponible en montée câblée sur mesure en fonction de votre besoin.
Intensité maximum
630A
ICW courant assigné de courte durée admissible
33kA pendant 1 seconde
IPK courant assigné de crête admissible
69kA
Tension maximale
1000V en courant alternatif
Température max du joint d'étanchéité
80°C
Température max de la peinture polyester
125°C

Références spécifiques

ean13
8431044043777
