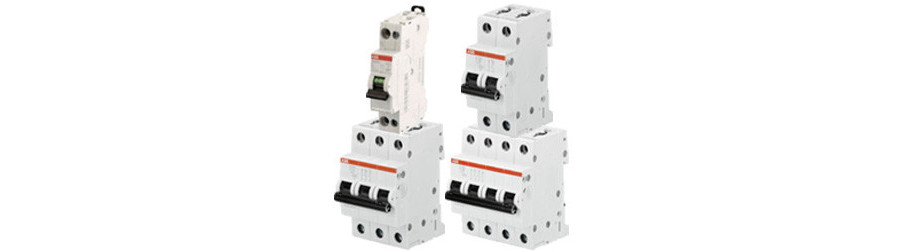

Disjoncteur

Qu'est-ce qu'un disjoncteur et à quoi sert-il ?

Un disjoncteur est un appareil de protection électrique conçu pour interrompre le courant en cas de surcharge ou de court-circuit. Il se distingue de l'interrupteur différentiel par sa capacité à détecter ces anomalies dans le circuit.

Généralement installé dans un tableau électrique, le rôle principal du disjoncteur est de protéger les installations électriques ainsi que les personnes contre les risques d'incendie et d'électrocution. Lorsque le disjoncteur détecte un problème, il coupe immédiatement le circuit, empêchant ainsi toute forme de dommage potentiel.

De quoi se compose un disjoncteur ?

Les disjoncteurs sont composés de plusieurs éléments clés :

  • Le boîtier : Il est généralement en plastique isolant, assurant la protection physique des composants internes.
  • Le mécanisme de déclenchement : C'est lui qui interrompt le circuit en cas de détection d'anomalies comme une surcharge ou un court-circuit.
  • Les bornes de connexion : Elles permettent de connecter le disjoncteur au circuit électrique.
  • L’indicateur de position : Il montre si le disjoncteur est en position ouverte (circuit interrompu) ou fermée (circuit actif).

Ces composants travaillent ensemble pour assurer une protection optimale de vos installations.

Comment choisir un disjoncteur dans notre catalogue ?

Ne pas confondre disjoncteur (divisionnaire) et disjoncteur différentiel

Pour choisir votre disjoncteur il convient de bien faire la différence entre disjoncteur divisionnaire et disjoncteur différentiel. Le premier protège les installations, alors que le second protège les personnes en prévenant des risques d'électrocution. Sa présence est devenue obligatoire dans les installations électriques depuis la norme NFC 15-100.

Le calibre du disjoncteur

La première chose à considérer est la capacité de protection du disjoncteur. Elle doit être adaptée à l'installation électrique que vous souhaitez protéger. Le courant assigné plus couramment appelé "calibre" est exprimé en Ampère. Il correspond à l'intensité maximale du courant ininterrompu que peut recevoir le disjoncteur divisionnaire. Par exemple, pour une installation domestique standard, un disjoncteur de 20 ampères est souvent suffisant.

La norme NFC 15-100 prévoit les calibres maximums des disjoncteurs en fonction du type de circuit électrique et de la section des fils.

Exemple :

  • Circuit lumière, section de fil minimum 1,5mm², calibre max du disjoncteur 16A.
  • Plaque de cuisson, section de fil minimum 6mm² sur un circuit dédié avec un calibre maximum de 32A.

Unipolaire, phase-neutre, bipolaire, triphasé ou tétrapolaire ?

Pour faire choisir parmi les différents types de disjoncteurs, vous devez déterminer le pôle de coupure. Par exemple, un disjoncteur unipolaire ne protège et ne coupe que la phase, alors qu'un modèle bipolaire protège et coupe la phase et le neutre. Un disjoncteur phase neutre protège et coupe la phase mais coupe aussi le neutre.

Quelle courbe de déclenchement choisir ? Courbe C ou Courbe D ?

Le disjoncteur courbe C est le plus couramment utilisé pour les applications résidentielles ou tertiaires. Cependant, dans certaines installations électriques nécessitant un appel de courant plus fort (moteur, climatisation etc ...) l'utilisation d'un disjoncteur courbe D peut-être nécessaire.

Les différents types de disjoncteurs expliqués

Pour mieux comprendre quel disjoncteur choisir, il est utile de connaître les principales catégories disponibles.

Disjoncteur classique

Le disjoncteur classique est celui que l'on retrouve le plus souvent dans les tableaux électriques résidentiels. Il protège efficacement contre les surtensions et courts-circuits.

Disjoncteur différentiel

Ce type de disjoncteur combine la fonction du disjoncteur classique et de l’interrupteur différentiel. Il offre une protection additionnelle contre les défauts d'isolement et prévient les risques d'électrocution.

Disjoncteur de branchement

Principalement utilisé en tête des installations électriques, ce disjoncteur permet également de couper l'ensemble du circuit en cas de besoin. Il est notamment présent à proximité du compteur électrique.

Disjoncteur modulaire

Spécialement conçu pour les installations modernes, il s'intègre facilement dans un appareillage modulaire grâce à sa fixation sur rail DIN. Sa modularité permet de simplifier l'installation et l'entretien des composants électriques.

Disjoncteur divisionnaire Phase Neutre - 4.5kA - Courbe C - 2A
En stock livré en 24H
Disjoncteur divisionnaire Ph+N - 2A - 4.5kA - Courbe C - Connexion rapides haut / bas
Ce disjoncteur divisionnaire bipolaire (Ph+N) de 2A offre une protection efficace pour vos circuits électriques. Il est conçu pour interrompre les courants de court-circuit jusqu'à 4,5 kA, garantissant ainsi la sécurité de votre installation. Avec une courbe de déclenchement C, il est particulièrement adapté aux circuits comportant des équipements à faible courant d'appel. Sa connexion rapide permet une installation facile et rapide, idéale pour les travaux de rénovation ou les nouvelles constructions.
Disjoncteur divisionnaire Phase Neutre - 4.5kA - Courbe C - 10A
En stock livré en 24H
Disjoncteur divisionnaire Ph+N - 10A - 4.5kA - Courbe C - Connexion rapides haut / bas
Ce disjoncteur divisionnaire bipolaire (Ph+N) de 10A offre une protection efficace pour vos circuits électriques. Il est conçu pour interrompre les courants de court-circuit jusqu'à 4,5 kA, garantissant ainsi la sécurité de votre installation. Avec une courbe de déclenchement C, il est particulièrement adapté aux circuits comportant des équipements à faible courant d'appel. Sa connexion rapide permet une installation facile et rapide, idéale pour les travaux de rénovation ou les nouvelles constructions.
Disjoncteur divisionnaire Phase Neutre - 4.5kA - Courbe C - 16A
En stock livré en 24H
Disjoncteur divisionnaire Ph+N - 16A - 4.5kA - Courbe C - Connexion rapides haut / bas
Ce disjoncteur divisionnaire bipolaire (Ph+N) de 16A offre une protection efficace pour vos circuits électriques. Il est conçu pour interrompre les courants de court-circuit jusqu'à 4,5 kA, garantissant ainsi la sécurité de votre installation. Avec une courbe de déclenchement C, il est particulièrement adapté aux circuits comportant des équipements à faible courant d'appel. Sa connexion rapide permet une installation facile et rapide, idéale pour les travaux de rénovation ou les nouvelles constructions.
Disjoncteur divisionnaire Phase Neutre - 4.5kA - Courbe C - 20A
En stock livré en 24H
Disjoncteur divisionnaire Ph+N - 20A - 4.5kA - Courbe C - Connexion rapides haut / bas
Ce disjoncteur divisionnaire bipolaire (Ph+N) de 20A offre une protection efficace pour vos circuits électriques. Il est conçu pour interrompre les courants de court-circuit jusqu'à 4,5 kA, garantissant ainsi la sécurité de votre installation. Avec une courbe de déclenchement C, il est particulièrement adapté aux circuits comportant des équipements à faible courant d'appel. Sa connexion rapide permet une installation facile et rapide, idéale pour les travaux de rénovation ou les nouvelles constructions.
Disjoncteur divisionnaire Phase Neutre - 4.5kA - Courbe C - 32A
En stock livré en 24H
Disjoncteur divisionnaire Ph+N - 32A - 4.5kA - Courbe C - Connexion rapide en haut et à vis en bas
Ce disjoncteur divisionnaire bipolaire (Ph+N) de 32A offre une protection efficace pour vos circuits électriques. Il est conçu pour interrompre les courants de court-circuit jusqu'à 4,5 kA, garantissant ainsi la sécurité de votre installation. Avec une courbe de déclenchement C, il est particulièrement adapté aux circuits comportant des équipements à faible courant d'appel.
Disjoncteur Phase Neutre - 3KA - Courbe C - 2A à 32A
En stock livré en 24h
Disponible en calibre 2A, 10A, 16A, 20A et 32A, ce disjoncteur 3kA fabriqué par Eur'Ohm peut être utilisé sur des tableaux électriques en habitat.
Conforme à la norme NF EN 60898-1, ce disjoncteur phase neutre dispose d'un pouvoir de coupure 3kA Ce disjoncteur modulaire n'occupe qu'un module sur un tableau et se monte sur rail DIN.
Coupler votre disjoncteur avec un interrupteur différentiel phase neutre, vous permet d'obtenir un disjoncteur différentiel.
Disjoncteur Phase Neutre 4.5kA à raccordement rapide - Courbe C - 2A à 32A
En stock livré en 24h
Disjoncteur Phase + Neutre 4,5kA SN201 Courbe C - 2A à 32A à raccordements rapide. Le disjoncteur Phase+ Neutre est certifié NF. Disponible en calibre 2A, 10A, 16A, 20A et 32A
Ce modèle commande et protège les circuits contre les surcharges et les courts-circuits. Disponible en Courbe C, ce modèle protège des charges résistives et inductives avec courant d'appel moyen
Disjoncteur triphasé 6kA - Courbe D - 10A à 63A
En stock livré en 24h
Ce disjoncteur certifié CE est composé de 3 modules.  Sa courbe D lui permet de protéger des circuits électriques à forte pointe de courant (ex: moteur industriel).
Ce disjoncteur tripolaire appartient à la série ABB S200L.
Pour un disjoncteur tripolaire + neutre, nous vous conseillons les modèles tétrapolaires.
Disjoncteur triphasé 6kA - Courbe C - 10A à 63A
En stock livré en 24h
Disjoncteur triphasé 3 pôles disponible de 10A  à 63A.
Ce disjoncteur courbe C (également disponible en courbe D) possède un pouvoir de coupure de 6kA.
Appartenant à la série S200 de ABB, il peut être accouplé à un bloc différentiel triphasé.
Disjoncteur triphasé de qualité certifié NF fabriqué par ABB.
Disjoncteur tétrapolaire 3P+N - 10kA - Courbe C - 6A à 63A
En stock livré en 24h
Disjoncteur tétrapolaire, ABB de la série S200M, certifié NF, compatible avec un déclencheur MX.
Ce disjoncteur 10kA courbe C est généralement utilisé dans une armoire électrique TGBT dans l'industrie ou le tertiaire.
Il peut être associé à un bloc différentiel 4 pôles en 30mA ou en 300mA pour former un disjoncteur différentiel tétrapolaire.
Disjoncteur de qualité fabriqué par ABB.
Porte fusible 8x31 - 20A - 1 à 4 pôles
En stock livré en 24h
Gamme d’interrupteurs-fusibles E 90 pour fusibles cylindriques 8,5 x 31,5 mm, calibre In 20A, fabriquée par ABB.
Conçue pour fournir une protection contre les courts-circuits et les surtensions.
Ces produits sont disponibles dans une gamme complète de 1 à 4 pôles (1, 1 + N, 2, 3, 3 + N) et assurent la déconnexion en accord avec l’IEC 60947-3.
Chaque pôle du porte-fusibles 20A occupe une largeur de 17,5 mm sur le tableau. Se monte sur le rail DIN de votre coffret électrique.
Porte fusibles 14x51 - 50A - 1 à 4 pôles
Expédition sous 2 à 5 jours
Gamme d’interrupteurs-fusibles E 90 pour fusibles cylindriques 14 x 51 mm, calibre In 50A, fabriquée par ABB.
Conçue pour fournir une protection contre les courts-circuits et les surtensions.
Ces produits sont disponibles dans une gamme de 1 à 4 pôles (1, 1+N, 2, 3, 3 + N) et assurent la déconnexion en accord avec l’IEC 60947-3.
Chaque pôle du porte fusible 50A occupe une largeur de 17,5 mm sur le tableau. Se monte sur le rail DIN de votre coffret électrique.
Porte fusibles 22x58 - 125A - 1 à 4 pôles
En stock livré en 24h
Gamme d’interrupteurs-fusibles E 90 pour fusibles cylindriques 22 x 58 mm, calibre In 125A, fabriquée par ABB.
Conçue pour fournir une protection contre les courts-circuits et les surtensions.
Ces produits sont disponibles dans une gamme complète de 1 à 4 pôles (1, 1 + N, 2, 3, 3 + N) et assurent la déconnexion en accord avec l’IEC 60947-3.
Chaque pôle du porte fusible 125A occupe une largeur de 17,5 mm sur le tableau. Se monte sur le rail DIN de votre coffret électrique.
Disjoncteur tétrapolaire 3P+N - 10kA - Courbe C - 10A à 80A
En stock livré en 24h
Disjoncteur triphasé + neutre (tétrapolaire) fabriqué par la marque industrielle IMO.
Ils offrent un pouvoir de coupure de 10kA idéal pour les armoires électriques industrielles.
Équipés d'une connexion à vis, ces disjoncteurs courbe C offrent un excellent rapport qualité prix. Ils sont certifiés CE.
Ce disjoncteur 3P+N occupe 4 modules sur un rail DIN.
Disjoncteur triphasé 6kA - Courbe C - 2A à 63A
En stock livré en 24h
Disjoncteur 3 pôles sans neutre pour installation triphasé 380V/400V.
Fabriqué par IMO, une marque industrielle, ce disjoncteur de qualité professionnelle est garantie 2ans. Certifié CE ce disjoncteur répond au standard de qualité européen, il peut être installé dans n'importe quel tableau électrique triphasé nécessitant un disjoncteur tripolaire sans neutre.
Il possède un pouvoir de coupure de 6kA en courbe C. Ce disjoncteur est généralement protégé par un interrupteur différentiel triphasé.
Disjoncteur unipolaire - 6kA - Courbe C - 10A à 40A
En stock livré en 24h
Disjoncteur S201L 6kA 1P C 10A à 40A ABB
Raccordement à vis - 1 Module
Pouvoir de coupure 6kA (tertiaire) selon la norme EN60947-2.
Commande et protection des circuits contre les surcharges et les courts-circuits.
Courbe C : protection des charges résistives et inductives avec courant d’appel moyen au démarrage.
Disjoncteur bipolaire 10kA - Courbe C/D - 2A à 63A
En stock livré en 24h
Ce disjoncteur bipolaire possède un pouvoir de coupure de 10000A en courbe C, il est généralement utilisé pour les installations électriques tertiaires.
Disjoncteur qui occupe 2 modules et proposé de 2A à 63A. Le disjoncteur bipolaire est associable avec des blocs différentiels bipolaires pour vous permettre d'avoir un disjoncteur différentiel.
Fabriqué en Hongrie et certifié NF, ce disjoncteur vous offre sécurité et fiabilité pour la protection de votre appareillage électrique
Disjoncteur triphasé 10kA - Courbe C - 10A à 63A
Derniers articles en stock
Disjoncteur triphasé 3 pôles disponible de 10A à 63A. Ce disjoncteur courbe C possède un pouvoir de coupure de 10kA.
Appartenant la série S200 de ABB, il peut être accouplé à un bloc différentiel triphasé.
Disjoncteur triphasé de qualité certifié NF fabriqué par ABB.
Principaux accessoires associables : dispositif de cadenassage, contacts auxiliaires, bobine à émission ou à manque, commande motorisée...
Disjoncteur tétrapolaire 3P+N - 50kA - 250A TMD avec déclencheur
Expédition sous 5 à 10 jours
Disjoncteur boitier moulé 250A tétrapolaire: 4 pôles et 4 déclencheurs magnétothermiques.
Possédant un pourvoir de coupure de 50kA, il est réglable de 200A à 250A et peut se fixer une plaque de fond et être monté sur un rail DIN.
Serrage des câbles par vis, avec cosse à œillet (vis 6 pans)
Le disjoncteur est accouplable avec le bloc différentiel tétrapolaire et offre une protection contre les courants de fuite à la terre. Permet de constituer un disjoncteur différentiel (réglage du différentiel de 30mA à 10A)
Cache borne et bloc différentiel disponibles en accessoires
Disjoncteur tétrapolaire 3P+N - 50kA - 160A avec déclencheur XT2S
Expédition sous 5 à 10 jours
Disjoncteur boitier moulé 160A tétrapolaire: 4 pôles et 4 déclencheurs magnétothermiques.
Possédant un pouvoir de coupure de 50kA et d'une puissance de 160A, il peut se fixer une plaque de fond et être monté sur un rail DIN.
Serrage des câbles par vis, avec cosse à œillet (vis 6 pans)
Le disjoncteur est accouplable avec le bloc différentiel tétrapolaire XT2 (voir détail en description). Permet de constituer un disjoncteur différentiel (réglage du différentiel de 30mA à 10A)
Cache borne et bloc différentiel disponible en accessoires
Disjoncteur tétrapolaire EP60 6kA - Courbe D - 16A
En stock livré en 24h
Ce disjoncteur 4P occupe 4 modules dans votre armoire électrique.
Un module équivaut à environ 17.5mm Disponible en courbe D, ce disjoncteur tétrapolaire convient aux applications résidentielles, commerciales et industrielles.
Ce modèle est disponible en courbe D en calibre de 16 A.
Si vous souhaitez un ampérage de 10A à 63A, nous vous redirigeons vers notre disjoncteur tétrapolaire Courbe D 6KA de la marque ABB.
Disjoncteur tétrapolaire 3P+N - 10kA - Courbe D - 10A à 63A
Derniers articles en stock
Disjoncteur tétrapolaire Courbe D 10kA ABB
Raccordement à vis - 10kA (4 Modules)
Plusieurs ampérages disponibles : 10A, 16A, 20A, 25A, 32A, 40A, 50A et 63A.
Commande et protection des circuits contre les surcharges et les courts-circuits.
Courbe D : protection des circuits alimentant des charges avec fort courant d’appel à la fermeture du circuit.
Disjoncteur bipolaire 10kA - Courbe D - 2A à 50A
En stock livré en 24h
Conçu pour la protection des installation électriques, ce disjoncteur bipolaire courbe D 2 pôles 10kA est fabriqué par IMO.
Disponible de 2A à 63A, le disjoncteur bipolaire 10kA est conforme à la norme CE et est davantage utilisé pour un usage industriel.
Pour un usage particulier, un disjoncteur d'un plus faible pouvoir de coupure est recommandé.
Disjoncteur triphasé 10kA - Courbe D - 2A à 63A
Derniers articles en stock
Le disjoncteur triphasé 10kA est de courbe D. Davantage utilisé pour un usage industriel, le disjoncteur triphasé 10kA est disponible de 2A à 63A.
Il est certifié CE et fabriqué par la marque IMO spécialisé dans la fabrication de disjoncteurs.
A la différence d'un disjoncteur courbe C, le courbe D peut laisser passer et supporter un passage de courant un peu plus important au démarrage sans disjoncter.
Occupe 3 pôles sur un tableau électrique.
Disjoncteur tétrapolaire 3P+N - 10kA - Courbe C - 4A à 63A
En stock livré en 24h
Disjoncteur tétrapolaire 15kA courbe C peux être utilisé dans l'industrie ou le tertiaire et installé dans une armoire électrique TGBT
Ce disjoncteur tétrapolaire de la série S200M est fabriqué par ABB. Certifié NF, il est compatible avec de nombreux accessoires tel qu'un déclencheur MX, contact auxiliaire, bobine à émission, commande motorisée...
Il peut être associé à un bloc différentiel 4 pôles en 30mA ou en 300mA pour former un disjoncteur différentiel tétrapolaire.
Disjoncteur bipolaire de branchement 500mA - sélectif de 15A à 45A
Derniers articles en stock
Disjoncteur de branchement différentiel, certifié NF de la marque Michaud. Disjoncteur bipolaire de branchement sélectif 500mA - 15-30-45A. Il permet de protéger le réseau électrique des courts-circuits. Ce disjoncteur se monte sur un panneau de contrôle ENEDIS.

Calibre sélectif : 15A, 30A ou 45A
Sensibilité différentielle : 500mA 250v-50Hz
Capacité de raccordement : 50 mm² rigide, 35 mm² souple
Compteur d'énergie B23 triphasé à mesure directe 65A
Derniers articles en stock
Compteur B23 Triphasé Modbus Mesure Directe 65A Steel Mid.
Compteur sur rail DIN compact et avancé avec un affichage rétroéclairé facile à lire. Le compteur est destiné à être utilisé dans les bâtiments commerciaux ou résidentiels. Le compteur peut être utilisé dans des systèmes à 3 ou 4 fils, avec plusieurs valeurs d'instrumentation.
25 alarmes possibles et des journaux d'événements. Connexion directe triphasée pour énergie active. Une sortie pour impulsions ou alarme. etc. Communication RS-485 via Modbus RTU ou bus EQ. Classe de précision 1.0 (ou B pour les compteurs MID). Les compteurs sont homologués CEI + homologués MID et vérifiés.
Disjoncteur différentiel Phase Neutre - 4,5kA - 30mA - Type AC - Courbe C - 6A à 40A
En stock livré en 24h
Le disjoncteur différentiel phase neutre 30mA de type AC et courbe C possède un pouvoir de coupure de 4,5kA.
Fabriqué par ABB et provenant de la série DS201L, il se décline en calibre 6A à 40A.

Certification NF
le neutre se trouve à gauche
il occupe deux modules sur un tableau électrique.
Capacité de raccordement : Borne avant (câble) 16mm² / Borne arrière (peigne ou câble) pas disponible sur cette version
Couple de serrage : Haut 1.2Nm / Bas 2.8 Nm

Retrouvez les principaux accessoires du disjoncteur différentiel de la série DS201L en description
Disjoncteur différentiel Phase Neutre - 10kA - 300mA - Type A - Courbe C - 6A ou 25A
Expédition sous 5 à 10 jours
Certifié NF, ces disjoncteurs différentiels de qualité professionnelle sont fabriqué par ABB. Ils assurent une protection différentielle 300mA sur votre tableau électrique en 230V monophasé. De type AC, ils possèdent un pouvoir de coupure du 10000A.
Ce disjoncteur différentiel 300mA se monte sur un rail DIN, il occupe 2 modules.
Disjoncteurs diff 6A et 25A pour applications tertiaire, résidentiel et industriel.
Disjoncteur magnétothermique pour moteur triphasé MS116
En stock livré en 24h
Les disjoncteurs-moteurs (MMS) sont des dispositifs de protection pour le circuit principal. Ils combinent commande et protection de moteur dans un seul appareil.
La gamme MS116 d'ABB offre une protection de moteur jusqu'à 15.5 kW (400 V) / 32 A avec une largeur de 45 mm. Elle présente des fonctionnalités supplémentaires : sectionnement intégré, compensation de température, mécanisme à déclenchement libre et poignée rotative avec indicateur de position.
Le disjoncteur-moteur convient aux applications triphasées et monophasées.
Nous proposons un coffret étanche spécialement conçu pour actionner les disjoncteur-moteurs.
Coffret tétrapolaire coupe circuit à cartouches 22x58
Derniers articles en stock
Coupe-circuit tétrapolaire à cartouches 22x58 (fusibles non fournis), il opère en tant que coupe circuit principal sur le tableau d'abonné.
Les bornes à vis des coupe-circuit tétrapolaire 22 x 58 peuvent recevoir des fils de section 6 à 35 mm2 en cuivre ou aluminium.
Les vis des bornes sont en INOX pour une longue durée de vie.
