Démarrage moteur

Réaliser la commande et la protection de vos moteurs électriques grâce à nos coffrets de démarrage fabriqué par ABB. Vous pouvez utiliser ces boitiers de démarrages moteurs sur des installations électriques avec des tensions allant 220V à 380V.

Ces boitiers sont à équipé d'un relai thermique pour contacteur, idéal pour compléter pour installation électrique.

Sous-catégories

Variateur de fréquence

Les variateurs de fréquences sont fabriqués par la marque anglaise IMO reconnu pour la qualité et la durabilité de ses produits depuis plus de 35ans. Disponible en 2 versions : variateur de fréquence monophasé et variateur de fréquence triphasé, les entrées se font en 200/240V pour le mono et en 380/400V pour le tri.

A quoi sert un variateur de fréquence ?

Un variateur de fréquence permet de contrôler la vitesse d'un moteur électrique et faire varier la fréquence de base du réseau qui est de 50Hz.

Quels sont les avantages d'un variateur de fréquence ?

Améliorer le contrôle des procédures,
Une consommation d'énergie contrôlé et réduite optimisant de ce fait l'énergie qui est générée
Les applications de contrôle des moteurs voient leurs contraintes mécaniques diminuées
Améliorer le fonctionnement des applications basé sur des moteurs électriques

Démarreurs progressifs

Les démarreurs progressifs ABB : fiabilité, sécurité et qualité apportées au secteur industriel.

Qui peut être concerné par les démarreurs progressifs ?

Que vous soyez consultant, OEM, tableautier ou utilisateur final, un démarreur progressif sera bénéfique pour votre activité : sécurisation de la fiabilité des moteurs, amélioration de l’efficacité d'installation et augmentation de la productivité des applications.

À quoi sert un démarreur progressif ?

Sécuriser la fiabilité des moteurs : Les démarreurs progressifs ABB augmentent la durée de vie de vos moteurs en les protégeant contre les contraintes électriques. Les courants de démarrage sont optimisés en fonction de votre charge, de votre application et de la taille de votre moteur. Plus de dix fonctionnalités de protection de moteur sont intégrées pour sécuriser votre moteur contre les variations de charge et les irrégularités du réseau.
Améliorer l’efficacité d'installation : Réduisez votre temps d’installation et la taille de vos tableaux en disposant de toutes les fonctions dont vous avez besoin dans votre démarreur progressif. Nos démarreurs progressifs sont simples à installer grâce à leur conception compacte et aux nombreuses fonctions intégrées. Le bypass intégré permet d'économiser de l’énergie et de l’espace tout en réduisant la production de chaleur. Une solution complète de démarrage de moteur dans une seule unité.
Augmenter la productivité des applications : Réduisez le nombre d’arrêts dans votre production en laissant votre démarreur progressif agir après le démarrage. Nos démarreurs progressifs réduisent les contraintes mécaniques sur vos applications de moteurs et augmenteront ainsi votre productivité. Le contrôle de couple, le nettoyage de pompe, le frein moteur et de nombreuses autres fonctions vous permettent de bénéficier de tout le potentiel de votre procédé.

Comment choisir mon démarreur progressif ?

1. Déterminez la gamme de démarreurs progressifs :

Tout d’abord, déterminez quelle gamme de démarreurs progressifs répondra aux besoins de l’application et du moteur.
Étudier les gammes à votre disposition et la plage de puissance couverte par chacune.

2. Faites correspondre la taille du démarreur progressif avec le courant moteur :

Une fois la gamme sélectionnée, vous devez ensuite choisir la taille appropriée.
Le choix d’un démarreur progressif repose sur le courant.
Trouvez le démarreur progressif adapté au courant moteur.

3 Affinez et sélectionnez la bonne taille :

La dernière étape consiste à affiner la sélection. À cet effet, les trois facteurs ci-dessous doivent être pris en compte :

Charge normale ou intensive : si la charge se caractérise comme une charge lourde, sélectionnez la taille suivante dans la gamme de démarreurs progressifs.
Température ambiante élevée
Haute altitude

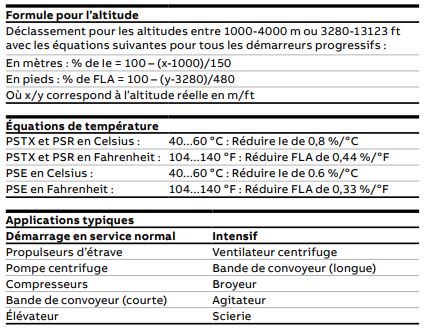

Utilisez les équations et le tableau ci-dessous pour trouver l’équation de reclassification appropriée.

Remarque : Si l’application est plus compliquée et présente des exigences spécifiques en matière de temps d'accélération, de courant démarrage maximum ou de nombre de démarrages par heure, le logiciel proSoft doit être utilisé pour affiner la sélection.

Quelles sont les applications courantes des démarreurs progressifs ?

Pompes, ventilateurs, compresseurs et convoyeurs, un démarreur progressif peut faire des merveilles avec vos opérations. Dotés de fonctions utiles, ils réduisent l’usure de vos équipements, améliore la fiabilité de vos processus et augmente la productivité globale :

Démarreurs progressifs contrôlant les pompes : Élimine les coups de bélier grâce au contrôle du couple / Maintient les tuyaux et les pompes propres / Évite le fonctionnement à vide grâce à une protection contre les sous-charges.
Démarreurs progressifs contrôlant les ventilateurs : Démarrage progressif adapté à l’application / Arrêts rapides avec frein moteur / Évitent les mouvements indésirables avec le frein d’arrêt.
Démarreurs progressifs contrôlant les compresseurs : Contrôle complet du courant avec la limite de courant / Démarrage pleine tension pour compresseurs scroll / Protection contre les inversions de phase pour une mise en service sans problème.
Démarreurs progressifs contrôlant les convoyeurs à bande : Évitent les surchauffes avec la protection contre les surcharges / Flexibilité accrue avec le déplacement en vitesse lente / Fonctionnement continu avec le mode « limp ».

Comment câbler mon démarreur progressif ?

Pour chaque exemple de câblage avec des éléments, nous vous proposons en relation avec ABB 3 schémas de câblage du démarreur selon son ampérage :

PSR3 à PSR16 est un démarreur allant de 3,4A à 15,2A
PSR25 à PSR45 est un démarreur allant de 24,2A à 46,2A
PSR60 à PSR105 est un démarreur allant de 59,4A à 104A

1- Comment câbler mon démarreur progressif avec MMS?

2- Comment câbler mon démarreur progressif avec MMS et contact auxiliaire ?

Schéma de câblage pour démarreur PSR3 à PSR16

Schéma de câblage pour démarreur PSR25 à PSR45

Schéma de câblage pour démarreur PSR60 à PSR105

3- Comment câbler mon démarreur progressif avec fusibles, contacteur et O.L.?

Schéma de câblage pour démarreur PSR3 à PSR16

Schéma de câblage pour démarreur PSR25 à PSR45

Schéma de câblage pour démarreur PSR60 à PSR105

Ranger par:

Vue

Il y a 6 produits.

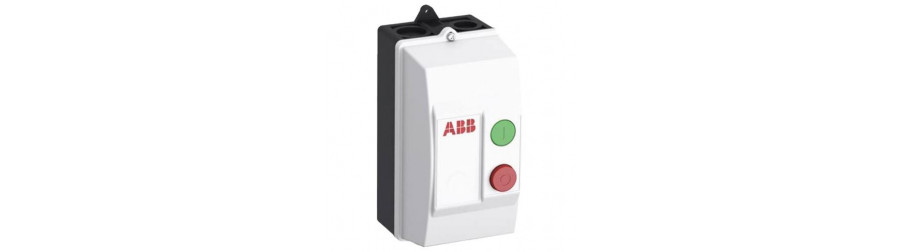

Boîtier de démarrage moteur avec contacteur 4kw 9a avec bobine 220v/380v

Derniers articles en stock

Boîtiers de démarrage moteur - ABB

Les boîtiers de démarrage DRAF sont équipés de contacteur 4kW 9A avec bobine 100/250V et 250/500V.

Pour parfaire votre installation de moteur électrique, n'oubliez pas de vous munir d'un Relais Thermique

Vous trouverez en description un schéma de câblage pour les Boîtiers de démarrage moteur DRAF

95,50 €

Détails Voir les détails

Déclinaisons	Référence	Caractéristiques	Stock	prix	Quantité
En stock livré en 24h
tension bobine : Bobine 220V Référence : H214453	H214453	Bobine 220V	En stock livré en 24h	95,50 € TTC	95,50 € TTC
En stock livré en 24h
tension bobine : Bobine 380V Référence : H214484	H214484	Bobine 380V	En stock livré en 24h	95,50 € TTC	95,50 € TTC

Variateur de fréquence monophasé 200/240V - 4,2A ou 10A

Variateur de fréquence monophasé 200/240V - 0,75kW ou 2,2kW

Expédition sous 2 à 5 jours ouvrés

Variateur de fréquence monophasé de la série SD1 de chez IMO

Avec une entrée de 200/240V, ce variateur de fréquence mono vous est proposé en deux versions :

Variateur 0,75kW avec un courant de sortie de 4,2A et une protection 16A. Une section de câble électrique de 1,5mm² est recommandée.
Variateur 2,2kW avec un courant de sortie de 10A et une protection 40A. Une section de câble électrique de 2,5mm² est recommandée.

Plus d'informations sur le variateur de fréquence en description. Existe aussi en version variateur triphasé 380/400V.

Console déportée avec ou sans fonction copie, support console pour porte d'armoire, autant d'accessoires qui peuvent venir compléter votre variateur.

328,38 €

Détails Voir les détails

Déclinaisons	Référence	Caractéristiques	Stock	prix	Quantité
Expédition sous 2 à 5 jours ouvrés
type de variateur : Variateur de fréquence 0,75kW - 4,2A Référence : SD142A21	SD142A21	Variateur de fréquence 0,75kW - 4,2A	Expédition sous 2 à 5 jours ouvrés	182,16 € TTC	182,16 € TTC
Expédition sous 2 à 5 jours ouvrés
type de variateur : Variateur de fréquence 2,2kW - 10A Référence : SD110A21	SD110A21	Variateur de fréquence 2,2kW - 10A	Expédition sous 2 à 5 jours ouvrés	328,38 € TTC	328,38 € TTC

Variateur de fréquence triphasé 380/400V - 1,5kW à 22kW

Derniers articles en stock

Variateur de fréquence triphasé à entrée 380/400V. Existe aussi en version variateur monophasé 200/240V, ces variateurs sont fabriqués par la marque IMO et font partie de la série SD1.
Disponible de 1,5kW à 22kW selon modèle sélectionné, le variateur de fréquence permet de contrôler la vitesse d'un moteur électrique dans l'optique d'améliorer notamment la consommation d'énergie générée.
Dimensions et informations techniques sur le variateur en description.

388,49 €

Détails Voir les détails

Déclinaisons	Référence	Caractéristiques	Stock	prix	Quantité
Expédition sous 2 à 5 jours
type de variateur : Variateur de fréquence 4kW - 9,5A Référence : SD195A43	SD195A43	Variateur de fréquence 4kW - 9,5A	Expédition sous 2 à 5 jours	468,00 € TTC	468,00 € TTC
En stock livré en 24h
type de variateur : Variateur de fréquence 7,5kW - 18,5A Référence : SD1185A43	SD1185A43	Variateur de fréquence 7,5kW - 18,5A	En stock livré en 24h	728,40 € TTC	728,40 € TTC
Expédition sous 2 à 5 jours
type de variateur : Variateur de fréquence 11kW - 25A Référence : SD125A43	SD125A43	Variateur de fréquence 11kW - 25A	Expédition sous 2 à 5 jours	934,60 € TTC	934,60 € TTC
En stock livré en 24h
type de variateur : Variateur de fréquence 15kW - 32A Référence : SD132A43	SD132A43	Variateur de fréquence 15kW - 32A	En stock livré en 24h	1 142,16 € TTC	1 142,16 € TTC
Expédition sous 2 à 5 jours
type de variateur : Variateur de fréquence 22kW - 45A Référence : SD145A43	SD145A43	Variateur de fréquence 22kW - 45A	Expédition sous 2 à 5 jours	1 625,57 € TTC	1 625,57 € TTC
En stock livré en 24h
type de variateur : Variateur de fréquence 1,5kW - 4,2A Référence : SD142A43	SD142A43	Variateur de fréquence 1,5kW - 4,2A	En stock livré en 24h	388,49 € TTC	388,49 € TTC

Démarreur progressif PSR 12A à 30A 600V - Tension 230V

Expédition sous 3 à 4 semaines

Démarreur progressif de la gamme PSR de chez ABB

De 12A à 30A selon modèle, les démarreurs progressifs disposent d'une tension de fonctionnement de 600V pour une tension d'alimentation de 230V. Voir l'ensemble de la gamme accessible en description. Autres calibres sur demande.

Courant de fonctionnement nominal : 3...105 A
Tension opérationnelle : 208...600 V CA
Tension d’alimentation de commande nominale 230V
Deux phases contrôlées.
Démarrage progressif avec rampe de tension
Arrêt progressif avec rampe de tension
Bypass intégré pour des économies d’énergie et une facilité d’installation
Applications typiques : Propulseur d’étrave / Pompe centrifuge / Compresseur / Bande de convoyeur (courte) / Élévateur.

Tout ce qu'il y a à savoir sur la gamme et sur les accessoires du démarreur 230V en description.

Nous proposons également un démarreur progressif en tension 24V sur notre site.

315,78 €

Déclinaisons	Référence	Caractéristiques	Stock	prix	Quantité
Expédition sous 3 à 4 semaines
type de démarreur progressif : Démarreur progressif PSR 12A - tension 230V Référence : 800007	800007	Démarreur progressif PSR 12A - tension 230V	Expédition sous 3 à 4 semaines	315,78 € TTC	315,78 € TTC
Expédition sous 3 à 4 semaines
type de démarreur progressif : Démarreur progressif PSR 25A - tension 230V Référence : 800011	800011	Démarreur progressif PSR 25A - tension 230V	Expédition sous 3 à 4 semaines	385,69 € TTC	385,69 € TTC
Expédition sous 3 à 4 semaines
type de démarreur progressif : Démarreur progressif PSR 30A - tension 230V Référence : 800013	800013	Démarreur progressif PSR 30A - tension 230V	Expédition sous 3 à 4 semaines	518,78 € TTC	518,78 € TTC

Démarreur progressif PSR 16A à 25A 600V Tension 24V

Disponible sous 3 à 4 semaines

Démarreur progressif PSR de chez ABB allant de 16A à 25A selon modèle.

Tension d'isolement nominale : 600V
Tension d'alimentation : 24V
Le démarreur est utile pour de nombreuses applications : propulseur d'étrave, compresseur, élévateur, pompe centrifuge...

Démarrage progressif avec rampe de tension
Arrêt progressif avec rampe de tension
Bypass intégré pour des économies d’énergie et une facilité d’installation
Configuration simple via trois potentiomètres
Relais de marche et de fin de rampe disponibles pour la surveillance
Kits disponibles pour la connexion aux disjoncteurs moteur d’ABB (MMS)
Disponible en d'autres ampérage sur demande. Voir en description la gamme complète de démarreurs progressif de tension 24V.

Nous proposons également un démarreur progressif en tension 230V sur notre site.

360,89 €

Déclinaisons	Référence	Caractéristiques	Stock	prix	Quantité
Disponible sous 3 à 4 semaines
type de démarreur progressif : Démarreur progressif PSR 16A - tension 24V Référence : 800041	800041	Démarreur progressif PSR 16A - tension 24V	Disponible sous 3 à 4 semaines	360,89 € TTC	360,89 € TTC
Disponible sous 3 à 4 semaines
type de démarreur progressif : Démarreur progressif PSR 25A - tension 24V Référence : 800042	800042	Démarreur progressif PSR 25A - tension 24V	Disponible sous 3 à 4 semaines	385,69 € TTC	385,69 € TTC

Tête Arret d'urgence IMO à clé 40mm

En stock expédié en 24h

Tête Arret d'urgence IMO à clé 40mm

21,41 €
