Peigne tableau électrique et Peigne disjoncteur

Peigne

Peigne d'alimentation ou peigne de distribution, l'appellation peut différer mais il est incontestable que le peigne électrique permet un gain de temps non négligeable lors du câblage de votre appareillage modulaire.

Il existe deux types de peignes électriques : soit il est horizontal soit il vertical, choisissez le vôtre selon votre installation électrique et les disjoncteurs sélectionnés.

Borne simple 1P - 63A / 400V 25mm²
En stock expédié en 24h
Borne de raccordement à languette 1P 63A / 400V 25mm² pour peigne Eur’Ohm. La borne permet de réaliser une connexion au niveau d'une rangée de tableau.

Nombre de pole : 1
Dimensions : 2 x 3,5 x 2,2 cm | 1P 1x25mm²
Poids : 0.01kg
Marque : Eur’Ohm
Couleur : Blanc

Existe également en borne double 1P+N

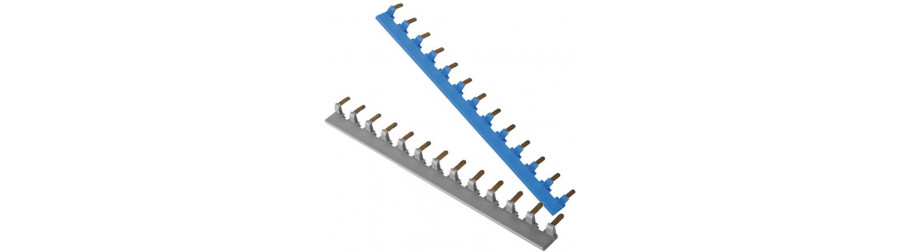

Peigne horizontal 1P réversible bleu/noir 13 modules
En stock livré en 24h
Peigne réversible unipolaire 1P permet de raccorder rapidement vos disjoncteurs 3kA.
Ce peigne d'alimentation est reversible en bleu/noir et permet de connecter 13 modules ou 13 disjoncteurs par exemple. Penser à en commander deux pour faire le phase et neutre.
Peigne unipolaire horizontal 63A, il se raccorde indifféremment sur les bornes à connections automatiques ou à vis.
Découvrez notre tableau de compatibilité de nos peignes phase neutre pour le raccordement avec nos interrupteurs différentiels.
Peigne horizontal 1P+N pour interrupteur différentiel 40A et 63A
En stock livré en 24h
Peigne horizontal 1P+N pour alimentation directe d'une rangée d'interrupteur différentiel 40A et 63A.

Fabriqué par Eurohm, le peigne d'alimentation phase neutre 40A 19069 dispose de 12 modules contre 10 modules pour le peigne phase neutre 63A référence 19081.

Découvrez notre tableau de compatibilité de nos peignes pour le raccordement avec nos interrupteurs différentiels.
Peigne phase neutre 1 mètre 56 modules ABB
En stock livré en 24h
Peigne d'alimentation phase neutre mesurant 1 mètre pour alimenter 56 modules. Intensité maximale 63A.
Fabriqué par ABB (anciennement General Electric), ce peigne phase neutre est à couper à la demande en fonction de la largeur de votre tableau électrique.

Jeu de barres à picots de 1 mètre pour alimentation disjoncteurs livré en kit : 1 peigne neutre + 1 peigne phase + 10 embouts noirs + 10 embouts bleus.

Peigne équipé de broches 10mm² pour disjoncteur (1 module) 3kA ou 4,5kA/6kA

ATTENTION Pour faciliter le transport, ce peigne peut être coupé en 2.
Embouts isolants cache dents phase neutre de peigne ABB
En stock livré en 24h
Capuchons jaunes permettant de protéger les dents non utilisées du peigne dans votre tableau électrique.

Ces embouts isolants permettent de ne pas couper le peigne et de garder ces broches disponibles si vous ajoutez des disjoncteurs supplémentaires dans le futur.

Vendu par 5 capuchons jaunes

Le peigne sur la photo n'est pas livré avec les embouts.

Peigne bipolaire 2P ABB pour disjoncteur 2 modules
En stock livré en 24h
Peigne bipolaire 2P pour disjoncteur 2 modules en courbe C ou courbe D. Peigne simple compatible avec les gammes de disjoncteurs ABB S200, E90, F200 et DS200 en version 2 pôles.

Non compatible avec les disjoncteurs phase neutre 1 module.

Disponible en différentes longueurs pour adapter à votre besoin : 210mm de longueur (version 12 modules ou 6x2P) ou longueur 1015mm (version 58 modules ou 29x2P). Section 10mm² ou 16mm²

Voir le schéma du peigne bipolaire simple en description

Pour en savoir plus sur le courant admissible par les accessoires de raccordement, allez plus bas en description
Peigne tripolaire 3P triphasé sans neutre
En stock livré en 24h
Peigne tripolaire pour disjoncteur triphasé sans neutre compatible avec les gammes ABB série S200 et E90 en version 3 pôles.

Disponible en différentes longueurs pour adapter à votre besoin : 200mm de longueur (version 12 modules ou 4x3P) ou longueur 1050mm (version 60 modules ou 15x3P).

Voir le schéma du peigne tripolaire simple en description

Pour en savoir plus sur le courant admissible par les accessoires de raccordement, allez en description du peigne bipolaire.
Peigne de répartition tétrapolaire phase neutre
En stock livré en 24h
Peigne tétrapolaire d'une section de 16mm² et de 60 modules (17.5mm par modules) permettant de distribuer vos phases sur des disjoncteurs phase neutre.

Arrivée par le haut. Phase neutre à ressort
Peigne d'un mètre à recouper.
Ce peigne peut vous être livré coupé en 2 pour faciliter le transport.
Peigne vertical 1P+N pour interrupteur différentiel 40A et 63A
En stock livré en 24h
Peigne vertical 1P+N pour alimentation d'une rangée par le haut d'interrupteur différentiel 40A et 63A dans votre tableau électrique.


19073 : peigne vertical permet de raccorder 2 inter diff 40A Eurohm (réf 23240 ou 23340)
19082 : peigne vertical permet de raccorder 2 inter diff 63A Eurohm (réf 23263 ou 23363)


Attention : il n'est pas possible de raccorder un inter diff 40A avec un 63A avec des peignes verticaux de cette gamme.

Découvrez notre tableau de compatibilité de notre gamme de peignes phase neutre verticales pour le raccordement avec nos interrupteurs différentiels.
