Coffret de maintenance

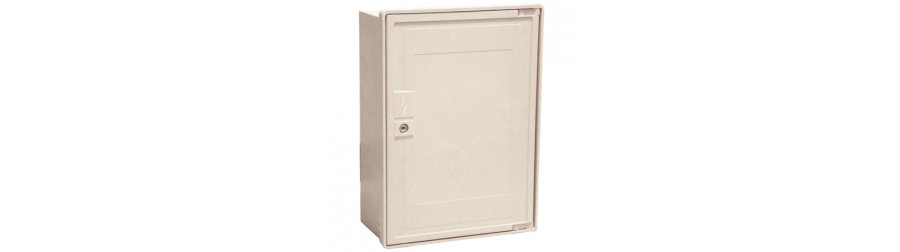

Coffret S20 nu avec sigle éclair, il est constitué d'une cuve et d'une porte à ouverture latérale avec une serrure rectangle.
Les coffrets équipés sont destinés à la maintenance des branchements individuels BPL. Ils assurent la coupure et la protection du client. Ils sont installés en limite de propriété.
Le branchement peut être monophasé (jusqu’à 90 A soit 18 kVA) ou triphasé (jusqu’à 60 A soit 36 kVA).
L’équipement des S20 permet 2 fonctions :

C/C avec compteur chez le client
C/C + compteur dans le coffret

Les coffrets vides sont conformes à la spécification technique HN 62-S-20.

Enveloppe vide destinée à accueillir des équipements électriques tels que des boîtiers primaires ou des panneaux amovibles. Conçu en polyester armé de fibres de verre de couleur ivoire, il offre une robustesse et une durabilité adaptées aux installations extérieures.
Ses dimensions sont de 515 mm de hauteur, 350 mm de largeur et 215 mm de profondeur, avec un poids d'environ 7,18 kg. Le socle est équipé d'une plinthe inférieure démontable et d'un panneau interchangeable, facilitant l'accès et la maintenance.
Il est conforme aux normes de protection IP33D (protection contre les projections d'eau et les corps étrangers de plus de 2,5 mm) et IK10 (protection contre les chocs mécaniques violents). L'ouverture de la porte est possible jusqu'à 200°, et le panneau supérieur est obturable à l'aide d'un couvercle interchangeable. Ce socle est particulièrement adapté pour des installations de branchement ou des applications nécessitant une protection mécanique et environnementale renforcée.

Boîtier robuste et modulable destiné à accueillir deux équipements électriques, offrant ainsi une capacité supérieure au socle simple.
Construit en polyester armé de fibres de verre de couleur ivoire, il assure une excellente résistance mécanique et une durabilité adaptée aux installations extérieures. Ses dimensions sont de 515 mm de hauteur, 700 mm de largeur et 215 mm de profondeur, avec un accès facilité grâce à des panneaux interchangeables et une plinthe inférieure démontable.
Il est conçu pour une fixation sécurisée au sol ou sur un support stable et bénéficie d’une protection IP33D contre les projections d’eau et les corps solides supérieurs à 2,5 mm, ainsi que d’une résistance aux chocs IK10.

Socle moulé en polyester de couleur ivoire armé fibres de verre. Présente un indice de protection IP33D selon la norme NF EN 60529 et IK10 selon la norme NF EN 62262
Le couvercle interchangeable est destiné à obturer l’ouverture supérieure du socle. Il est utilisé dans le cas d’un emploi du socle seul (par exemple pour l’installation d’une grille de repiquage). Pour un socle double, 2 couvercles sont nécessaires.

Piètement conçu pour supporter les coffrets électriques de type H770, S20 et RAPID'BRANCH. Il est compatible avec les installations monophasées ou triphasées, offrant ainsi une grande polyvalence.
Fabriqué en acier bleu, il assure une stabilité renforcée et une résistance accrue aux conditions d'utilisation sur chantier. Les pieds sont démontables, facilitant ainsi le transport et le stockage. Ce piètement est idéal pour les professionnels recherchant une solution robuste et adaptable pour l'installation de coffrets électriques.
