Gaine préfilée

Trouvez le matériel dont vous avez besoin dans notre catalogue de gaines préfilées pour vous faire gagner du temps sur les chantiers, ou de gaine ICTA, sélectionnez la gaine électrique qui répondra au mieux à votre besoin. Nous disposons également de boîtes pavillonnaires pour effectuer vos raccordements électriques dans les combles et les faux plafonds.

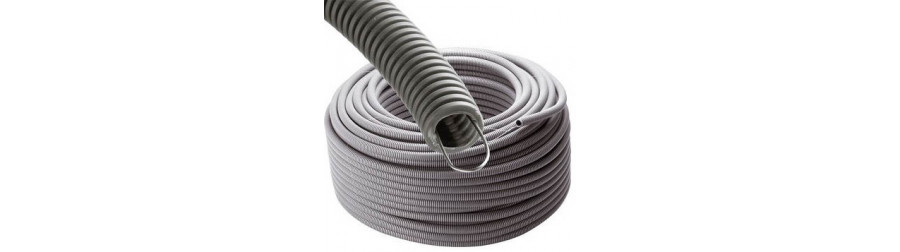

Qu'est-ce qu'une gaine préfilée ?

Une gaine préfilée est un conduit flexible souvent utilisé dans les installations électriques domestiques et industrielles. Elle se distingue par le fait qu'elle contient déjà les câbles électriques nécessaires. Contrairement à une gaine nue, qui nécessite de tirer soi-même les fils, la gaine préfilée simplifie grandement le processus de mise en place.

Les composants d'une gaine préfilée

Généralement, une gaine préfilée est composée des éléments suivants :

  • Un conduit flexible fabriqué en plastique isolant, tel que la gaine ICTA (isolant cintrable transversalement annelé).
  • Des conducteurs de câbles électriques déjà introduits dans la gaine, prêts à l'emploi.

Celle-ci peut être spécifique selon les besoins de chaque installation, avec des tailles et caractéristiques variant en fonction des exigences techniques.

Les avantages

L'un des principaux avantages de l’installation d’une gaine préfilée réside dans le gain de temps qu'elle permet sur les chantiers d'électricité. En effet, puisqu’elle contient déjà les conducteurs de câbles électriques, le passage des fils dans les conduits n'est plus nécessaire. D'autre part, elle contribue également à réduire les risques d'erreurs humaines lors de l'installation.

Choisir sa gaine préfilée : critères importants

La gaine préfilée est largement utilisée dans diverses configurations, que ce soit pour les habitations individuelles, les immeubles résidentiels ou même les bureaux professionnels. Les diamètres de gaine courants sont généralement de 16 mm et 20 mm, mais ils peuvent varier en fonction des besoins spécifiques.

Voici quelques exemples concrets :

  1. Construction neuve : Dans le cadre d'une nouvelle maison, prévoir directement des gaines préfilées facilite grandement les travaux du début jusqu'à l'achèvement.
  2. Rénovation : Remplacer les anciennes gaines par des modèles préfilés modernise et sécurise le système électrique tout en optimisant le temps et les efforts.
  3. Bureaux professionnels : L'adaptabilité des gaines préfilées permet de gérer efficacement les divers parcours de câblage souvent complexes dans les espaces de travail.

De nombreux critères sont à considérer lorsqu'il s'agit de choisir la bonne gaine électrique contenant des câbles. Voici quelques aspects primordiaux :

  • Longueur de la gaine : Selon le projet, il peut être nécessaire de choisir entre différentes longueurs de gaines telles que 5m, 25m, 50m, et jusqu'à 100m.
  • Diamètre : Les gaines existent en plusieurs diamètres, les dimensions 16mm et 20mm étant parmi les plus populaires.
  • Type de câblage : Assurez-vous que les conducteurs de câble contenus dans la gaine sont appropriés aux appareils et installations prévues.

Par exemple, pour une alimentation en prise de courant standard, une gaine préfilée 3x2.5, tandis que pour des points lumineux, une gaine préfilée 3x1.5, conviendrait mieux.

Pose de la gaine préfilée : conseils pratiques

Poser une gaine préfilée n'est pas très complexe, surtout avec les bonnes astuces :

La préparation

Avant toute chose, mesurez soigneusement la longueur de gaine nécessaire pour couvrir la distance prévue sans gaspillage. prévoir également des séquences de poses intermédiaires si le trajet est long.

L’installation

Durant la phase d’installation, faites passer la gaine préfilée dans les chemins prédéfinis, comme les cloisons, plafonds ou sous les sols. Veillez à sécuriser correctement la gaine à intervalles réguliers pour éviter tout déplacement non voulu durant le tirage des câbles.

Il est essentiel de s'assurer que les courbes prises par la gaine ne sont pas trop serrées afin d'éviter tout risque de torsion ou d'endommagement des conducteurs internes.

Gaine ICTA verte préfilée ⌀20 mm - FTP cat. 5
En stock livré en 24h
Gaine annelée verte diam. ext. 20 mm - précâblée FTP CAT 5

Matière : technopolymère antichoc reprenant sa forme initiale à base de polypropylène.
Résistance à la propagation de la flamme : auto-extinguible en moins de 30 secondes.
Tenue au fil incandescent : jusqu’à 850°C (Glow Wire Test, selon la norme IEC 60695-2-11).
Faible taux d’émission halogène - Résistance à l’écrasement 750 N.
Température minimum de pose -5°C, maximum +90°C.
Classement : moyen -3422 conformément à la norme EN 61386-1, EN 61386-22.
Diamètre extérieur nominal : 20 mm
Longueur 100m
Lubrifiant pour tirage de câble 0.95L
En stock livré en 24h
Ce lubrifiant pour tirage de fils électriques ou de câbles électrique vous est proposé en quantité 0.95L par la marque Klauke.

Adhère bien, sans goutter
Facile à enlever
Pas de désintégration à la chaleur ou en cas de gel
Crème de qualité (jaune) pour manipulation rapide et simple

Passez vos câbles dans vos gaines ICTA beaucoup plus facilement grâce à ce lubrifiant Cable Cream.
Disponible en pot sur demande
Embout de gaine ICTA Ø16mm à 32mm
En stock livré en 24h
Embout de gaine ICTA AIRMETIC diamètre 16mm à 32mm.
Vendu à l'unité
Produit idéal en complément des boîtes DCL point de centre AIRMETIC. Il vous permet de supprimer les pertes aérauliques et les ponts thermiques liées à la circulation d'air dans les gaines.
A percer par les fils électriques, puis à clipser dans les gaines ICTA.
Tenue 850°C selon norme NF EN 60 695-2-11
Pontet cavalier pour câble ou tube IRO
En stock livré en 24h
Pontet à clouer de qualité professionnelle pour fixer du câble, tube IRO ou de la gaine ICTA sur une paroi.
Fabriqué en polymère antichoc, ces cavaliers sont souples et résistants.
De couleur gris clair, ces pontets de câble sont fournis avec des clous de qualité en acier trempé.
Pour fixer du câble 3G1,5mm² prenez des pontets 12mm, pour du 3G2,5mm² du 14mm.
Vendu par 100 sauf 32mm par 25
Membrane passe câble étanche ⌀16 à 25mm
En stock livré en 24h
Solution RT2012, la membrane passe câble est idéale pour maintenir étanche à l'air l'alimentation des dispositifs extérieurs (sonnerie, hublot...)
Conçue pour conserver l'étanchéité entre l'isolant et le câble. Ainsi on évite la formation de ponts thermiques et limite les pertes d'énergie dans un logement.
Membrane passe câble à coller sur le pare-vapeur pour supprimer les pertes aérauliques au passage des gaines électrique ou VMC

1 à 4 entrées petit format selon modèle

Dimensions membrane 1 entrée : 8 x 6,5 cm
Dimensions membrane 2 entrées : 15 x 20 cm
Dimensions membrane 3 entrées : 20 x 20 cm


Diamètre : entre 16 et 25 mm
Adhésif puissant 3M(Tm) pour une bonne adhésion au pare vapeur, même en conditions "chantier"
A désoperculer, fort maintien des gaines icta
