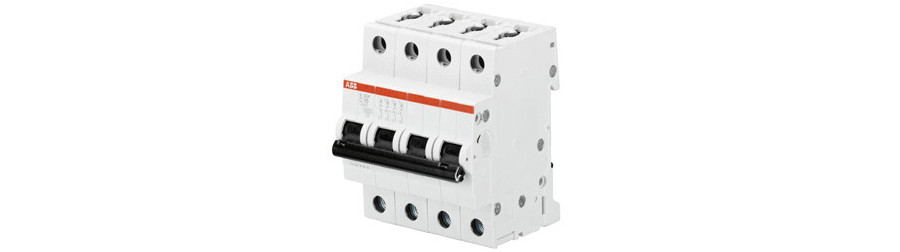

Disjoncteur tétrapolaire

À quoi sert un disjoncteur tétrapolaire ?

Un disjoncteur tétrapolaire joue un rôle crucial dans la protection de votre installation électrique. Il est principalement utilisé pour les systèmes triphasés, typiques dans les environnements industriels et tertiaires.

Où utiliser un disjoncteur tétrapolaire ?

Les disjoncteurs tétrapolaires sont couramment fixés sur rail DIN dans les coffrets électriques des bâtiments industriels et commerciaux. Ils trouvent également leur place dans certains contextes résidentiels où une alimentation triphasée est requise.

Quand et comment l'utiliser ?

Il est recommandé d'installer un disjoncteur tétrapolaire dans des situations où une protection robuste contre les surintensités et les courts-circuits est nécessaire. Ces dispositifs offrent une solution complète pour protéger les circuits comportant quatre pôles (trois phases + neutre). La mise en place doit être réalisée par un électricien qualifié pour garantir une installation conforme aux normes en vigueur.

Le disjoncteur tétrapolaire comparé aux autres disjoncteurs

Comprendre les différences entre les disjoncteurs tétrapolaires et leurs homologues monophasés ou bipolaires peut vous aider à choisir en orientant votre choix en fonction des besoins spécifiques de votre installation électrique.

Comparaison avec les disjoncteurs monophasés et bipolaires

Tandis que le disjoncteur monophasé protège un seul circuit avec une phase unique, le disjoncteur bipolaire gère deux phases ou une phase et un neutre. Le disjoncteur tétrapolaire, lui, est spécifiquement conçu pour les réseaux triphasés comprenant trois phases et un neutre, offrant ainsi une couverture plus complète et adaptée aux charges importantes rencontrées dans les applications industrielles.

Avantages du disjoncteur tétrapolaire

L’avantage principal réside dans sa capacité à sécuriser toutes les phases simultanément, réduisant les risques de dysfonctionnement causé par des déséquilibres de tension. De plus, cela facilite la maintenance et les inspections périodiques puisqu’un seul équipement contrôle l’ensemble du circuit.

Les types de disjoncteurs tétrapolaires dans notre catalogue

La diversité des disjoncteurs tétrapolaires présents sur le marché permet de répondre aux exigences spécifiques de chaque installation. Voyons les principaux types disponibles :

  • 3P+Neutre courbe C 10kA : Ces modèles existent en plusieurs intensités nominales (10/16/20/25/32/40/50/63/80A) et sont adaptés aux installations nécessitant une bonne réactivité face aux surintensités modérées.
  • 4P courbe C ou D 6kA ou C 10kA : Disponibles de 6 à 63A, ces disjoncteurs sont parfaits pour des applications avec des variations de courant importantes.
  • Disjoncteurs de puissance 3P+N 160A 36kA ou 50kA : Utilisés principalement dans des environnements industriels exigeants, ces modèles possèdent une haute capacité de coupure pour gérer des courants très élevés.
  • Modules type AC 40/63A 30mA : Ce type intègre une protection différentielle, assurant une protection complémentaire contre les fuites de courant.

Questions fréquentes

Comment déterminer si j’ai besoin d’une courbe C ou D pour mon disjoncteur ?

La courbe C convient pour des circuits avec des charges classiques telles que les éclairages et prises. La courbe D est idéale pour les circuits alimentant des équipements ayant des courants d’appel élevés, comme les moteurs et transformateurs.

Puis-je remplacer un disjoncteur monophasé par un disjoncteur tétrapolaire ?

Non, ils ne sont pas interchangeables car ils répondent à des configurations de circuits distinctes. Le disjoncteur tétrapolaire est destiné aux réseaux triphasés, contrairement au disjoncteur monophasé qui n’a qu’une seule phase à protéger.

Quelles sont les normes à respecter lors de l’installation d’un disjoncteur tétrapolaire ?

L'installation doit se conformer aux normes locales et internationales de sécurité électrique, comme la norme NF C 15-100 en France. Consulter un électricien certifié est conseillé pour assurer une installation correcte.

Disjoncteur tétrapolaire 3P+ Neutre - Courbe C - 10kA - IMO
En stock livré en 24h
Disjoncteur triphasé + neutre (tétrapolaire) fabriqué par la marque industrielle IMO.

Ils offrent un pouvoir de coupure de 10kA idéal pour les armoires électriques industrielles.

Équipés d'une connexion à vis, ces disjoncteurs courbe C offrent un excellent rapport qualité prix. Ils sont certifiés CE.

Ce disjoncteur 3P+N occupe 4 modules sur un rail DIN.
Disjoncteur tétrapolaire courbe C 6kA
En stock livré en 24h
Ce disjoncteur tétrapolaire (triphasé + neutre: 3P+T+N) est certifié NF. Il possède un pouvoir de coupure de 6kA, il est particulièrement adapté aux tableaux électriques tertiaires.
Occupant 4 modules dans un tableau électrique, ce disjoncteur tétrapolaire est disponible de 0,5A à 63A.
Disjoncteur tétrapolaire Courbe D 6KA
En stock livré en 24h
Ce disjoncteur 4P de la série ABB S200 occupe 4 modules dans votre armoire électrique.

Un module équivaut à environ 17.5mm
Disponible de 0,5 à 63A en courbe D, ce disjoncteur tétrapolaire convient aux applications résidentielles, commerciales et industrielles.
Disjoncteur tétrapolaire 10kA C - ABB S200M
En stock livré en 24h
Disjoncteur tétrapolaire, ABB de la série S200M, certifié NF, compatible avec un déclencheur MX.
Ce disjoncteur 10kA courbe C est généralement utilisé dans une armoire électrique TGBT dans l'industrie ou le tertiaire.
Il peut être associé à un bloc différentiel 4 pôles en 30mA ou en 300mA pour former un disjoncteur différentiel tétrapolaire.
Disjoncteur de qualité fabriqué par ABB.
Disjoncteur tétrapolaire 15kA C - ABB S200M
En stock livré en 24h
Disjoncteur tétrapolaire 15kA courbe C peux être utilisé dans l'industrie ou le tertiaire et installé dans une armoire électrique TGBT

Ce disjoncteur tétrapolaire de la série S200M est fabriqué par ABB. Certifié NF, il est compatible avec de nombreux accessoires tel qu'un déclencheur MX, contact auxiliaire, bobine à émission, commande motorisée...

Il peut être associé à un bloc différentiel 4 pôles en 30mA ou en 300mA pour former un disjoncteur différentiel tétrapolaire.
Disjoncteur de puissance 160A TMD 3P+N 36kA avec déclencheur
Expédition sous 5 à 10 jours
Disjoncteur ABB pour la protection des transformateurs, des générateurs et des systèmes.
Boitier moulé 160A tétrapolaire: 4 pôles et 4 déclencheurs magnétothermiques.
Possédant un courant assigné de coupure de 36kA, ce disjoncteur tarif jaune 160A peut être accouplé à un bloc différentiel disponible en accessoires.
Le réglage du déclencheur de surcharge va de 112A à 160A.
Disjoncteur tétra 160A 3P+N 50kA avec déclencheur XT2S
Expédition sous 5 à 10 jours
Disjoncteur boitier moulé 160A tétrapolaire: 4 pôles et 4 déclencheurs magnétothermiques.

Possédant un pouvoir de coupure de 50kA et d'une puissance de 160A, il peut se fixer une plaque de fond et être monté sur un rail DIN.

Serrage des câbles par vis, avec cosse à oeillet (vis 6 pans)

Le disjoncteur est accouplable avec le bloc différentiel tétrapolaire XT2 (voir détail en description). Permet de constituer un disjoncteur différentiel (réglage du différentiel de 30mA à 10A)

Cache borne et bloc différentiel disponible en accessoires
Disjoncteur tétrapolaire 250A 4P4D 50kA de type boitier moulé
Expédition sous 5 à 10 jours
Disjoncteur boitier moulé 250A tétrapolaire: 4 pôles et 4 déclencheurs magnétothermiques.

Possédant un pourvoir de coupure de 50kA, il est réglable de 200A à 250A et peut se fixer une plaque de fond et être monté sur un rail DIN.

Serrage des câbles par vis, avec cosse à œillet (vis 6 pans)

Le disjoncteur est accouplable avec le bloc différentiel tétrapolaire et offre une protection contre les courants de fuite à la terre. Permet de constituer un disjoncteur différentiel (réglage du différentiel de 30mA à 10A)

Cache borne et bloc différentiel disponibles en accessoires
Bobine déclencheur à émission de tension (bobine MX)
En stock livré en 24h
Ce déclencheur MX (équivalent à la bobine MX Schneider) est une bobine de déclenchement à émission de tension.
Elle permet à un bouton d'arrêt d'urgence de commander le déclenchement d'un disjoncteur ou d'un interrupteur différentiel ABB lorsqu'on lui applique une tension.
Cette bobine MX est montable à droite du disjoncteur, à droite sur un inter diff.
Attention non compatible avec les inter sectionneurs ABB.
Schèma de câblage d'une bobine MX
Note : Ne pas oublier de monter la pièce de liaison entre la bobine MX et le disjoncteur comme indiqué sur la notice (notice et pièces livrées dans l'emballage)
Bloc différentiel 30mA tétrapolaire type AC
Derniers articles en stock
Bloc différentiel tétrapolaire associable à des disjoncteurs tétra de la marque d'ABB.

S'installe sur une installation tétrapolaire destinée aux surfaces commerciales, bureaux et industrie. Il doit être associé avec un disjoncteur 4P compatible (Serie S200, S200L, S200M, M200 de marque ABB).

Bloc différentiel type AC tétrapolaire de sensibilité 30mA, disponible en calibre In 40A (2 modules 17,5 mm) et 63A (4 modules 17,5 mm).
Bloc différentiel tétrapolaire 300mA type AC
Expédition sous 5 à 10 jours
Bloc différentiel associable à un disjoncteur de la série S200, S200L, S200M, M200 d'ABB.

Bloc différentiel type AC tétrapolaire de sensibilité 300 mA, disponible en 40A (réf.: 452053) et 63A (réf.: 452063).

Pour en savoir plus sur comment former un disjoncteur différentiel tétrapolaire, rendez vous en description pour voir notre schéma sur l'association d'un bloc différentiel 300mA et d'un disjoncteur tétrapolaire,
Bloc différentiel 30mA triphasé 30mA type AC
Derniers articles en stock
Bloc différentiel triphasé à associer avec un disjoncteur tripolaire S200, S200L, S200M, M200 de la marque ABB.

Bloc différentiel type AC de sensibilité 30mA, disponible en calibre In 40A à deux modules (17,5 mm) et 63A à 4 modules (17,5 mm).

Contact auxiliaire, bobine à émission, commande motorisée pour S200, autant d'accessoires accoupables au bloc diff

Pour connaître toutes les possibilités de couplage du bloc diff, le schéma de combinaison pour disjoncteur S200 est mis à votre disposition.


Bloc différentiel 300mA triphasé type AC
Derniers articles en stock
Bloc différentiel associable à un disjoncteur modulaire triphasé de la série S200, S200L, S200M, M200 d'ABB.

Bloc différentiel de type AC tripolaire de sensibilité 300 mA, disponible en calibre In 40A (2 modules 17,5 mm) et 63A (4 modules 17,5 mm).

Le schéma de combinaison pour disjoncteur M200 est mis à votre disposition en description
Embouts isolants cache dents phase neutre de peigne ABB
En stock livré en 24h
Capuchons jaunes permettant de protéger les dents non utilisées du peigne dans votre tableau électrique.
Ces embouts isolants permettent de ne pas couper le peigne et de garder ces broches disponibles si vous ajoutez des disjoncteurs supplémentaires dans le futur.
Vendu par 5 capuchons jaunes
Le peigne sur la photo n'est pas livré avec les embouts.
Bobine déclencheur à émission de tension (bobine MX)
En stock livré en 24h
Ce déclencheur MX (équivalent à la bobine MX Schneider) est une bobine de déclenchement à émission de tension.

Elle permet à un bouton d'arrêt d'urgence de commander le déclenchement d'un disjoncteur ou d'un interrupteur différentiel General Electric .

Cette bobine MX peut être placée à droite ou à gauche du disjoncteur, à droite sur un inter diff .

Schéma de câblage bobine MX
EP60 disjoncteur 6kA 4P D 16A
En stock livré en 24h
Ce disjoncteur 4P occupe 4 modules dans votre armoire électrique.
Un module équivaut à environ 17.5mm Disponible en courbe D, ce disjoncteur tétrapolaire convient aux applications résidentielles, commerciales et industrielles.
Ce modèle est disponible en courbe D en calibre de 16 A.
Si vous souhaitez un ampérage de 10A à 63A, nous vous redirigeons vers notre Disjoncteur tétrapolaire Courbe D 6KA de la marque ABB.
B23 TRI MOD 65A STEEL MID
Derniers articles en stock
Compteur B23 Triphasé Modbus Mesure Directe 65A Steel Mid.
Compteur sur rail DIN compact et avancé avec un affichage rétroéclairé facile à lire. Le compteur est destiné à être utilisé dans les bâtiments commerciaux ou résidentiels. Le compteur peut être utilisé dans des systèmes à 3 ou 4 fils, avec plusieurs valeurs d'instrumentation.
25 alarmes possibles et des journaux d'événements. Connexion directe triphasée pour énergie active. Une sortie pour impulsions ou alarme. etc. Communication RS-485 via Modbus RTU ou bus EQ. Classe de précision 1.0 (ou B pour les compteurs MID). Les compteurs sont homologués CEI + homologués MID et vérifiés.
