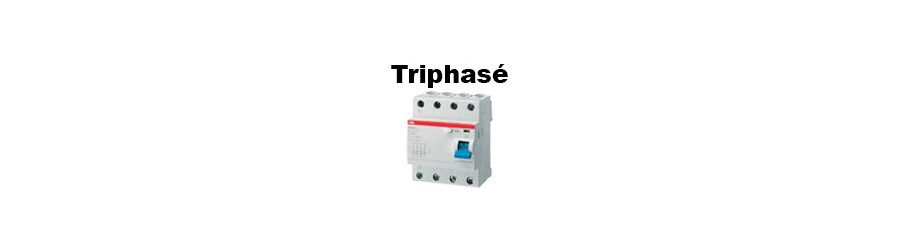

Interrupteur différentiel triphasé

Qu'est-ce qu'un interrupteur différentiel triphasé ?

L'interrupteur différentiel tétrapolaire couramment appelé inter diff triphasé par les électriciens permet d'apporter une protection différentielle à votre armoire électrique. ​Cet inter diff triphasé se place en tête de rangée, il protège des disjoncteurs triphasés, tétrapolaire ou phase neutre.

L'interrupteur différentiel triphasé est conçu pour détecter les différences de courant entre les conducteurs actifs (phases) et le conducteur neutre dans un système triphasé. Lorsqu'il remarque une fuite de courant anormale, indiquant potentiellement une électrocution ou un défaut d'isolation, il coupe instantanément le circuit pour protéger les personnes et les équipements électroniques sensibles.

Les modèles disponibles dans notre catalogue comme ceux de la marque IMO offrent différentes sensibilités, y compris 30 mA et 300 mA, adaptés respectivement à la protection des personnes et des biens. Les calibres nominatifs varient entre 25, 40 et 63 A, permettant de répondre à diverses exigences en termes de courant nominal.

  • Sensibilité 30 mA : Principalement destinée à la protection des personnes, elle détecte les petites fuites susceptibles d'être dangereuses pour l'utilisateur.
  • Sensibilité 300 mA : Plutôt axée sur la protection incendie, elle détectera des fuites plus conséquentes pouvant provoquer un départ de feu lié à une surchauffe ou un arc électrique.

En outre, il existe différents types d'interrupteurs différentiels adaptés à des circonstances diverses :

  • Type AC : Capable de détecter uniquement les courants de fuite sinusoïdaux 50/60 Hz. Ce type est adapté pour les circuits où seuls des appareils ménagers traditionnels sont utilisés.
  • Type A : Détecte non seulement les courants alternatifs classiques mais aussi les composantes continues résiduelles. Idéal surtout pour les appareils électroniques modernes, tels que les ordinateurs et les téléviseurs.
  • Type B : Couvre les deux précédents tout en ajoutant la sensibilité aux courants continus purs et hautes fréquences tels que ceux générés par des variateurs de vitesse ou des bornes de rechargement de véhicules électriques.

Pourquoi choisir un inter différentiel triphasé plutôt qu'un monophasé ?

Un choix éclairé entre un interrupteur différentiel triphasé et un monophasé dépend principalement de votre type d'installation électrique et de vos besoins spécifiques de protection. Voici quelques raisons convaincantes pour opter pour un inter différentiel triphasé :

  • Meilleure couverture des installations complexes : Dans les environnements industriels et semi-industriels, les machines et équipements lourds fonctionnent souvent en triphasé. L'utilisation d'un interrupteur différentiel triphasé assure une protection adéquate pour ces infrastructures.
  • Réduction du risque d'arrêt total : En cas de défaillance sur une phase spécifique, un système triphasé permet de continuer à fonctionner de manière partielle au lieu d'une coupure totale, offrant ainsi une meilleure continuité de service.
  • Protection équilibrée : Puisque les charges sont réparties sur trois phases, un inter diff triphasé aide à éviter la surcharge sur une seule phase, pour une utilisation équilibrée et sécurisée de l'ensemble du réseau électrique.

Différences entre un interrupteur différentiel triphasé et un disjoncteur différentiel triphasé

Bien que l'interrupteur différentiel triphasé et le disjoncteur différentiel triphasé puissent sembler similaires, leurs fonctions présentent quelques distinctions notables :

L'interrupteur différentiel triphasé se concentre uniquement sur la détection des fuites de courant vers la terre, sans aucune fonction de protection contre les surcharges ou les courts-circuits. À contrario, le disjoncteur différentiel triphasé combine cette détection avec une protection contre les surcharges et les courts-circuits, rendant ses usages plus étendus en termes de sécurité électrique.

En général, un interrupteur différentiel est moins complexe et coûteux qu'un disjoncteur différentiel, car sa fonctionnalité est plus spécialisée. Toutefois, pour les systèmes nécessitant une protection étendue, l'investissement dans un disjoncteur différentiel peut être justifié.

Différences entre un interrupteur différentiel triphasé et un interrupteur différentiel tétrapolaire

Il est courant de confondre un interrupteur différentiel triphasé avec un interrupteur différentiel tétrapolaire. En réalité, un interrupteur différentiel triphasé est souvent tétrapolaire. Dans un réseau triphasé avec neutre (3P+N), l’interrupteur différentiel doit surveiller les trois phases et le neutre pour détecter une éventuelle fuite de courant, cela signifie qu'il possède 4 pôles (tétrapolaire).

Tandis qu'un interrupteur différentiel triphasé gère les trois phases d'un circuit triphasé, incluant les éventuels courants de retour à travers un neutre commun (3P+N), un interrupteur différentiel tétrapolaire (également indiqué comme 4P car ayant quatre pôles) intègre cette même gestion mais permet en plus une utilisation polyvalente, intégrant les configurations non seulement triphasées mais aussi diverses configurations entre polarisations.

Grâce à sa capacité à gérer indifféremment trois ou quatre fils, un interrupteur différentiel tétrapolaire s'avère souvent plus adaptable pour les installations évolutives ou diversifiées.

Interrupteur différentiel triphasé 10kA - 300mA - Type AC - 25A à 63A
En stock livré en 24h
Interrupteur différentiel triphasé 3P+N avec une sensibilité de 300mA disponible en calibre 25A, 40A ou 63A.
À fixer sur le rail DIN d'une armoire électrique, cette protection différentielle 300mA peut être associée à un disjoncteur tétrapolaire.
Cet inter diff offre un pouvoir de coupure de 10kA.
Son type AC lui permettra d'être installé sur la plupart des installations électriques non spécifiques.
