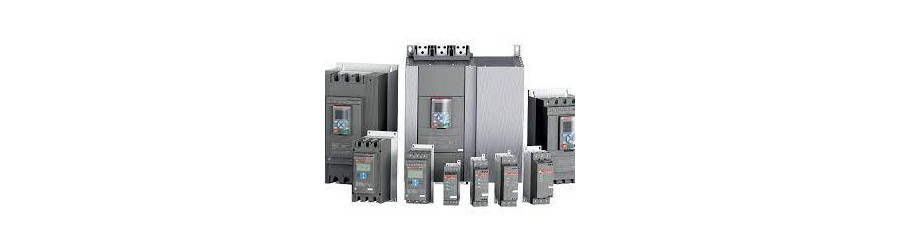

Démarreurs progressifs

Les démarreurs progressifs ABB : fiabilité, sécurité et qualité apportées au secteur industriel.

Qui peut être concerné par les démarreurs progressifs ?

Que vous soyez consultant, OEM, tableautier ou utilisateur final, un démarreur progressif sera bénéfique pour votre activité : sécurisation de la fiabilité des moteurs, amélioration de l’efficacité d'installation et augmentation de la productivité des applications.

À quoi sert un démarreur progressif ?

  1. Sécuriser la fiabilité des moteurs : Les démarreurs progressifs ABB augmentent la durée de vie de vos moteurs en les protégeant contre les contraintes électriques. Les courants de démarrage sont optimisés en fonction de votre charge, de votre application et de la taille de votre moteur. Plus de dix fonctionnalités de protection de moteur sont intégrées pour sécuriser votre moteur contre les variations de charge et les irrégularités du réseau.
  2. Améliorer l’efficacité d'installation : Réduisez votre temps d’installation et la taille de vos tableaux en disposant de toutes les fonctions dont vous avez besoin dans votre démarreur progressif. Nos démarreurs progressifs sont simples à installer grâce à leur conception compacte et aux nombreuses fonctions intégrées. Le bypass intégré permet d'économiser de l’énergie et de l’espace tout en réduisant la production de chaleur. Une solution complète de démarrage de moteur dans une seule unité.
  3. Augmenter la productivité des applications : Réduisez le nombre d’arrêts dans votre production en laissant votre démarreur progressif agir après le démarrage. Nos démarreurs progressifs réduisent les contraintes mécaniques sur vos applications de moteurs et augmenteront ainsi votre productivité. Le contrôle de couple, le nettoyage de pompe, le frein moteur et de nombreuses autres fonctions vous permettent de bénéficier de tout le potentiel de votre procédé.

Comment choisir mon démarreur progressif ?

1. Déterminez la gamme de démarreurs progressifs :

  • Tout d’abord, déterminez quelle gamme de démarreurs progressifs répondra aux besoins de l’application et du moteur.
  • Étudier les gammes à votre disposition et la plage de puissance couverte par chacune.

2. Faites correspondre la taille du démarreur progressif avec le courant moteur :

  • Une fois la gamme sélectionnée, vous devez ensuite choisir la taille appropriée.
  • Le choix d’un démarreur progressif repose sur le courant.
  • Trouvez le démarreur progressif adapté au courant moteur.

3 Affinez et sélectionnez la bonne taille :

La dernière étape consiste à affiner la sélection. À cet effet, les trois facteurs ci-dessous doivent être pris en compte :

  • Charge normale ou intensive : si la charge se caractérise comme une charge lourde, sélectionnez la taille suivante dans la gamme de démarreurs progressifs.
  • Température ambiante élevée
  • Haute altitude
Utilisez les équations et le tableau ci-dessous pour trouver l’équation de reclassification appropriée.

tableau-selection-demarreur-progressif

Remarque : Si l’application est plus compliquée et présente des exigences spécifiques en matière de temps d'accélération, de courant démarrage maximum ou de nombre de démarrages par heure, le logiciel proSoft doit être utilisé pour affiner la sélection.

Quelles sont les applications courantes des démarreurs progressifs ?

Pompes, ventilateurs, compresseurs et convoyeurs, un démarreur progressif peut faire des merveilles avec vos opérations. Dotés de fonctions utiles, ils réduisent l’usure de vos équipements, améliore la fiabilité de vos processus et augmente la productivité globale :

  1. Démarreurs progressifs contrôlant les pompes : Élimine les coups de bélier grâce au contrôle du couple / Maintient les tuyaux et les pompes propres / Évite le fonctionnement à vide grâce à une protection contre les sous-charges.
  2. Démarreurs progressifs contrôlant les ventilateurs : Démarrage progressif adapté à l’application / Arrêts rapides avec frein moteur / Évitent les mouvements indésirables avec le frein d’arrêt.
  3. Démarreurs progressifs contrôlant les compresseurs : Contrôle complet du courant avec la limite de courant / Démarrage pleine tension pour compresseurs scroll / Protection contre les inversions de phase pour une mise en service sans problème.
  4. Démarreurs progressifs contrôlant les convoyeurs à bande : Évitent les surchauffes avec la protection contre les surcharges / Flexibilité accrue avec le déplacement en vitesse lente / Fonctionnement continu avec le mode « limp ».

Comment câbler mon démarreur progressif ?

Pour chaque exemple de câblage avec des éléments, nous vous proposons en relation avec ABB 3 schémas de câblage du démarreur selon son ampérage :

  • PSR3 à PSR16 est un démarreur allant de 3,4A à 15,2A
  • PSR25 à PSR45 est un démarreur allant de 24,2A à 46,2A
  • PSR60 à PSR105 est un démarreur allant de 59,4A à 104A

1- Comment câbler mon démarreur progressif avec MMS?

cabler mon demarreur progressif avec MMS-psr3-psr16   cabler mon demarreur progressif avec MMS-psr25-psr45   cabler mon demarreur progressif avec MMS-psr60-psr105

2- Comment câbler mon démarreur progressif avec MMS et contact auxiliaire ?

Schéma de câblage pour démarreur PSR3 à PSR16

cabler mon demarreur progressif avec MMS-contact-auxiliaire-psr3-psr16

Schéma de câblage pour démarreur PSR25 à PSR45

Schéma de câblage pour démarreur PSR25 à PSR45

Schéma de câblage pour démarreur PSR60 à PSR105

cabler mon demarreur progressif avec MMS-contact-auxiliaire-psr60-psr105

3- Comment câbler mon démarreur progressif avec fusibles, contacteur et O.L.?

Schéma de câblage pour démarreur PSR3 à PSR16

cabler mon demarreur progressif avec fusibles-contacteur-ol-psr3-psr16

Schéma de câblage pour démarreur PSR25 à PSR45

cabler mon demarreur progressif avec fusibles-contacteur-ol-psr25-psr45

Schéma de câblage pour démarreur PSR60 à PSR105

Schéma de câblage pour démarreur PSR60 à PSR105
