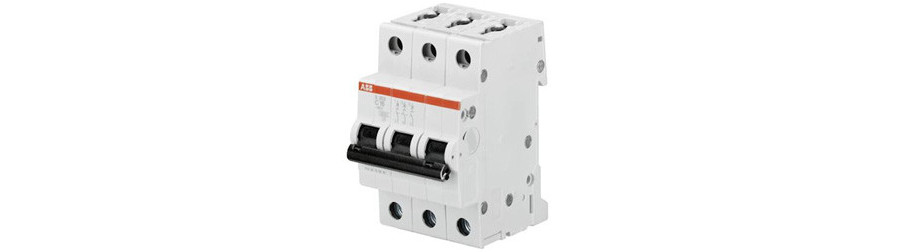

Disjoncteur triphasé

Qu'est-ce qu'un disjoncteur triphasé ?

Un disjoncteur triphasé est un dispositif électromécanique conçu pour protéger une installation électrique en interrompant automatiquement le courant électrique en cas de surcharge ou de court-circuit. Contrairement au disjoncteur monophasé utilisé dans les habitations classiques, le disjoncteur triphasé est destiné aux installations comportant trois phases de courant. Cela signifie qu'il peut gérer des charges électriques beaucoup plus importantes.

Essentiellement, il fonctionne de la même manière qu'un disjoncteur monophasé, mais avec la capacité supplémentaire de couper trois circuits de courant distincts simultanément. Ce type de disjoncteur est souvent utilisé pour les appareils et les systèmes nécessitant une alimentation électrique stable et élevée, comme certains types de moteurs industriels ou d'équipements lourds. Le disjoncteur triphasé est utilisé dans les applications industrielles pour protéger les circuits électriques triphasés sans neutre.

De quoi se compose un disjoncteur triphasé ?

La structure d'un disjoncteur triphasé comprend plusieurs éléments dont :

  • Les contacts mobiles et fixes : Ces composants permettent l'interruption du circuit lors d'une surcharge ou d'un court-circuit.
  • Le mécanisme de déclenchement : Il est responsable de détecter les anomalies dans le courant et d'interrompre rapidement le circuit.
  • Le boîtier de protection : Il entoure l'ensemble du dispositif pour assurer une sécurité optimale et éviter tout contact accidentel avec les parties sous tension.

Chaque élément joue un rôle crucial pour garantir que le disjoncteur fonctionne correctement et offre une protection efficace contre les problèmes électriques potentiels.

A quoi sert un disjoncteur triphasé ?

  • Protection contre les surcharges : En coupant le courant lorsqu'il dépasse une certaine valeur prédéterminée (courant nominal), le disjoncteur évite la surchauffe des câbles et des équipements.
  • Prévention des courts-circuits : En cas de court-circuit, où le courant augmente soudainement, le disjoncteur intervient instantanément pour couper l'alimentation et prévenir les incendies ou autres dégâts majeurs.
  • Stabilité de l'alimentation : Grâce au triphasé, les gros équipements spécifiques peuvent fonctionner de manière plus stable et efficace.

Comment choisir un disjoncteur triphasé dans notre catalogue ?

Courant nominal et puissance

L'une des premières choses à vérifier est le courant nominal du disjoncteur. Il s'agit du courant maximal que le disjoncteur peut supporter de manière continue sans se déclencher. Choisissez un modèle dont le courant nominal est adapté à votre installation. Pour cela, calculez la charge totale de vos appareils connectés et sélectionnez un disjoncteur qui peut supporter cette charge.

Type de courbe

La courbe de déclenchement, désignée souvent par les lettres B, C, ou D, indique la sensibilité du disjoncteur aux surtensions. La courbe C est fréquemment utilisée pour les applications résidentielles et commerciales légères, car elle offre une bonne balance entre rapidité de déclenchement et tolérance à des courants de démarrage élevés.

Système triphasé + neutre

Certaines installations utilisent un système triphasé + neutre pour permettre une distribution encore plus équilibrée de l'électricité, surtout dans des contextes où l'utilisation de différentes machines peut entraîner des variations de charge. Si tel est le cas dans votre situation, assurez-vous que le disjoncteur choisi supporte ce type de configuration.

Pour plus d'informations et de conseils, veuillez nous contacter par e-mail ou par téléphone.

Disjoncteur tripolaire 3 pôles 6kA courbe C - IMO
En stock livré en 24h
Disjoncteur 3 pôles sans neutre pour installation triphasé 380V/400V.

Fabriqué par IMO, une marque industrielle, ce disjoncteur de qualité professionnelle est garantie 2ans.

Certifié CE ce disjoncteur répond au standard de qualité européen, il peut être installé dans n'importe quel tableau électrique triphasé nécessitant un disjoncteur tripolaire sans neutre.

Il possède un pouvoir de coupure de 6kA en courbe C.

Ce disjoncteur est généralement protégé par un interrupteur différentiel tétrapolaire disponible ICI.
Disjoncteur triphasé 6kA Courbe C
En stock livré en 24h
Disjoncteur triphasé 3 pôles disponible de 0,5A à 63A.

Ce disjoncteur courbe C (également disponible en courbe D) possède un pouvoir de coupure de 6kA.

Appartenant à la série S200 de ABB, il peut être accouplé à un bloc différentiel triphasé.

Disjoncteur triphasé de qualité certifié NF fabriqué par ABB.
Disjoncteur tétrapolaire courbe C 6kA
En stock livré en 24h
Ce disjoncteur tétrapolaire (triphasé + neutre: 3P+T+N) est certifié NF. Il possède un pouvoir de coupure de 6kA, il est particulièrement adapté aux tableaux électriques tertiaires.
Occupant 4 modules dans un tableau électrique, ce disjoncteur tétrapolaire est disponible de 0,5A à 63A.
Disjoncteur tripolaire Courbe D 6KA
Derniers articles en stock
Ce disjoncteur certifié CE est composé de 3 modules.
Sa courbe D lui permet de protéger des circuits électriques à forte pointe de courant (ex: moteur industriel).

Ce disjoncteur tripolaire appartient à la série ABB S200L.

Pour un disjoncteur tripolaire + neutre, nous vous conseillons les modèles tétrapolaires.
Disjoncteur triphasé 10kA courbe C
Derniers articles en stock
Disjoncteur triphasé 3 pôles disponible de 10A à 63A.

Ce disjoncteur courbe C possède un pouvoir de coupure de 10kA.

Appartenant la série S200 de ABB, il peut être accouplé à un bloc différentiel triphasé disponible ici.

Disjoncteur triphasé de qualité certifié NF fabriqué par ABB.

Principaux accessoires associables : dispositif de cadenassage, contacts auxiliaires, bobine à émission ou à manque, commande motorisée...

Voir schéma de combinaison pour disjoncteur S200 en description


Disjoncteur triphasé 10kA courbe D
En stock livré en 24h
Le disjoncteur triphasé 10kA est de courbe D. Davantage utilisé pour un usage industriel, le disjoncteur triphasé 10kA est disponible de 2A à 63A.
Il est certifié CE et fabriqué par la marque IMO spécialisé dans la fabrication de disjoncteurs.
A la différence d'un disjoncteur courbe C, le courbe D peut laisser passer et supporter un passage de courant un peu plus important au démarrage sans disjoncter.
Occupe 3 pôles sur un tableau électrique.
Disjoncteur tétrapolaire 3P+ Neutre - Courbe C - 10kA - IMO
En stock livré en 24h
Disjoncteur triphasé + neutre (tétrapolaire) fabriqué par la marque industrielle IMO.

Ils offrent un pouvoir de coupure de 10kA idéal pour les armoires électriques industrielles.

Équipés d'une connexion à vis, ces disjoncteurs courbe C offrent un excellent rapport qualité prix. Ils sont certifiés CE.

Ce disjoncteur 3P+N occupe 4 modules sur un rail DIN.
Disjoncteur tétrapolaire Courbe D 6KA
En stock livré en 24h
Ce disjoncteur 4P de la série ABB S200 occupe 4 modules dans votre armoire électrique.

Un module équivaut à environ 17.5mm
Disponible de 0,5 à 63A en courbe D, ce disjoncteur tétrapolaire convient aux applications résidentielles, commerciales et industrielles.
Disjoncteur tétrapolaire 10kA C - ABB S200M
En stock livré en 24h
Disjoncteur tétrapolaire, ABB de la série S200M, certifié NF, compatible avec un déclencheur MX.
Ce disjoncteur 10kA courbe C est généralement utilisé dans une armoire électrique TGBT dans l'industrie ou le tertiaire.
Il peut être associé à un bloc différentiel 4 pôles en 30mA ou en 300mA pour former un disjoncteur différentiel tétrapolaire.
Disjoncteur de qualité fabriqué par ABB.
Bobine déclencheur à émission de tension (bobine MX)
En stock livré en 24h
Ce déclencheur MX (équivalent à la bobine MX Schneider) est une bobine de déclenchement à émission de tension.

Elle permet à un bouton d'arrêt d'urgence de commander le déclenchement d'un disjoncteur ou d'un interrupteur différentiel General Electric .

Cette bobine MX peut être placée à droite ou à gauche du disjoncteur, à droite sur un inter diff .

Schéma de câblage bobine MX
Bobine déclencheur à émission de tension (bobine MX)
En stock livré en 24h
Ce déclencheur MX (équivalent à la bobine MX Schneider) est une bobine de déclenchement à émission de tension.
Elle permet à un bouton d'arrêt d'urgence de commander le déclenchement d'un disjoncteur ou d'un interrupteur différentiel ABB lorsqu'on lui applique une tension.
Cette bobine MX est montable à droite du disjoncteur, à droite sur un inter diff.
Attention non compatible avec les inter sectionneurs ABB.
Schèma de câblage d'une bobine MX
Note : Ne pas oublier de monter la pièce de liaison entre la bobine MX et le disjoncteur comme indiqué sur la notice (notice et pièces livrées dans l'emballage)
Bloc différentiel 30mA triphasé 30mA type AC
Derniers articles en stock
Bloc différentiel triphasé à associer avec un disjoncteur tripolaire S200, S200L, S200M, M200 de la marque ABB.

Bloc différentiel type AC de sensibilité 30mA, disponible en calibre In 40A à deux modules (17,5 mm) et 63A à 4 modules (17,5 mm).

Contact auxiliaire, bobine à émission, commande motorisée pour S200, autant d'accessoires accoupables au bloc diff

Pour connaître toutes les possibilités de couplage du bloc diff, le schéma de combinaison pour disjoncteur S200 est mis à votre disposition.


Bloc différentiel 300mA triphasé type AC
Derniers articles en stock
Bloc différentiel associable à un disjoncteur modulaire triphasé de la série S200, S200L, S200M, M200 d'ABB.

Bloc différentiel de type AC tripolaire de sensibilité 300 mA, disponible en calibre In 40A (2 modules 17,5 mm) et 63A (4 modules 17,5 mm).

Le schéma de combinaison pour disjoncteur M200 est mis à votre disposition en description
Embouts isolants cache dents phase neutre de peigne ABB
En stock livré en 24h
Capuchons jaunes permettant de protéger les dents non utilisées du peigne dans votre tableau électrique.
Ces embouts isolants permettent de ne pas couper le peigne et de garder ces broches disponibles si vous ajoutez des disjoncteurs supplémentaires dans le futur.
Vendu par 5 capuchons jaunes
Le peigne sur la photo n'est pas livré avec les embouts.
EP60 disjoncteur 6kA 4P D 16A
En stock livré en 24h
Ce disjoncteur 4P occupe 4 modules dans votre armoire électrique.
Un module équivaut à environ 17.5mm Disponible en courbe D, ce disjoncteur tétrapolaire convient aux applications résidentielles, commerciales et industrielles.
Ce modèle est disponible en courbe D en calibre de 16 A.
Si vous souhaitez un ampérage de 10A à 63A, nous vous redirigeons vers notre Disjoncteur tétrapolaire Courbe D 6KA de la marque ABB.
B23 TRI MOD 65A STEEL MID
Derniers articles en stock
Compteur B23 Triphasé Modbus Mesure Directe 65A Steel Mid.
Compteur sur rail DIN compact et avancé avec un affichage rétroéclairé facile à lire. Le compteur est destiné à être utilisé dans les bâtiments commerciaux ou résidentiels. Le compteur peut être utilisé dans des systèmes à 3 ou 4 fils, avec plusieurs valeurs d'instrumentation.
25 alarmes possibles et des journaux d'événements. Connexion directe triphasée pour énergie active. Une sortie pour impulsions ou alarme. etc. Communication RS-485 via Modbus RTU ou bus EQ. Classe de précision 1.0 (ou B pour les compteurs MID). Les compteurs sont homologués CEI + homologués MID et vérifiés.
