Bouton de commande

Ce dispositif d'arrêt d'urgence coup de poing, de diamètre 40mm (tête du champignon rouge), permet de protéger votre installation et les personnes autours. L'arrêt d'urgence doit être placé à proximité de l'appareil à couper. Pour le déverrouiller, il suffit de tourner la tête.
Vous trouverez divers choix d'arrêt d'urgence :

En saillie / encastré
Avec ou sans boîtier
Étanche
Avec (URGENCECLE) ou sans clé (URGENCE)

Nous proposons également des boîtiers seuls et des têtes de remplacement.
Ces dispositifs sont souvent associés à une bobine MX qui permettra de couper le disjoncteur ou l'interrupteur différentiel souhaité. Les boutons d'arrêt d'urgence URGENCE et URGENCECLE sont livrés avec un bloc de contact 1NO + 1NF (contact normalement ouvert + contact normalement fermé).
Vous trouverez ci dessous un schéma de câblage permettant d'installer votre bouton d'arrêt d'urgence.

Ce bloc de contact est compatible avec tous les boutons poussoir et boutons d'arrêt d'urgence de la marque IMO.
Retrouvez nos armoires électriques pour l'installation de vos blocs de contact.
Découvrez nos autres versions de boutons et voyants

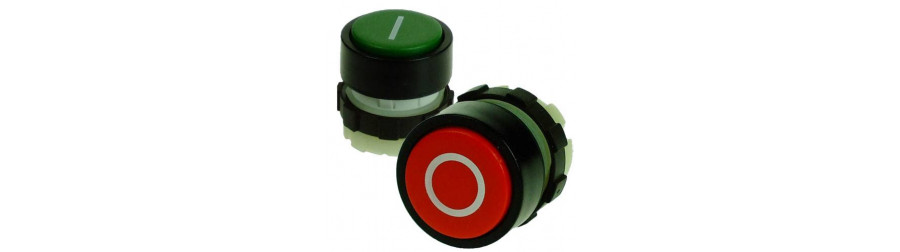

Bouton poussoir vert de mise en marche d'une machine avec le symbole I.
Étanche IP67 ce bouton s'installe en façade d'une armoire ou d'un boitier électrique étanche.
De type impulsionnel, il est compatible avec un circuit 24V ou 230V.
Disponible en plusieurs version, tête de bouton poussoir seule ou Bouton poussoir MARCHE complet avec contact auxiliaire.
Tous nos boutons de commande disponibles

Bouton poussoir d'impulsion rouge de type arrêt machine, ne pas confondre avec bouton d'arrêt d'urgence.
Compatible 24V ou 230V, ce bouton poussoir arrêt est étanche IP65. Il s'encastre dans une boite à bouton, sur un pupitre industriel ou une armoire électrique.
Ce bouton marche arrêt est disponible en version COMPLET AVEC CONTACT ou TÊTE SEULE SANS CONTACT.

Bouton rotatif 2 positions vendu complet avec tous ses éléments (tête + contact + support de fixation).
Bouton de commande peut être installé dans une boite à bouton ou sur la façade d'une armoire électrique.
Il permet généralement de commander un contacteur de puissance, nous proposons également une gamme de contacteur moteur.
Le bouton dit sans rappel au centre : une fois tourné, le bouton reste en place jusqu'à ce que l'opérateur le tourne à nouveau
Le bouton dit avec rappel au centre : permet à l'opérateur lorsqu'il relâche le bouton après l'avoir tourné, de revenir automatiquement à sa position centrale grâce à un ressort de rappe.

Bouton rotatif 3 positions vendu complet avec support de fixation et 2 blocs de contact (2NO ou 1NO + 1NF). Vous tournez à 60° à droite ou a gauche pour enclencher l'un ou l'autre des 2 contacts, au milieu, la position 0.
Le bouton dit sans rappel au centre : une fois tourné, le bouton reste en place jusqu'à ce que l'opérateur le tourne à nouveau
Le bouton dit avec rappel au centre : permet à l'opérateur lorsqu'il relâche le bouton après l'avoir tourné, de revenir automatiquement à sa position centrale grâce à un ressort de rappe.

Retrouver tous les éléments décomposés du bouton tournant 2 positions complet et du bouton rotatif 3 positions complet que nous vous proposons sur le site Internet :

Support de bouton
Mécanisme bouton poussoir
Mécanisme bouton rotatif lumineux
bouton tournant avec ou sans rappel au centre
Mécanisme Bouton poussoir NOIR sans la FLÈCHE
Mécanisme Bouton poussoir NOIR + FLÈCHE

Poignées pour commutateur rotatif CS20A ou commutateur sélecteur rotatif à came :

Fixation centrale de 22,5 mm pour le montage des panneaux
Indice de protection IP20
Courant nominal : 20A
Tension nominal: 690V
Section de câble: 0,75 à 2,5 mm²


Existe également en facette carrée pour plaque signalétique

Commutateur rotatif IP20 à came de 1 à 4 pôles 20A

Le commutateur est vendu avec la poignée qui est indispensable pour son fonctionnement. La poignée pour commutateur est disponible sur notre site en pièce détachée si besoin : poignée avec facette carrée pour plaque signalétique SP2 ou avec poignée avec facette ronde RB2
Fixation centrale de 22,5mm
Tension nominale : 690V
Section de câble : 0,75 à 2,5mm²

Carénage d'arrêt d'urgence pour commutateurs E-Stop, Série B3, IMO. A utiliser avec un bouton-poussoir la série IMO B3.

Type : Carénage d'arrêt d'urgence
Compatibilité : Commutateurs E-Stop, Série B3, IMO
Diamètre maximum du bouton : 40 mm
Couleur : Jaune
Poids : 0.04 kg

Bouton poussoir noir IP65 vendu complet avec support de fixation et deux blocs de contacts : 1NO+1NF
