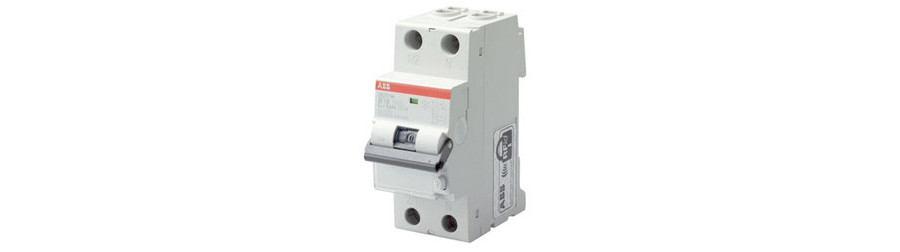

Disjoncteur différentiel

À quoi sert un disjoncteur différentiel ?

Le disjoncteur différentiel a une fonction cruciale : il détecte les différences d'intensité entre le courant entrant et le courant sortant. En cas de défaut d'isolement ou de fuite de courant, cet appareil coupe automatiquement l'alimentation électrique, protégeant ainsi les personnes et les équipements.

Par exemple, si un appareil défectueux provoque une fuite de courant, le disjoncteur différentiel intervient immédiatement. Il est donc indispensable dans toutes les situations qui nécessitent une protection électrique, comme dans les domiciles, bureaux, et industries.

Où, quand et comment installer un disjoncteur différentiel ?

L'installation d'un disjoncteur différentiel doit être effectuée par un électricien qualifié pour garantir le respect des normes électriques. Il est généralement placé dans le tableau électrique principal, en amont des circuits qu'il protège. Les meilleures pratiques recommandent également de vérifier régulièrement son bon fonctionnement grâce au bouton "test" intégré.

Lorsque vous remarquez des déclenchements fréquents du disjoncteur différentiel, il est crucial d'en analyser la cause. Cela peut être dû à une surcharge, à un court-circuit ou à un défaut d'isolement. Il permet donc une intervention rapide avant qu'une situation dangereuse ne devienne critique.

Disjoncteur différentiel vs interrupteur différentiel vs disjoncteur standard

Il existe souvent une confusion entre ces trois appareils. Bien que leurs fonctions se chevauchent, chaque dispositif possède ses propres caractéristiques.

  • Disjoncteur différentiel : Combine les fonctionnalités d'un disjoncteur standard et d'un interrupteur différentiel. Il protège à la fois contre les surcharges, les courts-circuits et les défauts d'isolement. C'est donc une solution tout-en-un qui assure une protection complète.
  • Interrupteur différentiel : Celui-ci ne protège que contre les défauts d'isolement. Il ne réagit pas aux surcharges ou aux courts-circuits. Il doit donc être associé à des disjoncteurs ou fusibles pour offrir une protection complète.
  • Disjoncteur standard : Protège contre les surcharges et les courts-circuits, mais n’intervient pas en cas de défaut d’isolation ou de différence d’intensité. Son utilisation seule n'offre pas une protection suffisante pour les personnes.

Quels sont les différents types de disjoncteurs différentiels disponibles ?

Sur le marché, diverses variantes de disjoncteurs différentiels existent, chacune adaptée à des besoins spécifiques. Voici quelques-unes des principales catégories proposées sur notre e-commerce, lelectricien.net :

Disjoncteurs différentiels 30mA

Ces modèles sont destinés à protéger les personnes. Une sensibilité de 30mA est suffisante pour détecter les courants de fuite dangereux sans provoquer de coupures intempestives. Par exemple, nous proposons des références phase neutre courbe C type AC en 6/10/16/20/25/32A avec des niveaux de rupture de 6kA et 4,5kA, ainsi que des modèles 2P type A 10kA courbe B et C.

Disjoncteurs différentiels 300mA

Moins sensibles, ces disjoncteurs sont principalement utilisés pour la protection des installations industrielles ou tertiaires contre les incendies potentiellement causés par des courants de fuite élevés. Nous avons des versions 1P+N type AC allant de 6A à 40A avec des capacités de coupure jusqu'à 10kA.

Blocs différentiels triphasés

Pour les environnements industriels utilisant du triphasé, des blocs différentiels 30mA ou 300mA type AC sont disponibles. Ils offrent une protection adéquate même dans des configurations électriques complexes.

Comment choisir le bon disjoncteur différentiel ?

Le choix du disjoncteur différentiel dépend de plusieurs facteurs :

1. Type de circuit : Vérifiez les spécifications du circuit que vous souhaitez protéger. Pour une installation domestique typique, un modèle 30mA sera suffisant tandis qu'une installation industrielle pourrait nécessiter un 300mA.

2. Courant nominal : Considérez la charge maximale prévue. Par exemple, une ligne dédiée aux gros appareils électroménagers pourrait nécessiter un disjoncteur de 32A, tandis que des lignes d'éclairage utiliseront des modèles de 10A.

3. Type de courbe : Les courbes B et C représentent différentes réponses temporelles aux surcharges et courts-circuits. La courbe C est plus couramment utilisée dans les applications résidentielles, tandis que la courbe B est souvent réservée aux circuits plus sensibles.

4. Capacité de coupure : Assurez-vous que la capacité de coupure correspond aux exigences de votre réseau électrique. Un disjoncteur de 10kA offre une protection supérieure comparé à un modèle de 4,5kA.

Questions fréquemment posées

Pourquoi mon disjoncteur différentiel saute régulièrement ?

Si votre disjoncteur différentiel se déclenche fréquemment, cela peut indiquer un problème avec certains de vos appareils électroménagers ou câblages. Une surcharge, un court-circuit ou un défaut d’isolation peut en être la cause. Vous devriez consulter un électricien pour identifier et résoudre le problème.

Un disjoncteur différentiel peut-il être utilisé seul ?

Non, un disjoncteur différentiel ne doit jamais être utilisé seul. Il doit faire partie d'un système complet incluant des disjoncteurs standards pour offrir une protection exhaustive.

Quelle est la durée de vie d'un disjoncteur différentiel ?

La durée de vie d’un disjoncteur différentiel varie selon l’usage et l’environnement dans lequel il est installé. En général, les fabricants recommandent un test régulier (au moins deux fois par an) pour s'assurer que l'appareil fonctionne correctement. Sa durée de vie moyenne se situe autour de 15 à 20 ans.

Est-il possible de tester un disjoncteur différentiel soi-même ?

Oui, la plupart des disjoncteurs différentiels sont équipés d'un bouton "test" qui permet de vérifier leur bon fonctionnement. En appuyant sur ce bouton, le disjoncteur devrait se déclencher. Si ce n’est pas le cas, il pourrait être défectueux et nécessite d’être remplacé par un professionnel.

Disjoncteur différentiel Phase Neutre - 4,5kA - 30mA - Type AC - Courbe C - 6A à 40A
En stock livré en 24h
Le disjoncteur différentiel phase neutre 30mA de type AC et courbe C possède un pouvoir de coupure de 4,5kA.
Fabriqué par ABB et provenant de la série DS201L, il se décline en calibre 6A à 40A.

Certification NF
le neutre se trouve à gauche
il occupe deux modules sur un tableau électrique.
Capacité de raccordement : Borne avant (câble) 16mm² / Borne arrière (peigne ou câble) pas disponible sur cette version
Couple de serrage : Haut 1.2Nm / Bas 2.8 Nm

Retrouvez les principaux accessoires du disjoncteur différentiel de la série DS201L en description
Disjoncteur différentiel Phase Neutre - 4,5kA - 300mA - Type AC - Courbe C - 6A à 40A
En stock livré en 24h
Certifié NF, ce disjoncteur différentiel est fabriqué par ABB.
Il assure une protection différentielle 300mA sur votre tableau électrique en 230V monophasé.
De courbe C, type AC, il possède un pouvoir de coupure du 4500A.
Disponible en calibre 6A (réf.: 471021), 10A (réf.: 471022), 16A (réf.: 471023), 20A (réf.: 471024), 25A (réf.: 471025), 32A (réf.: 471026) et 40A (réf.: 471027).
Ce disjoncteur différentiel 300mA se monte sur un rail DIN, il occupe 2 modules.
Disjoncteur différentiel Phase Neutre - 10kA - 300mA - Type A - Courbe C - 6A ou 25A
Expédition sous 5 à 10 jours
Certifié NF, ces disjoncteurs différentiels de qualité professionnelle sont fabriqué par ABB. Ils assurent une protection différentielle 300mA sur votre tableau électrique en 230V monophasé. De type AC, ils possèdent un pouvoir de coupure du 10000A.
Ce disjoncteur différentiel 300mA se monte sur un rail DIN, il occupe 2 modules.
Disjoncteurs diff 6A et 25A pour applications tertiaire, résidentiel et industriel.
Disjoncteur différentiel Phase Neutre - 10kA - 30mA - Type A - Courbe C - 6A à 32A
Expédition sous 2 à 3 semaines
Certifiés NF, ces disjoncteurs différentiels de qualité professionnelle sont fabriqués par ABB.
Ils assurent une protection différentielle 30mA sur votre tableau électrique en 230V monophasé.
De courbe C - type A, ils possèdent un pouvoir de coupure du 10000A.
Disponibles en calibre 6A (réf. : 472451), 10A (réf. : 472452), 16A (réf.: 472453), 20A (réf. : 472454), 25A (réf. : 472455) et 32A (réf.: 472456).
Ce disjoncteur différentiel 30mA se monte sur un rail DIN, il occupe 2 modules (17,5 mm).
Disjoncteur différentiel bipolaire - 10kA - 30mA - Type Ai - Courbe C - 6A à 25A
Derniers articles en stock
Disjoncteurs différentiels 30mA compacts 2 pôles en 2 modules courbe C.
Les disjoncteurs différentiels 30mA compacts (DPC) sont une des innovations de la gamme modulaire de chez ABB pour vous offrir une protection complète et une solution pour les problèmes d'espace. Ils ont été développés pour réduire la taille de vos armoires de distribution.
Les disjoncteurs différentiels sont disponibles de 4A à 32A
Disjoncteur différentiel DS200/DS300C
Derniers articles en stock
Disjoncteur différentiel (DS201L) 1P+N 4,5/6Ka C 16A 30mA immunisé 2CSR245441R1164 ABB 471033

Le RCBO de la série DS201 est un dispositif 1P+N à deux modules pour la protection des circuits monophasés de l'utilisateur final contre les courants de surcharge et de court-circuit offre un compromis optimal entre sécurité et continuité de service, grâce à la résistance aux déclenchements intempestifs Protection contre les contacts indirects et protection supplémentaire contre les contacts directs (avec sensibilité = 30 mA). Protection et isolation des charges résistives et inductives.
