Télérupteur

Qu'est ce qu'un télérupteur ?

Un télérupteur est un relais électromécanique qui assure l’allumage et l’extinction d’un circuit d’éclairage. Le changement d’état est assuré par des impulsions sur des boutons poussoirs (15 maximum). Une impulsion pour l’allumage et une impulsion pour l’extinction.
Un circuit d’éclairage commandé par un seul point d’allumage se nomme simple allumage. S'il est commandé par deux points d’allumage, il se nomme va et vient.
Au-delà de deux points d’allumage, on utilisait autrefois un permutateur. On retrouve encore parfois des permutateurs sur de vieilles installations.
Ces permutateurs ont été remplacés par des télérupteurs.

  • 1 point d'allumage = interrupteur
  • 2 points d'allumage = va et vient
  • 3 points d'allumage = télérupteur

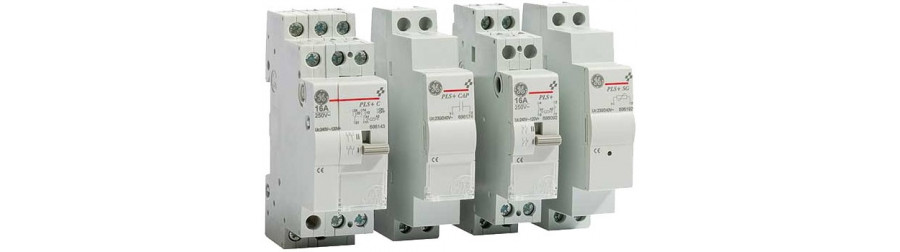

Un télérupteur se présente sous la forme d'un appareil modulaire à poser sur un rail DIN dans un tableau électrique, mais nous pouvons trouver des modèles à fixer dans une boîte par un système de vis.

Un télérupteur ne peut être utilisé qu'avec une commande d'éclairage par boutons poussoirs (pas d'interrupteur ou va-et-vient).

Quels sont les différents types de télérupteurs ?

Il existe plusieurs sortes de télérupteur. Leurs tensions de commande sont multiples, 12V, 24V, 48V ou 230V. Les contacts à fermeture vont de 1 contact à fermeture pour le télérupteur unipolaire à 4 contacts pour le télérupteur tétrapolaire.

Télérupteur unipolaire

Le télérupteur unipolaire agit uniquement sur la phase, c'est à dire qu'il ne coupe que la phase. Celui-ci reste le plus simple à câbler et le moins cher. il est beaucoup utilisé dans les circuits d'éclairages résidentiels.

Télérupteur bipolaire

Le télérupteur bipolaire est aussi souvent utilisé dans les installations résidentielles. L’avantage du bipolaire est qu'il permet de couper la phase ET le neutre. Il offre donc un niveau de sécurité plus important.

Télérupteur triphasé et tétrapolaire

Le télérupteur peut être aussi en tripolaire (trois pôles coupés, triphasés) ou tétrapolaire (quatre pôles coupés dont 1 neutre).


Télérupteur 16A - Ph+N - 1F
Derniers articles en stock
Télérupteur silencieux 16A - Ph+N - 1F (1 Fonction commutation via un contact de travail)
Commande à distance possible par bouton poussoir lumineux à voyant (consommation 40mA max)

Certifié NF selon la norme NF EN 60669-2-1
Tension assignée d’emploi Ue : 230V
Type de raccordement du circuit de puissance : à vis M4, empreinte PH1
A connexions rapides avec boutons de déconnexion
Ultra silencieux
Courant en veille : 0.4mA
Consommation en veille <0.1W
Endurance électrique : 50 000 cycles 16A-230V~ cosφ=1.
Température d’utilisation : -5°C à 40°C
Télérupteur unipolaire 16A 1NF
En stock livré en 24h
Télérupteur unipolaire 16A de la marque Eurohm. Ce télérupteur à 1 contact fermé et dispose d'une bobine de tension de 230V.

Courant de maintien 30mA
Courant d'appel 150mA.
Nombre de manoeuvres en charge nominale supérieures à 10 000
Certifié NF EN 60 669-2-2, ce télérupteur unipolaire agit uniquement sur la phase, c'est à dire qu'il ne coupe que la phase. Notamment utilisé dans les installations électriques de type résidentiel.


Télérupteur unipolaire 16A ABB
En stock livré en 24h
Ce télérupteur unipolaire 16A possède un contact 1NO (normalement ouvert, ou 1F).
Fonctionnant sur une tension nominale de 230V en AC, ce télérupteur unipolaire est principalement utilisé pour la commutation d'éclairage à bouton poussoir. Disponible également en version télérupteur bipolaire.
Le télérupteur unipolaire permet de contrôler 3 points d'allumage ou plus sur votre circuit d'éclairage.
Fabriqué par ABB, vous trouverez en description le schéma du télérupteur.
Télérupteur bipolaire 16A 230V ABB
En stock livré en 24h
Ce télérupteur bipolaire doté  de 2 contacts (2NO) permet de couper la phase ET le neutre.
Il offre donc un niveau de sécurité encore plus important qu'un télérupteur unipolaire.

Il permet d'agir sur un même circuit d'éclairage avec 3 boutons poussoirs ou plus. Schéma du télérupteur en description.

Fabriqué par ABB et certifié CE.
