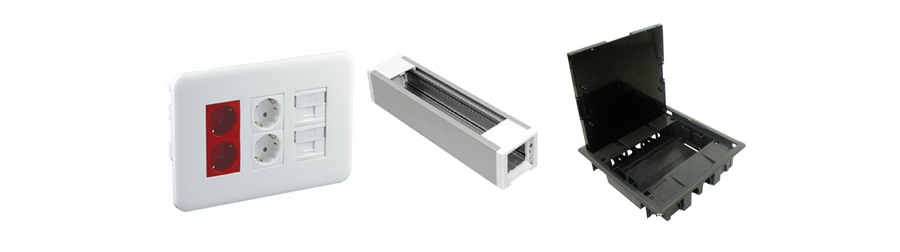

Équipements pour bureaux

Poste de travail saillie, 3x4 modules blanc.

Type d'installation : En saillie sur : - murs, plafonds ou mobilier non combustibles; - murs, plafonds ou mobilier combustibles
Type d'entrées (sorties) : Sans entrées. L'ouverture des entrées est réalisée pendant l'installation
Moyens de fixation des câbles et tubes : Avec rétention de câbles
Températures minimales et maximales pendant l'installation : de -5 °C à +60 °C
Moyens de fixation des appareils aux boîtes : Boîtes conçues pour permettre d'autres moyens de fixation
Selon le degré de protection du boîtier : IP3XC
Essai de Choc : IK07
Tension Nominale - 250 V ~
Courant Nominal - 63 A

Poste de travail à encastrer 3x4 Modules avec 2 Schuko RG + 2 Schuko BL + 2 RJ

Dimensions extérieures (mm): 245 x 170 x 50
Fourni sans connecteurs
Équipé de griffes pour installation dans des murs creux (plaques de plâtre)
Pour installation dans la maçonnerie ou dans des murs creux à l'aide de griffes.

Installation et utilisation complètement encastrées permettant la sortie des câbles même avec la porte fermée. Installation discrète derrière un meuble ou un électroménager, pouvant accueillir du matériel à l'intérieur.

Bloc de bureau 8+2 modules, pouvant être fixé sur une secrétaire, un mur, un rail DIN ou ailleurs. Applicable avec les appareils semi-assemblés de la Série QUADRO 45.

Dimensions : 62x269.5x45.5mm
Résistance aux chocs pendant l'installation et l'usage 10 J
Température minimale de stockage et de transport : -45 °C
Température minimale d'installation et d'usage : -25 °C
Température maximale d'usage : 60 °C
Résistance à la propagation de la flamme : Non propagateur de la flamme
Continuité électrique : Avec continuité électrique 1,5x10-4 Ω/m
Caractéristiques d'isolation électrique : Sans isolation électrique
Degré de protection du boîtier : IP30
Protection contre les substances corrosives ou polluantes : Avec protection moyenne à l'extérieur et à l'intérieur
Mode d’ouverture du couvercle : Le couvercle peut être ouvert avec un outil
Séparation de protection électrique : Sans séparation de protection électrique (séparateur). Positions d’installation prévues : En saillie, fixé sur un mur ou un plafond
Prévention du contact entre les liquides, les conducteurs isolés et les parties actives dans le cas de goulottes de plinthe sur sol mouillé : Non déclaré
Tension Nominale Assignée : 500 V ~

Kit de fixation pour fixer vos blocs de bureau EFAPEL

Boîte de sol grise 8 modules IK10

Dimensions extérieures (mm): 256 x 166
Fournie avec griffes déjà installées
Nature du matériel : Isolant
Type d'installation : Encastrée, semi-encastrée ou incorporée dans les murs, plafonds ou parquets combustibles. Encastrée, semi-encastrée ou incorporée dans les creux ou les cloisons (faux-plafonds, murs, sols) ou le mobilier
Type d'entrées (sorties) : Avec entrées pour tubes lisses ou ondulés
Moyens de fixation des câbles et tubes : Sans fixation
Températures minimales et maximales pendant l'installation : de -25 °C à +60 °C
Température maximale pendant la phase de remplissage du béton : 90 °C
Moyens de fixation des appareils aux boîtes : Boîtes conçues pour permettre d'autres moyens de fixation
Type de couvercle mobile : Enveloppe avec couvercle mobile amovible

Boîte à encastrer pour boîte de sol - 8 modules

Mini-Colonne - 2 faces - 12+12 Modules IK09
Permet d'installer tous les points de connexion (énergie et communications) à proximité du poste de travail. Applicable avec les appareils semi-assemblés de la Série QUADRO 45

Boîtier modulable de prises encastrables, contenant deux prises standard 2P+T droites et deux prises détrompées codées 2P+T, au format modulaire 45×45 mm (dimensions intérieur module), conçu pour une installation encastrée ou en saillie dans des plinthes ou goulottes modulaires Ensto.
Il est construit dans un mélange de plastiques et métaux sans nécessité de maintenance, selon les spécifications environnementales modélisées dans sa fiche PEP. Ce boîtier combine des prises standard et des prises codées afin de prévenir les erreurs de branchement par un détrompage mécanique, garantissant une installation sûre et conforme aux normes de distribution électrique modulaires (prise droite + détrompée rouge) .

Boîte de sol en acier inox brossé, conçu pour l’intégration encastrée dans un sol béton (ou plancher technique) avec une prise 16 A déjà intégrée.
Le coffret garantit une étanchéité IP66 et une résistance aux chocs IK10, le rendant adapté aux environnements publics ou industriels, incluant les passages fréquents ou chariot transpalette, ainsi qu’à l’exposition à l’eau ou aux poussières.
Son format est compact (140×140 mm, profondeur 70 mm) pour installation dans réservation béton, avec un couvercle escamotable et verrouillé. Le verrou peut être actionné avec une clé Allen fournie, assurant une ouverture sécurisée.

Boîte de sol M8R complète, conçue pour encastrement dans une réservation béton, équipée d’un couvercle escamotable de propreté positionné lors du coulage du béton, et d’une réservation métallique en inox soudé de 3 mm évitant toute déformation durant la mise en place du plancher.
Ce module est adapté à une intégration dans un plancher technique, capable d’accueillir jusqu’à huit modules 45×45 mm (par groupes de quatre), fixes ou encastrables, avec une profondeur minimale de 92 mm.
Son couvercle offre une étanchéité IP30, une résistance aux chocs IK09, une charge de roulage jusqu’à 1500 N, et une tenue au fil incandescent de 750 °C. Fabriqué en polyamide gris anthracite, il est conçu pour être non propagateur de flamme et utilisable dans une plage de –15 à +60 °C.

Réservation béton pour boîte de sol M8R à clipage 45×45 mm, équipée d’un couvercle de coulage (ou de propreté) conçu pour maintenir la cavité propre lors du coulage de la dalle béton.
Fabriquée en tôle inox soudée et pliée de 3 mm, cette structure métallique assure une stabilité mécanique et évite toute déformation du boîtier pendant le bétonnage. Elle intègre deux paniers pour équipements et une embase, avec des flancs pré-percés adaptés aux gaines ITC Ø 25 mm.
Le produit offre une charge roulante nominale de 1500 N, un indice IP30 sur le couvercle, une résistance mécanique IK09 ainsi qu’une tenue au fil incandescent GWT 750 °C, non propagateur de flamme.
La plage de température est comprise entre −15 °C et +60 °C. Les dimensions principales relatives à l’ensemble sont indiquées comme 92 mm de hauteur, avec un format de surface d’environ 287×212 mm .

Recouvrement en acier inoxydable pour le couvercle de la boîte de sol M8R à clipage 45×45 mm, conçu pour s’intégrer parfaitement dans les planchers techniques ou les réservations béton.
Ce couvre-couvercle inox assure une finition esthétique et une protection mécanique adaptée lors du coulage du béton. Il supporte une charge roulante de 1500 N, offre un indice de protection IP30 sur le couvercle, une résistance mécanique IK09, ainsi qu’une tenue au fil incandescent GWT 750 °C, non propagateur de flamme.
Il est compatible avec la boîte M8R, qui peut recevoir jusqu’à huit modules 45×45 et présente une profondeur minimale d’installation de 92 mm. Sa plage d’utilisation s’étend de ‑15 °C à +60 °C, avec des dimensions incluant une hauteur de 92 mm et des surfaces d’environ 287×287 mm.

Boîte de sol M12C complète, conçue pour une intégration encastrée dans un plancher technique d’au moins 92 mm de profondeur. Fabriquée en polyamide gris anthracite (RAL 7011), cette boîte dispose de trois paniers intégrés, chacun capable d’accueillir quatre modules 45×45 mm, offrant ainsi une grande densité de connecteurs ou prises modulaires.
Son couvercle est protégé par un indice IP30, résiste aux chocs selon la norme IK09, supporte une charge de roulage jusqu’à 1500 N, et dispose d’une tenue au fil incandescent de 750 °C. Les pattes de serrage permettent un ajustement sur différentes épaisseurs de plancher technique, et le couvercle est compatible avec un habillage inox ou revêtement final, assurant une intégration esthétique et sécurisée au sol.

Réservation béton pour la boîte de sol M12C à clipage 45×45 mm, équipée d’un couvercle de coulage destiné à protéger la cavité durant le coulage de la dalle béton. Elle fait partie de la gamme plancher technique M12C adaptée à une installation dans réservation béton en tôle acier inoxydable soudée de 3 mm, garantissant une stabilité mécanique sans déformation pendant la mise en œuvre.
Cette composante permet de positionner et maintenir le boîtier de sol en place avec ses 3 paniers intégrés pour les équipements, offre une charge roulante de 1500 N, un indice IP30 sur le couvercle, une résistance mécanique IK09 et une tenue au fil incandescent GWT 750 °C, sans propagation de flamme.
La plage d’utilisation est de −15 °C à +60 °C, avec des dimensions principales de 92 mm de hauteur sur un format de surface de 287×287 mm.

Recouvrement inox du couvercle pour les boîtes de sol M12C à clipage 45×45 mm, destinées aux planchers techniques ou aux réservations béton : ce couvre-couvercle inox sert de finition esthétique et de protection, notamment lors du coulage du béton.
Il est conçu pour supporter une charge roulante de 1500 N, avec un indice de protection IP30 pour le couvercle, une résistance mécanique IK09, et une tenue au fil incandescent GWT 750 °C, tout en étant non propagateur de flamme.
Ce composant convient pour une plage de température d’utilisation allant de −15 °C à +60 °C. Ses dimensions principales sont 92 mm de hauteur pour un format de 287×287 mm en surface.

La colonne ADC110CV9010 fait partie de la gamme AXXE‑DC double face, en profilé aluminium anodisé naturel avec couvercles PVC blanc, permettant l’intégration directe de modules 45×45 mm clipables sur deux faces.
Il s’agit d’un modèle Type A, adapté à une hauteur de dalle jusqu’à 3,70 m et un faux‑plafond jusqu’à 2,95 m, grâce à un corps de colonne de 3 m et un vérin motorisé d’une course maximale de 0,70 m.
En configuration double face, cette colonne peut accueillir jusqu’à 16 câbles Ø 7 mm, ou 6 câbles Ø 12 mm selon l'agencement.
L’installation est simplifiée grâce à un vérin actionnable sans outil, avec une poignée à hauteur d’homme permettant de fixer la colonne au plafond via compression, sans nécessité d’outil.

Colonne AXXE‑DC double face, profilée en aluminium anodisé naturel avec des couvercles en PVC blanc et conçue pour accueillir des modules 45×45 mm clipables sur deux faces, dans un profil de section 85 × 120 mm.
Il s’agit d’un modèle Type B, adapté à une hauteur de dalle maximale de 3,90 m grâce à un corps de colonne de 3,25 m et un vérin de fixation d’une course maximale de 0,70 m, idéal pour des faux‑plafonds jusqu’à 3,20 m.
En configuration double face, cette colonne permet une capacité maximale de 16 câbles Ø 7 mm, ou 6 câbles Ø 12 mm, selon l’agencement souhaité. L’installation est simplifiée par un vérin à poignée actionnable sans outil : on le positionne à hauteur d’homme, on visse l’écrou papillon, puis on abaisse la poignée pour fixer la colonne au plafond en compression.

La colonne ADC112CV9010 appartient à la série AXXE‑DC double face, réalisée en profilé aluminium anodisé naturel avec couvercles PVC blancs, conçue pour recevoir des modules 45×45 mm clipables sur deux faces.
Il s’agit d’un modèle Type C, donc d’un corps en aluminium pouvant atteindre 6 m de longueur, avec un vérin à course maximale de 0,70 m, permettant des installations dans des locaux avec une hauteur de dalle allant jusqu’à 6,50 m et faux-plafond jusqu’à 5,95 m.
En configuration double face, cette version offre une capacité de câblage maximale de 16 câbles Ø 7 mm, ou jusqu’à 6 câbles Ø 12 mm, selon l’agencement des gaines et modules.
L’installation est aisée grâce à un vérin à poignée actionnable sans outil, positionné à hauteur ergonomique, permettant un montage rapide par compression au plafond via vis écrou papillon et abaissement manuel du vérin, sans nécessiter d’outil.

Colonne de la gamme AXXE‑DC quatre faces avec profilé aluminium anodisé naturel et couvercles en PVC blanc, conçue pour accueillir des modules clipables 45 × 45 mm sur ses quatre faces.
Il s’agit d’un modèle Type A, dont le corps en aluminium mesure jusqu’à 3 m de long, adapté à une hauteur de dalle maximale de 3,70 m et à un faux‑plafond jusqu’à 2,95 m, via un vérin coulissant d’une course maximale de 0,70 m.
Cette version assure une distribution verticale du courant fort et des données (VDI) depuis le plafond, avec une installation sans outil grâce au vérin équipé d’une poignée et verrouillage par écrou papillon en compression.

Cette colonne appartient à la gamme AXXE‑DC en version quatre faces, réalisée en profilé aluminium anodisé naturel avec couvercles PVC blanc, compatible avec les modules 45×45 mm clipables sur chacune des quatre faces.
Ce modèle correspond au Type B, doté d’un corps de colonne en aluminium mesurant jusqu’à 3,25 m, ce qui le rend adapté à des hauteurs de dalle allant jusqu’à 3,90 m et à des faux-plafonds atteignant 3,20 m, grâce à un vérin à course maximale de 0,70 m.
La colonne offre une grande capacité d’intégration avec la possibilité de clipser des modules sur les quatre faces, idéale pour la distribution de courant fort et VDI depuis le plafond.
L’installation est facilitée par un vérin à poignée ergonomique, qui se positionne à hauteur d’homme, se verrouille par un écrou papillon puis se compresse pour fixer la colonne sans outil, par simple abaissement du vérin.

Colonne modulaire de la gamme AXXE‑DC à quatre faces, conçue pour la distribution verticale du courant fort et des données (VDI) depuis le plafond. Elle est fabriquée en profilé aluminium anodisé naturel avec des couvercles en PVC blanc, permettant l’intégration directe de modules 45×45 mm par clipage sur ses quatre faces.
Ce modèle correspond au Type C, avec un corps de colonne pouvant atteindre 6 m de longueur, adapté à une hauteur de dalle maximale de 6,50 m et un faux‑plafond jusqu’à 5,95 m. Il est équipé d’un vérin à course maximale de 0,70 m, facilitant l’installation sans outil grâce à un système de compression au plafond via un écrou papillon et une poignée à hauteur d’homme.
En configuration double face, cette colonne peut accueillir jusqu’à 16 câbles de 7 mm de diamètre ou 6 câbles de 12 mm de diamètre, selon l’agencement des gaines et modules.

Potelet MINI AXXE-DC double face, conçu pour une installation au sol en environnements tertiaires ou industriels.
Ce potelet est réalisé en profilé aluminium anodisé naturel avec des couvercles en PVC blanc, et permet l’intégration directe de modules 45×45 mm clipables sur ses deux faces.
Ce modèle est classé Type 1, ce qui signifie qu’il est conçu pour des installations avec des hauteurs de plafond standards, jusqu’à environ 3,70 m, avec un corps de colonne d’environ 3 m et un vérin d’extension d’environ 0,70 m pour un réglage facile.

Potelet MINI AXXE-DC double face, conçu pour une installation au sol dans des environnements tertiaires ou industriels.
Ce potelet est fabriqué en profilé aluminium anodisé naturel avec des couvercles en PVC blanc, permettant l’intégration directe de modules 45×45 mm clipables sur ses deux faces.
Disponible en hauteurs plus élevées, ce modèle est classé Type 2, ce qui signifie qu’il est conçu pour des installations avec des hauteurs de plafond plus importantes, généralement jusqu’à environ 4,50 m, grâce à un corps de colonne plus long et un vérin d’extension permettant un réglage plus important.

Potelet MINI AXXE-DC double face, conçu pour une installation au sol dans des environnements tertiaires ou industriels.
Ce modèle est classé Type 1, ce qui signifie qu’il est conçu pour des installations avec des hauteurs de plafond standard, généralement jusqu’à environ 3,70 m, avec un corps de colonne d’environ 3 m et un vérin d’extension d’environ 0,70 m permettant un réglage facile pour s’adapter à la hauteur sous plafond.
Le potelet est fabriqué en profilé aluminium anodisé naturel avec des couvercles en PVC blanc, permettant l’intégration directe de modules 45×45 mm clipables sur ses deux faces. Il est disponible en hauteurs de 415 mm ou 640 mm, offrant une solution modulaire et esthétique pour la distribution de courant fort et de données (VDI) depuis le sol.

Potelet MINI AXXE-DC double face, conçu pour une installation au sol dans des environnements tertiaires ou industriels.
Ce modèle est classé Type 2, ce qui signifie qu’il est conçu pour des installations avec des hauteurs de plafond plus importantes, généralement jusqu’à environ 4,50 m, grâce à un corps de colonne plus long et un vérin d’extension permettant un réglage plus important.
Le potelet est fabriqué en profilé aluminium anodisé naturel avec des couvercles en PVC blanc, permettant l’intégration directe de modules 45×45 mm clipables sur ses deux faces. Il est disponible en hauteurs de 415 mm ou 640 mm, offrant une solution modulaire et esthétique pour la distribution de courant fort et de données (VDI) depuis le sol.
