Bobine MX, MN

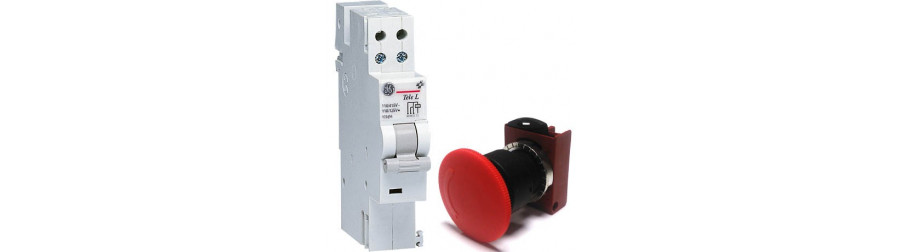

Ce déclencheur MX (équivalent à la bobine MX Schneider) est une bobine de déclenchement à émission de tension.
Elle permet à un bouton d'arrêt d'urgence de commander le déclenchement d'un disjoncteur ou d'un interrupteur différentiel ABB lorsqu'on lui applique une tension.
Cette bobine MX est montable à droite du disjoncteur, à droite sur un inter diff.
Attention non compatible avec les inter sectionneurs ABB.
Schèma de câblage d'une bobine MX
Note : Ne pas oublier de monter la pièce de liaison entre la bobine MX et le disjoncteur comme indiqué sur la notice (notice et pièces livrées dans l'emballage)

Bobine à émission de type Bobine MX compatible avec l'appareillage IMO (disjoncteur ou interrupteur différentiel). Non compatible avec les disjoncteurs GE.

Elle se monte à gauche d'un interrupteur différentiel IMO.

Raccordée à un arrêt d'urgence, cette bobine permet de faire sauter l'interrupteur différentiel de tête.

Schèma de câblage bobine MX

Ce dispositif d'arrêt d'urgence coup de poing, de diamètre 40mm (tête du champignon rouge), permet de protéger votre installation et les personnes autours. L'arrêt d'urgence doit être placé à proximité de l'appareil à couper. Pour le déverrouiller, il suffit de tourner la tête.
Vous trouverez divers choix d'arrêt d'urgence :

En saillie / encastré
Avec ou sans boîtier
Etanche
A clé

Nous proposons également des boîtiers seuls et des têtes de remplacement.
Ces dispositifs sont souvent associés à une bobine MX qui permettra de couper le disjoncteur ou l'interrupteur différentiel souhaité. Les boutons d'arrêt d'urgence URGENCE et URGENCECLE sont livrés avec un bloc de contact 1NO + 1NF (contact normalement ouvert + contact normalement fermé).
Vous trouverez ci dessous un schéma de câblage permettant d'installer votre bouton d'arrêt d'urgence.

Contact auxiliaire pour disjoncteur ABB.

Ce contact NO NF peut être monté à gauche ou à droite. Il est compatible avec tous nos disjoncteurs ou interrupteur différentiel ABB.

Il permet d'envoyer un signal indiquant la position des contacts en fonction de l'état du disjoncteur auquel il est accouplé (ouvert/fermé).

Ce contact NO NF fonctionne avec le déclenchement d'un disjoncteur ou inter diff en "automatique" ou par action manuelle sur le levier de celui ci.

Fabriqué par ABB, ce bloc de contact, simple ou avec étrier, permet d'utiliser le bouton d'arrêt d'urgence, qui est vendu séparément.

Blocs de contacts simples pour montage face avant :

1 NO type MCB-10 (réf.: 840547)
1 NC type MCB-01 (réf.: 840553)
Bloc de contacts avec étrier pour montage face avant, pour têtes de commande non limineuses :

1 NO + 1 NC type MCBH-11 (réf.: 840531)

Ce bloc de contact est compatible avec tous les boutons poussoir et boutons d'arrêt d'urgence de la marque IMO.
Retrouvez nos armoires électriques pour l'installation de vos blocs de contact.
Découvrez nos autres versions de boutons et voyants
Tableau en description >>

Ce déclencheur MX (équivalent à la bobine MX Schneider) est une bobine de déclenchement à émission de tension.

Elle permet à un bouton d'arrêt d'urgence de commander le déclenchement d'un disjoncteur ou d'un interrupteur différentiel General Electric .

Cette bobine MX peut être placée à droite ou à gauche du disjoncteur, à droite sur un inter diff .

Schéma de câblage bobine MX

Type : Bobine à Émission pour série S200
Dimensions : 17.5 x 85 x 69 mm
Tensions : 110 à 415 VAC - 110 à 250 VDC
Poids : 0.133 kg
Couleur : Blanc
Marque : ABB
