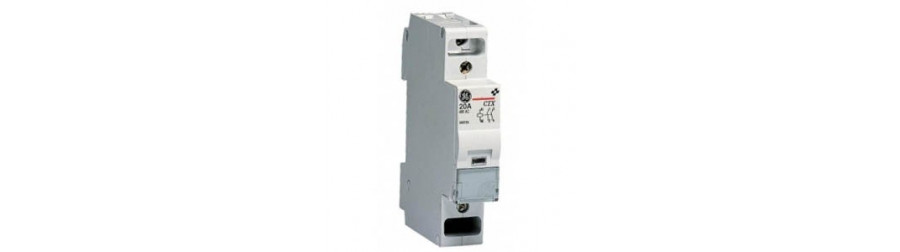

Contacteur

A quoi sert un contacteur ?

Les contacteurs modulaires sont des interrupteur contrôles électromécanniquement; utilisés pour contrôler de grands consommateurs d'électricité mono ou multi-phase tandis que le contrôle lui même n'en consomme que très peu

Le domaine d'application des contacteurs

Commutation d'éclairage, d'équipement de chauffage, de moteurs pour pompes et ventilateurs... Les contacteurs jour/nuit sont principalement utilisés dans des combinaisons avec des applications bi-horaires pour permettre de consigner les grandes consommations d'énergie pendant la période où les tarifs sont moins élevés. Un interrupteur permet d'annuler l'action normale automatique du contacteur jour/nuit à tout moment.

Comment fonctionne un contacteur électrique ?

Pour savoir comment fonctionne un contacteur électrique, il faut savoir comment il est composé. Nous allons prendre pour exemple notre contacteur tripolaire de 9A à 25A. Ce dernier dispose pour simplifier :

  • un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique acceptant une grande plage de tensions de commande (par exemple 100 à 250V AC et DC).
  • une protection intégré contre la surtension
  • des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral et une large gamme d'accessoires

Ce mécanisme permet le contrôle de la mise en service des appareils électriques du client par le fournisseur d'électricité.

Contacteur modulaire 2NO à 4NO - 20A ou 25A - 24V
Derniers articles en stock
Contacteur modulaire 20A ou 25A (selon modèle choisi) de haute qualité fabriqué par la marque industrielle IMO pour tableau électrique.
Ces contacteurs de puissance 24V de type AC s'installent sur le rail DIN de votre armoire électrique.
Souvent utilisé en combinaison avec un détecteur de mouvement, ce contacteur modulaire 24V peut être utilisé pour commander un voyant, un éclairage...
Il est proposé en différentes combinaisons de contacts:

2NO = 2 Contacts ouverts au repos (en 20A ou 25A)
4NO = 4 Contacts ouverts au repos (uniquement en 25A)
Contacteur modulaire 1 à 2NO/NF - 20A - 230V
Derniers articles en stock
Contacteur de puissance 20A de haute qualité fabriqué par la marque industrielle IMO.
De type AC, il s'installe sur le rail DIN de votre coffret électrique, il n'occupe qu'un module (18mm de large).
Ce contacteur modulaire peut être utilisé pour commander un voyant, un éclairage... il est souvent utilisé en combinaison avec un détecteur de mouvement.
Le contacteur 20A IMO est proposé en différentes combinaisons de contacts:

1NO+1NF = 1 Contact ouvert au repos + 1 Contact fermé au repos
2NF = 2 Contacts fermés au repos
2NO = 2 Contacts ouverts au repos
Contacteur modulaire 4NO ou 4NF - 25A
En stock livré en 24h
Contacteur tétrapolaire 4 pôles équipé d'une bobine de commande 230V.
Ce relais occupe 2 modules de 18mm sur le rail DIN de votre tableau électrique.
Ce contacteur 25A est disponible en 2 versions de contacts:
- 4NF = 4O = 4 Contacts fermés au repos
- 4NO = 4F = 4 Contacts ouverts au repos
Ce contacteur tétrapolaire fonctionne en 230V AC.
Contacteur auxiliaire tétrapolaire - 24V, 230V ou 380V
En stock livré en 24h
Nos contacteurs auxiliaires tétrapolaires de type bloc présentent :

4 pôles. Les contacteurs auxiliaires sont mécaniquement reliés aux éléments des contacts auxiliaires (symbole latéral)
un circuit de commande fonctionnant avec une bobine AC et DC et une interface de bobine électronique acceptant une grande plage de tension.
Protection intégrée contre la surtension
des blocs de contacts auxiliaires supplémentaires pour montage frontal ou latéral

Le circuit de commande est disponible proposé ici en courant alternatif est disponible en 24V, 230V ou 380V.
Contacteur de puissance 1/2 NO/NF - 20A
Derniers articles en stock
Contacteur monophasé 20A disponible en plusieurs combinaisons de contact.

1NO + 1NF = 1F + 1O = 1 Contact ouvert au repos + 1 Contact fermé au repos
2NF = 2O = 2 Contacts fermés au repos
2NO = 2F = 2 Contacts ouverts au repos

Ces contacteurs mono fonctionnent en 24V ou 230V sur courant alternatif et n'occupent qu'un module sur votre tableau électrique.
Nos nouveaux contacteurs sont silencieux et sont adaptés pour les applications d'éclairage, chauffage, ventilation, moteurs et pompes.
Le contacteur 20A 2F (2NO) est le plus couramment utilisé.
Contacteur de puissance 2 à 4 pôles - 40A - 230V
En stock livré en 24h
Contacteur 40A fonctionnant en 230V avec une bobine 230V sur courant alternatif.
Fabriqué par IMO, ce contacteur bénéficie d'un excellent rapport qualité avec une Garantie 2 ans.
Le contacteur de puissance 40A est disponible en 2 ou 4 pôles avec différentes possibilités de contacts.
Le modèle 2 pôles utilise 2 modules de 18mm et le 4 pôles 4 modules dans votre coffret électrique.
Contacteur modulaire - 4NO - 25A
Derniers articles en stock
Contacteur modulaire électromécanique de chez ABB

Capacité 25A pour une tension de la bobine de 230V
4 NO
2 modules, montable sur rail DIN
raccordement des bornes minimum : 1x1mm²
raccordement des bornes maximum : 1x10mm² ou 2x4mm²
Accessoires possible pour le contacteur modulaire : contacts auxiliaires, pièces de séparation, capot
Contacteur de puissance triphasé 3NO - 40A - 230V
En stock livré en 24h
Contacteur triphasé 40A AC ou CC fabriqué par ABB. Les contacteurs modulaires silencieux sont disponible (sur demande) dans une gamme allant de 16A à 100A

Capacité 40A pour une tension de la bobine de 230V
3 NO : 3 contacts ouverts au repos
2 modules de 17.5mm, montable sur rail DIN
raccordement des bornes minimum : 1x1mm²
raccordement des bornes maximum : 1x10mm² ou 2x4mm²

Disponible en accessoires du contacteur triphasé : Contacts auxiliaires / Pièce de séparation ESB-DIS / Capots
Contacteur Jour/Nuit 20A - 2P/2NO
En stock livré en 24h
Ce contacteur jour/nuit 20A fonctionne en 230V avec 2 contacts "NO": Normalement ouvert. Idéal pour la mise en marche automatique d'un chauffe eau pendant les heures creuses.
Fonction Arrêt, Automatique ou Marche forcée.
Ce contacteur jour nuit 20A occupe 1 module dans votre coffret électrique. Retour en position "AUTO" après l'impulsion ERDF
Contacteur Jour/Nuit 20A - 2P - 2F avec sélecteur 3 positions
En stock livré en 24h
Ce contacteur jour/nuit 20A permet de mettre en marche automatiquement certains appareils électriques comme un chauffe eau pendant les heures creuses.
Le contacteurs jour/nuit dispose d'un sélecteur 3 positions : jour / auto / nuit. Il est de tension 230V - 2 pôles - 2 contacts fermés :

Conforme à la norme NF EN 61 095
Classe AC7a (charges non inductives ou faiblement inductives)
Tension de tenue aux chocs Uimp 4 kV
Fréquence 50 Hz
Pouvoir de fermeture/coupure : 3kA
Nombre de manœuvres en charge AC7a : supérieures à 30 000
IP20

Disponible également sur demande en version 4 pôles - 4F, il s'installe très facilement dans votre tableau électrique.
Contacteur Jour/Nuit 16A - Phase Neutre - 1F
En stock livré en 24H
Contacteur électronique Jour/Nuit 16A - 1P+N - 1F (1 Fonction : commutation jour/nuit)

Certifié NF selon la norme NF EN 60669-2-1
Tension assignée d’emploi Ue : 230V
Type de raccordement du circuit de puissance : à vis M4, empreinte PH1
A connexions rapides avec boutons de déconnexion
Ultra silencieux
Courant en veille : 0.4mA
Consommation en veille <0.1W
Endurance électrique : 50 000 cycles 16A-230V~ cosφ=1.
Température d’utilisation : -5°C à 40°C
Contacteur Jour/Nuit 25A - 4NO
En stock livré en 24h
Ce contacteur jour nuit tétrapolaire occupe seulement 2 modules sur votre tableau électrique.
Ses 4 contacts NO permettent la commutation de chauffe eau, de moteur de pompe, de ventilation etc ...
Équipé d'une bobine courant continu, ce contacteur jour nuit est très silencieux.
La bobine est protégée d'une surtension jusque 5000V.
Ce contacteur JN de qualité dispose d'une puissance de 25A.
Contact auxiliaire inverseur NO/NF standard pour S200
En stock livré en 24h
Contact auxiliaire pour disjoncteur ABB. Ce contact NO NF doit être monté à droite. Il est compatible avec tous nos disjoncteurs ou interrupteur différentiel ABB.
Il permet d'envoyer un signal indiquant la position des contacts en fonction de l'état du disjoncteur auquel il est accouplé (ouvert/fermé).
Ce contact NO NF fonctionne avec le déclenchement d'un disjoncteur ou inter diff en "automatique" ou par action manuelle sur le levier de celui ci.
Bloc de contact NO ou NF
En stock livré en 24h
Ce bloc de contact est compatible avec tous les boutons poussoir et boutons d'arrêt d'urgence de la marque IMO.
Retrouvez nos armoires électriques pour l'installation de vos blocs de contact.
Découvrez nos autres versions de boutons et voyants
Bloc de contact auxiliaire 1 à 2 contacts pour disjoncteur moteur ABB
En stock livré en 24h
Bloc de contact auxiliaire de type HKF1-11 pour disjoncteur moteur MS116 / MS132 / MS165 de ABB.
Ce contact auxiliaire se monte à l'avant ou sur la droite selon le modèle, il est disponible en 1NO + 1NF ou 2NO.
Les disjoncteurs moteurs peuvent être dotés de contact auxiliaires (montage frontal ou latéral). Les accessoires peuvent être montés sans câblage ni outils. Conformément aux besoins de l'application, diverses combinaisons sont possibles. Les contacts auxiliaires changent de position avec les contacts principaux.
Bloc de contact auxiliaire simple ou avec étrier
En stock livré en 24h
Fabriqué par ABB, ce bloc de contact, simple ou avec étrier, permet d'utiliser le bouton d'arrêt d'urgence, qui est vendu séparément.
Blocs de contacts simples pour montage face avant :

1 NO type MCB-10 (réf.: 840547)
1 NC type MCB-01 (réf.: 840553)

Bloc de contacts avec étrier pour montage face avant, pour têtes de commande non lumineuses :

1 NO + 1 NC type MCBH-11 (réf.: 840531)
Bloc de contact auxiliaire frontal 1 à 2 contacts pour contacteur MB IMO
En stock livré en 24H
Bloc de contact auxiliaire 1NO + 1NF ou 2NO + 2NF, idéal pour l'ajout de contacts à un contacteur MB de chez IMO. Montage frontal.
Le bloc de contact auxiliaire 1NO + 1NF (1 contact Normalement Ouvert, 1 contact Normalement Fermé) et le bloc de contact auxiliaire 2NO + 2NF (2 contacts Normalement Ouverts, 2 contacts Normalement Fermés) sont compatibles avec les contacteurs MB09 et MB12.
