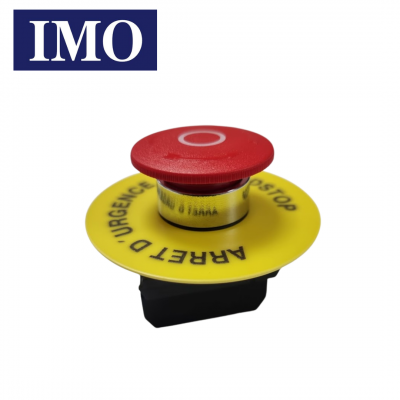

Bouton d'arrêt d'urgence complet (tourner pour déverrouiller) IMO
zoom_out_map
chevron_left chevron_right

Bouton d'arrêt d'urgence complet (tourner pour déverrouiller)

Ce dispositif d'arrêt d'urgence coup de poing, de diamètre 40mm (tête du champignon rouge), permet de protéger votre installation et les personnes autours. L'arrêt d'urgence doit être placé à proximité de l'appareil à couper. Pour le déverrouiller, il suffit de tourner la tête.

Vous trouverez divers choix d'arrêt d'urgence :

  • En saillie / encastré
  • Avec ou sans boîtier
  • Etanche
  • A clé

Nous proposons également des boîtiers seuls et des têtes de remplacement.

Ces dispositifs sont souvent associés à une bobine MX qui permettra de couper le disjoncteur ou l'interrupteur différentiel souhaité. Les boutons d'arrêt d'urgence URGENCE et URGENCECLE sont livrés avec un bloc de contact 1NO + 1NF (contact normalement ouvert + contact normalement fermé).

Vous trouverez ci dessous un schéma de câblage permettant d'installer votre bouton d'arrêt d'urgence.

20,28 € TTC 16,90 € (HT)
TTC En stock livré en 24H
check En stock livré en 24h
>
Déclinaisons Référence Caractéristiques Stock prix Quantité

En stock livré en 24h

Type arret urgence : Arret urgence à encastrer 1NO+1NF - COMPLET (sans boitier)

Référence : URGENCE

URGENCE

Arret urgence à encastrer 1NO+1NF - COMPLET (sans boitier)

En stock livré en 24h

14,28 € TTC

14,28 € TTC

En stock livré en 24h

Type arret urgence : Arret urgence à clé - 1NO + 1NF (sans boitier)

Référence : URGENCECLE

URGENCECLE

Arret urgence à clé - 1NO + 1NF (sans boitier)

En stock livré en 24h

35,88 € TTC

35,88 € TTC

En stock livré en 24h

Type arret urgence : Arret urgence à encastrer 1NO - COMPLET (sans boitier)

Référence : URGENCE1NOCOMPLET

URGENCE1NOCOMPLET

Arret urgence à encastrer 1NO - COMPLET (sans boitier)

En stock livré en 24h

13,08 € TTC

13,08 € TTC

En stock livré en 24h

Type arret urgence : Tête de REMPLACEMENT arrêt d'urgence 40mm

Référence : BC3P34REDO

BC3P34REDO

Tête de REMPLACEMENT arrêt d'urgence 40mm

En stock livré en 24h

7,50 € TTC

7,50 € TTC

En stock livré en 24h

Type arret urgence : Arret urgence avec boitier étanche 40MM

Référence : BG10P3411

BG10P3411

Arret urgence avec boitier étanche 40MM

En stock livré en 24h

20,28 € TTC

20,28 € TTC

En stock livré en 24h

Type arret urgence : Arret urgence avec boitier étanche 70MM

Référence : BG10P34P11

BG10P34P11

Arret urgence avec boitier étanche 70MM

En stock livré en 24h

47,76 € TTC

47,76 € TTC

En stock livré en 24h

Type arret urgence : Boitier seul GRIS (format boite à bouton)

Référence : BG1

BG1

Boitier seul GRIS (format boite à bouton)

En stock livré en 24h

9,38 € TTC

9,38 € TTC

En stock livré en 24h

Type arret urgence : Boitier seul JAUNE(format boite à bouton)

Référence : BG1YEL

BG1YEL

Boitier seul JAUNE(format boite à bouton)

En stock livré en 24h

10,57 € TTC

10,57 € TTC

Comment poser votre arrêt d'urgence ?

Le schéma de câblage avec une bobine MX

Ci dessous, vous trouverez un schéma pour savoir comment câbler un bouton d'arrêt d'urgence avec une bobine MX protégée par un disjoncteur 2A (obligatoire).

Ici le déclencheur MX est associé à un interrupteur différentiel tétrapolaire, mais le schéma reste le même avec un inter diff monophasé ou un disjoncteur (quelque soit le nombre de pôles).

Schéma de câblage bouton d'arrêt d'urgence avec bobine MX.

Le schéma de câblage montre comment un bouton d'arrêt d'urgence est connecté à une bobine MX pour couper l'alimentation électrique en cas d'urgence. Voici une explication détaillée du fonctionnement du circuit :

  1. Disjoncteur 2A : Protège le circuit de commande. Il est connecté en série avec le bouton d'arrêt d'urgence et la bobine MX pour couper l'alimentation en cas de surcharge ou de court-circuit.

  2. Bouton d'arrêt d'urgence (contact NO) : Le bouton d'arrêt d'urgence est un contact normalement ouvert (NO). Cela signifie qu'en état normal (non appuyé), le circuit est ouvert (pas de continuité). Lorsqu'on appuie sur le bouton, il se ferme, créant une continuité dans le circuit.

  3. Bobine MX : La bobine MX est un déclencheur à émission. Lorsqu'elle est alimentée, elle déclenche l'interrupteur différentiel, coupant ainsi l'alimentation de l'ensemble du circuit protégé par cet interrupteur.

Fonctionnement du Circuit

  • Normalement : Le disjoncteur 2A est en position fermée, permettant le passage du courant. Le bouton d'arrêt d'urgence est en position ouverte (NO), donc le circuit de la bobine MX est ouvert et la bobine n'est pas alimentée.

  • En cas d'urgence : Lorsqu'on appuie sur le bouton d'arrêt d'urgence, le contact NO se ferme, ce qui permet au courant de circuler à travers le circuit. Le courant passe du disjoncteur 2A, à travers le bouton d'arrêt d'urgence fermé, et jusqu'à la bobine MX. La bobine MX, lorsqu'elle est alimentée, déclenche l'interrupteur différentiel. Cela coupe immédiatement l'alimentation de tout le circuit protégé par cet interrupteur différentiel, assurant ainsi la sécurité.

Connexions du Schéma

  • Fil bleu : Il relie une borne du disjoncteur 2A à une borne de l'interrupteur différentiel et continue jusqu'à la bobine MX.
  • Fil rouge : Il relie l'autre borne du disjoncteur 2A à une borne du bouton d'arrêt d'urgence. Lorsqu'on appuie sur le bouton, le circuit se ferme, et le courant peut passer à travers le fil rouge jusqu'à la bobine MX.

En résumé, ce schéma de câblage assure que lorsqu'on appuie sur le bouton d'arrêt d'urgence, le courant alimente la bobine MX, ce qui déclenche l'interrupteur différentiel et coupe l'alimentation électrique, arrêtant ainsi le système pour des raisons de sécurité.

BG10P3411
