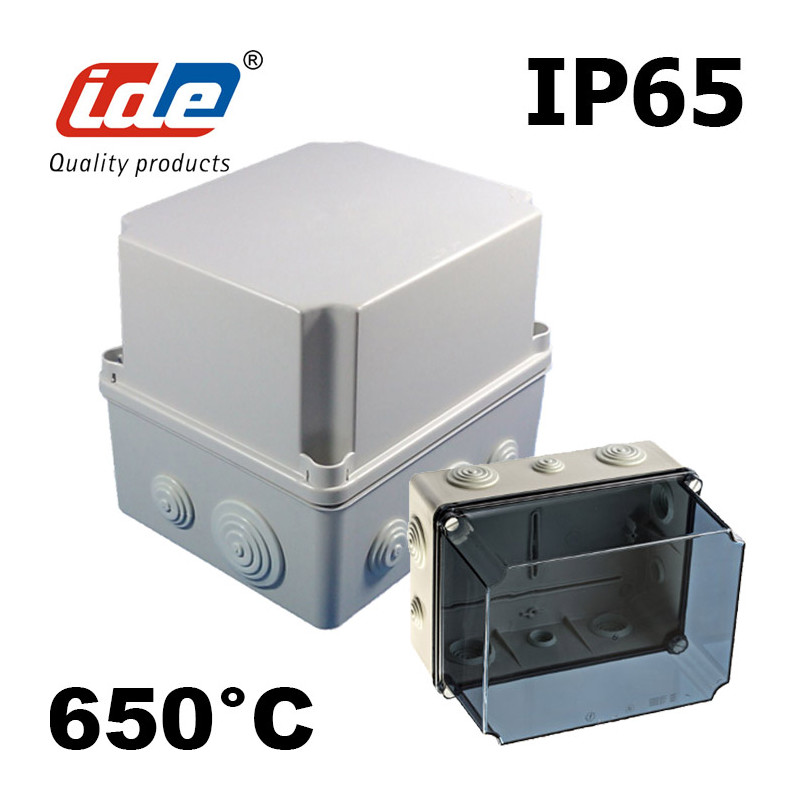

Boitier de dérivation industriel étanche IP65 avec couvercle haut
Ce boitier de dérivation étanche IP65 possède un couvercle haut pour permettre l'installation sur rail DIN d'éléments volumineux comme des transformateurs ou des contacteurs industriels.
- Décliné en version couvercle opaque, ou couvercle transparent en polycarbonate.
- Possibilité d'installer un Rail DIN ou platine de montage. Ainsi qu'une plaque de montage avec les vis de fixation
- Ce boitier de dérivation en ABS est équipé de tétines passe câble.
- Matériel de qualité industrielle résistant aux impacts mécaniques IK07.
- Boitier industriel également disponible en IP67 sur commande sans tétine passe câble.
Possibilités de remises sur quantités importantes
Déclinaisons | Référence | Caractéristiques | Stock | prix | Quantité |
En stock livré en 24h |
|||||
Dimensions :
(HxLxP) 253x342x191 - Passe fil conique: 12x Ø40
Référence : GSV322 |
GSV322 |
(HxLxP) 253x342x191 - Passe fil conique: 12x Ø40 |
En stock livré en 24h |
37,40 € TTC |
37,40 € TTC |
En stock livré en 24h |
|||||
Dimensions :
(HxLxP) 185X246X180 avec couvercle opaque côtés lisses
Référence : GSL231 |
GSL231 |
(HxLxP) 185X246X180 avec couvercle opaque côtés lisses |
En stock livré en 24h |
33,50 € TTC |
33,50 € TTC |
En stock livré en 24h |
|||||
Dimensions :
(HxLxP) 167X191X160 - Passe fil conique: 6x Ø25 + 4x Ø40
Référence : GSV171 |
GSV171 |
(HxLxP) 167X191X160 - Passe fil conique: 6x Ø25 + 4x Ø40 |
En stock livré en 24h |
12,50 € TTC |
12,50 € TTC |
En stock livré en 24h |
|||||
Dimensions :
(HxLxP) 197x260x180 - Passe fil conique: 4x Ø25 + 6x Ø40
Référence : GSV231 |
GSV231 |
(HxLxP) 197x260x180 - Passe fil conique: 4x Ø25 + 6x Ø40 |
En stock livré en 24h |
18,40 € TTC |
18,40 € TTC |
En stock livré en 24h |
|||||
Dimensions :
(HxLxP) 167X191X160 avec couvercle transparent
Référence : GSVT171 |
GSVT171 |
(HxLxP) 167X191X160 avec couvercle transparent |
En stock livré en 24h |
17,20 € TTC |
17,20 € TTC |
En stock livré en 24h |
|||||
Dimensions :
(HxLxP) 197X260X180 avec couvercle transparent
Référence : GSVT231 |
GSVT231 |
(HxLxP) 197X260X180 avec couvercle transparent |
En stock livré en 24h |
30,50 € TTC |
30,50 € TTC |
En stock livré en 24h |
|||||
Dimensions :
(HxLxP) 155x179x160 - entrées prédécoupées : 6x Ø25 + 4x Ø40
Référence : GSX171 |
GSX171 |
(HxLxP) 155x179x160 - entrées prédécoupées : 6x Ø25 + 4x Ø40 |
En stock livré en 24h |
13,94 € TTC |
13,94 € TTC |
Dimensions et plans de coupe du boitier industriel GSV
Le boitier industriel GSV (couvercle opaque) ou GSV (couvercle transparent) est disponible en 3 dimensions différentes toute équipable de plaque de montage en acier ou en polyester.
Dimensions du boitier GSV171 ou GSVT171
Dimensions du boitier GSV231 ou GSVT231
Dimensions du boitier GSV322 ou GSVT322
- Série
- Light IDE
- Indice de protection
- IP65 (dispo en IP67 sur commande)
- Résistance aux impacts
- IK07
- Matière
- ABS (sans halogène)
- Résistance au fil incandescent
- 650°C
- Type d'entrée de câble
- Passe fil conique en plastique souple
- Type de capot
- Opaque ou transparent
- Plaque de fond
- OUI en option (métal, polyester ou bakélite)
- Rail DIN
- OUI en option
- Dimensions
- Voir ci dessous
