Coffret étanche IP65 pour prises industrielles - À composer 2 à 8 prises

Coffret de prise industrielle: IDE New STAR

Ce coffret étanche possède la particularité d'avoir des pré-percages pour recevoir une large gamme de prise P17, prise CEE, prise Hypra, prise française mono ou schuko.

Les différents type de couvercle et formats de prédécoupe pour prises:

Le coffret NEW STAR peut recevoir tout type de prise industrielle triphasé ou monophasé. Il accepte également les prises mono françaises.
Attention cette compatibilité des assurées avec des adaptateurs, bien verifier ci dessous le nombre d'adaptateur fournis avec votre coffret.

Les différents types de couvercles:

1/ Couvercle lisse ref 94270

Monté d'origine, chaque coffret en compte 1 par emplacement de prises.Ils permettent de monter un bouton d' arrêt 'urgence ou un voyant industriel.


2/ Couvercle 16A ref 94271

Il permet d'installer des prises industrielle 16A 2P+T, 3P+T en IP44 ou IP67.
Permet également l'installation de prise française IP67 (ref 164).
Attention à bien vérifier le nombre de ocuvercle 16A fournis avec votre coffret dans le tableau ci dessous.


3/ Couvercle prises française (ref 94272)

Il permet d'installer les prises mono française dispo ICI.

Attention à bien vérifier le nombre de couvercle pour prise françaises fournis avec votre coffret dans le tableau ci dessous.

4/ Pas de couvercle du tout

Lorsque vous enlevez le couvercle lisse ref 94270 monté sur chaque emplacement de prise, l'empreinte vous permet de monter une prise 32A en mono, tri ou tétra en étanchéitté IP44 ou IP67.

ATTENTION  aucun de ces emplacement prise n'est pas compatible avec nos prises encastrables 63A ou 125A.

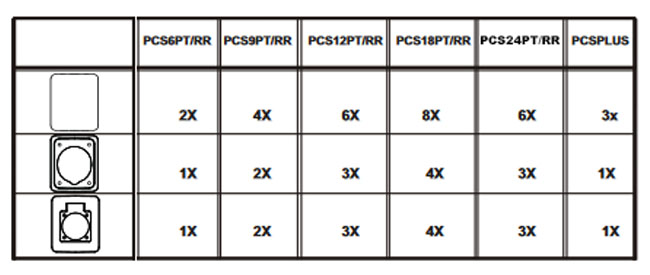

Nombre de couvercles fournis avec les coffrets:

Ce tableau récapitulatif permet de verifier le nombre de couvercle adaptateur 16A ou prises françaises fournies avec votre coffret.

Si vous avez besoin de plus, recherchez la référence sur le site.

Dimensions des coffrets de prises industrielles

Le coffret 2 prises - 6 modules

Référence: PCSN6PT (sans bornier de terre) ou PCSN6PTRR (avec bornier de terre)
Volume modulaire: 6 modules (1 interrupteur différentiel 1P+N et 4 disjoncteur 1P+N)
Dimensions HxLxP: 436x142x137 mm
Nombre d'emplacement prise de courant: 2
Couvercles fournis: 1x 94271 et 1x 94272

Le coffret 4 prises - 8 modules

Référence: PCSN9PT (sans bornier de terre) ou PCS9PTRR (avec bornier de terre)
Volume modulaire: 8 modules (4 disjoncteurs différentiels bipolaires ou interrupteur différentiel triphasé + 1 disjoncteur tétrapolaire)
Dimensions HxLxP: 436x210x137 mm
Nombre d'emplacement prise de courant: 4
Couvercles fournis: 2x 94271 et 2x 94272

Le coffret 6 prises - 12 modules

Référence: PCSN12PT (sans bornier de terre) ou PCSN12PTRR (avec bornier de terre)
Volume modulaire: 12 modules (1 interrupteur différentiel tétrapolaire + 2 disjoncteurs triphasé + 2 disjoncteurs 1P+N)
Dimensions HxLxP: 436x310x147 mm
Nombre d'emplacement prise de courant: 6
Couvercles fournis: 3x 94271 et 3x 94272

Le coffret 8 prises - 18 modules

Référence: PCSN18PT (sans bornier de terre) ou PCSN18PTRR (avec bornier de terre)
Volume modulaire: 18 modules
Dimensions HxLxP: 436x418x147 mm
Nombre d'emplacement prise de courant: 8
Couvercles fournis: 4x 94271 et 4x 94272

Le coffret 6 prises - 24 modules

Référence: PCSN24PT (sans bornier de terre) ou PCSN24PTRR (avec bornier de terre)
Volume modulaire: 24 modules sur 2 rangées de 12 modules.
Dimensions HxLxP: 688x310x147 mm
Nombre d'emplacement prise de courant: 6
Couvercles fournis: 3x 94271 et 3x 94272

Vis non fournies avec les coffrets étanches

Pour en commander, rendez vous sur la fiche vis inox pour prises industrielles
