Quel peigne horizontal ou vertical choisir selon son interrupteur différentiel ?

Vous avez choisi un interrupteur différentiel Eur'Ohm mais vous ne savez pas quel peigne d'alimentation choisir pour les raccorder entre eux dans votre coffret électrique ?

Le tableau ci-dessous référence les peignes d'alimentation 1P+N / unipolaires / pour alimentation entre rangées selon l'interrupteur différentiel (principalement du 40A et du 63A). Nous vendons principalement des interrupteurs différentiels qui s'alimentent par le haut. De ce fait et pour vous simplifier la lecture du tableau, nous avons fait le choix de ne vous présenter que les peignes qui proposent une alimentation par le haut.

Pour compléter ce tableau, ci-dessous quelques possibilités de compatibilité avec les références que nous pouvons vous proposer

• 19065 : peigne horizontal, compatible inter diff 40A + disjoncteurs 3 kA ou uniquement disjoncteurs 3 kA
• 19069 : peigne horizontal, compatible inter diff 40A + disjoncteurs 3 kA 12 modules
• 19073 : peigne vertical, compatible uniquement entre inter diff 40A
• 19081 : peigne horizontal, compatible inter diff 63A + disjoncteurs 3 kA 10 modules
• 19082 : peigne vertical, compatible uniquement entre inter diff 63A

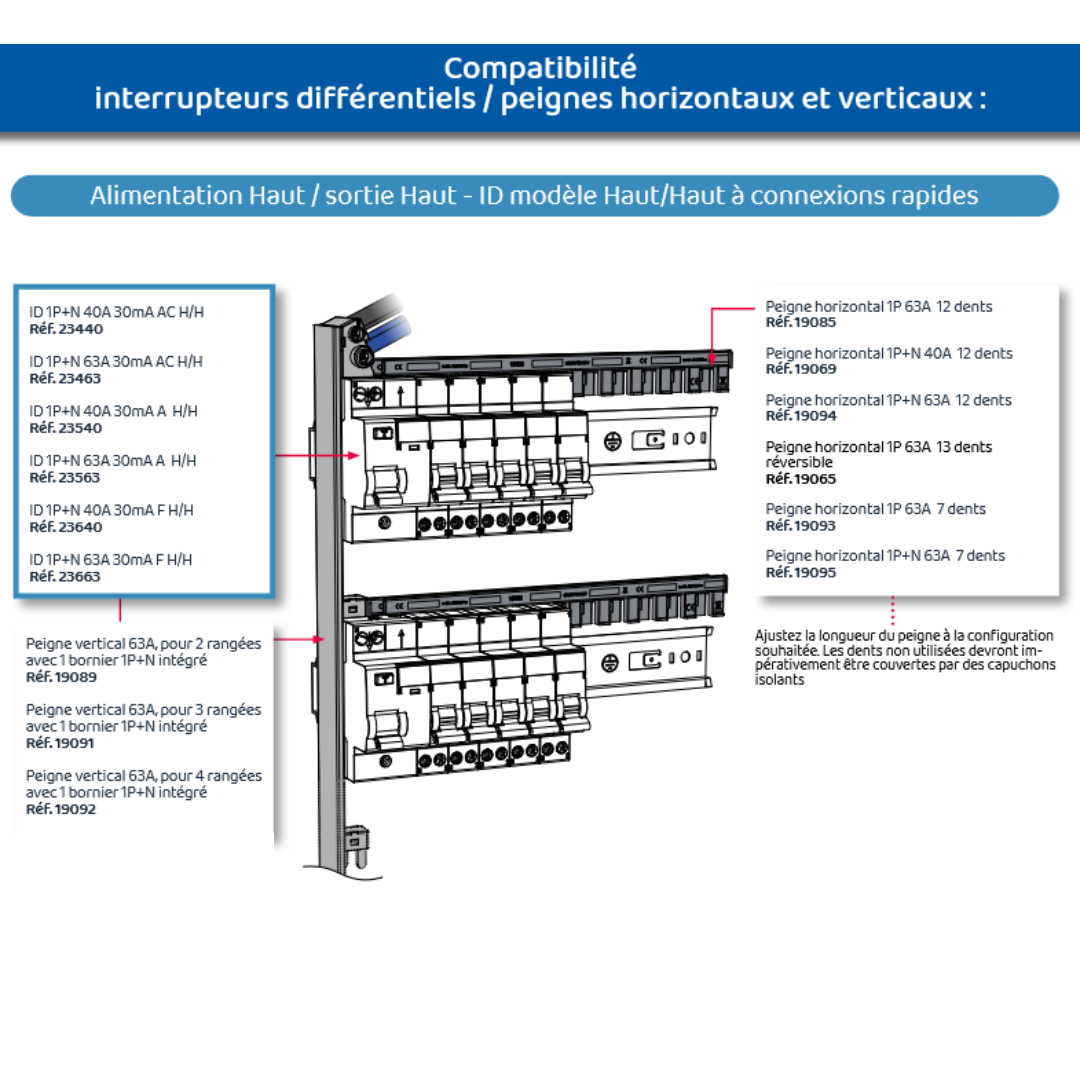

Tableaux des compatibilités peignes / interrupteurs différentiels de la gamme RX PROTECT, Eur'Ohm

La gamme RX Protect d’Eur'Ohm, lancée début 2023, propose un appareillage modulaire complet : disjoncteurs 1P+N, 2P, interrupteurs différentiels (types AC, A, F, 40 A et 63 A) ainsi que peignes d’alimentation horizontaux (8 et 13 modules) et verticaux (2 à 4 rangées).

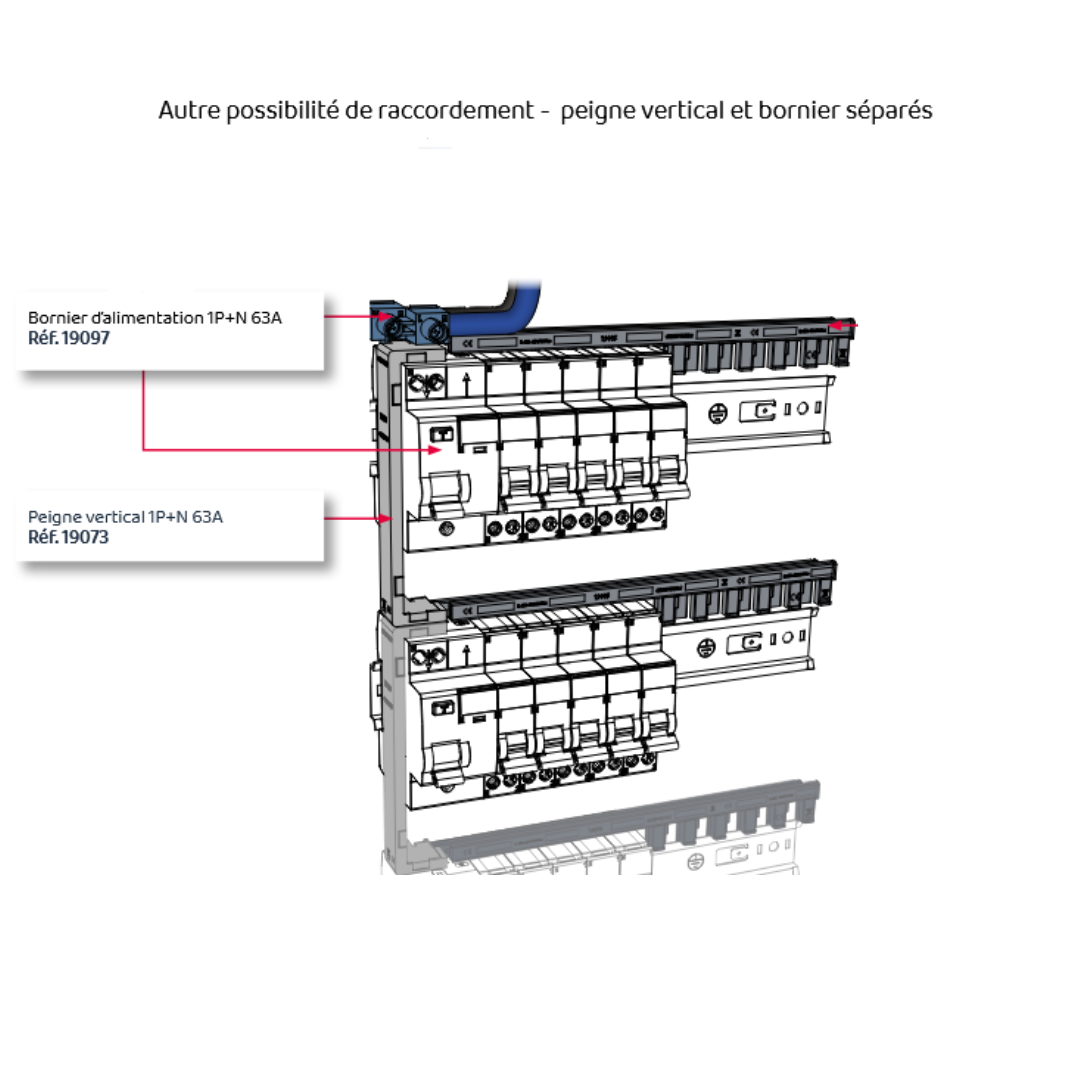

Depuis sa création, elle offre une alimentation par le haut, optimisant la connexion grâce à des peignes en cuivre à dents non décalées, parfaitement compatibles avec les interrupteurs différentiels RX Protect. Par exemple, les peignes horizontaux 13 modules 40 A s’adaptent directement aux inter diff 40 A, tandis que les peignes verticaux prennent en charge des configurations allant jusqu’à 4 rangées pour les inter diff 63 A.

Cette conception garantit un système homogène, fiable et conforme à la norme NFC 15‑100, pour des installations domestiques et tertiaires élégantes, sécurisées et rapides à mettre en œuvre.

👉 Je consulte toutes les compatibilités de la gamme RX Protect ainsi que les informations techniques détaillées.
