Embout de câblage pour fil souple de 0,5 à 50mm²

Embout de câblage certifié NF en cuivre étamé pour sertir vos fils souples et permettre leur raccordement en toute sécurité dans les bornes de connexion de vos disjoncteurs.

La partie isolante de ces embouts est fabriquée en polypropylène de haute qualité garantie sans halogène.

Retrouvez ci dessous nos conseils d'utilisation des embouts pour fil souple ainsi qu'un rappel de la norme.
Gagnez du temps avec nos pinces à sertir les embouts.
Conditionné en sachet de 100 jusqu'au 16mm²

Section / Couleur

1,70 € TTC 1,79 € -5% 1,70 € (HT)

TTC

Déclinaisons	Référence	Caractéristiques	Stock	prix	Quantité
En stock livré en 24h

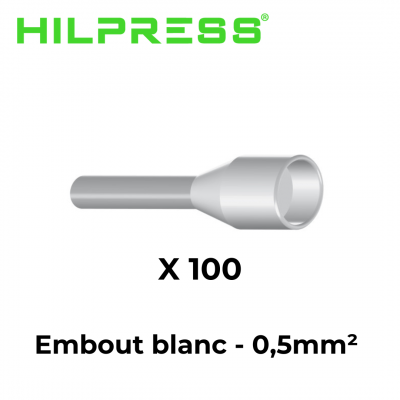

Section / Couleur : Embout Blanc - 0,5mm² - Sachet de 100 Référence : HP09004	HP09004	Embout Blanc - 0,5mm² - Sachet de 100	En stock livré en 24h	1,70 € TTC	1,79 € TTC 1,70 € TTC (- 5%)
En stock livré en 24h
Section / Couleur : Embout Rouge - 1mm² - Sachet de 100 Référence : HP09011	HP09011	Embout Rouge - 1mm² - Sachet de 100	En stock livré en 24h	1,70 € TTC	1,79 € TTC 1,70 € TTC (- 5%)
En stock livré en 24h
Section / Couleur : Embout Bleu - 0,75mm² - Sachet de 100 Référence : HP09008	HP09008	Embout Bleu - 0,75mm² - Sachet de 100	En stock livré en 24h	1,70 € TTC	1,79 € TTC 1,70 € TTC (- 5%)
En stock livré en 24h
Section / Couleur : Embout Noir - 1.5mm² - Sachet de 100 Référence : HP09014	HP09014	Embout Noir - 1.5mm² - Sachet de 100	En stock livré en 24h	1,80 € TTC	1,89 € TTC 1,80 € TTC (- 5%)
En stock livré en 24h
Section / Couleur : Embout Gris - 2.5mm² - Sachet de 100 Référence : HP09017	HP09017	Embout Gris - 2.5mm² - Sachet de 100	En stock livré en 24h	2,10 € TTC	2,21 € TTC 2,10 € TTC (- 5%)
En stock livré en 24h
Section / Couleur : Embout Orange - 4mm² - Sachet de 100 Référence : HP09020	HP09020	Embout Orange - 4mm² - Sachet de 100	En stock livré en 24h	2,84 € TTC	2,84 € TTC
En stock livré en 24h
Section / Couleur : Embout Marron - 10mm² - Sachet de 100 Référence : HP09025	HP09025	Embout Marron - 10mm² - Sachet de 100	En stock livré en 24h	6,77 € TTC	6,77 € TTC
En stock livré en 24h
Section / Couleur : Embout Ivoire - 16mm² - Sachet de 100 Référence : HP09027	HP09027	Embout Ivoire - 16mm² - Sachet de 100	En stock livré en 24h	8,60 € TTC	8,60 € TTC
En stock livré en 24h
Section / Couleur : Embout Noir 25mm² - Sachet de 50 Référence : HP09029	HP09029	Embout Noir 25mm² - Sachet de 50	En stock livré en 24h	9,75 € TTC	9,75 € TTC
En stock livré en 24h
Section / Couleur : Embout Rouge - 35mm² - Sachet de 50 Référence : HP09031	HP09031	Embout Rouge - 35mm² - Sachet de 50	En stock livré en 24h	14,95 € TTC	14,95 € TTC
En stock livré en 24h
Section / Couleur : Embout Bleu - 50mm² - Sachet de 50 Référence : HP09033	HP09033	Embout Bleu - 50mm² - Sachet de 50	En stock livré en 24h	17,48 € TTC	17,48 € TTC
En stock livré en 24h
Section / Couleur : Embout Rouge- 95mm² - Sachet de 50 Référence : HP08038	HP08038	Embout Rouge- 95mm² - Sachet de 50	En stock livré en 24h	16,82 € TTC	16,82 € TTC
En stock livré en 24h
Section / Couleur : Embout Vert - 6mm² - sachet de 100 Référence : HP09023	HP09023	Embout Vert - 6mm² - sachet de 100	En stock livré en 24h	3,80 € TTC	3,80 € TTC

Comment sertir mes embouts de câblage ?

Outils nécessaire:

Pince à sertir les embouts
Pince à dénuder
Pince coupante

Comment sertir un embout électrique ?

- Couper votre fil souple à la longueur souhaité à l'aide d'une pince coupante.

- Dénuder les deux extrémités du fil sur la même longueur que le tube en cuivre étamé de l'embout.

- Insérer le fil souple dénudé dans le tube déformable de l'embout (attention à bien respecter la section du fil souple, par exemple pour du fil souple 1,5mm² il faut utiliser des embouts noir 1,5mm² ref HP09014)

- Avec votre pince à sertir, pincer le fil souple dans la partie en cuivre deformable de votre embout de câblage en faisant bien attention à utiliser l'empreinte correspondante à la bonne section de fil sur votre pince à embout.

Ce que dit la norme ...

Maximum deux fils par borne

La norme vous autorise à mettre au maximum deux fils par borne, que ce soit sur un disjoncteur, un bloc de jonction ou un bornier de racordement.

Dans ce cas il convient d'utiliser un autre type d'embout, des embouts de câblage double qui vous permettent de réunir deux fils souples dans un même embout. Ces embouts doubles sont disponible ICI.
